7 Raccordement avec PORTACLE CBOX01-X3
Le raccordement des PORTACLE s'effectue sur le bus RS485-2 du modem IGSMDATA4 ou IGSMDATA32.
Vous pouvez raccorder jusqu'à 4 Portaclés par modem IGSMDATA4.
Vous pouvez raccorder jusqu'à 16 Portaclés par modem IGSMDATA32.
Les résistances de terminaison du bus RS485 (120 ohm) se configure par un switch.
L'adresse RS485 du PORTACLE permet de différencier les équipements sur le même bus.
L'adresse RS485 des PORTACLE se définit par 4 switchs (adresse logique de 1 à 16).
En sortie usine, l'adresse logique est par défaut à 1.

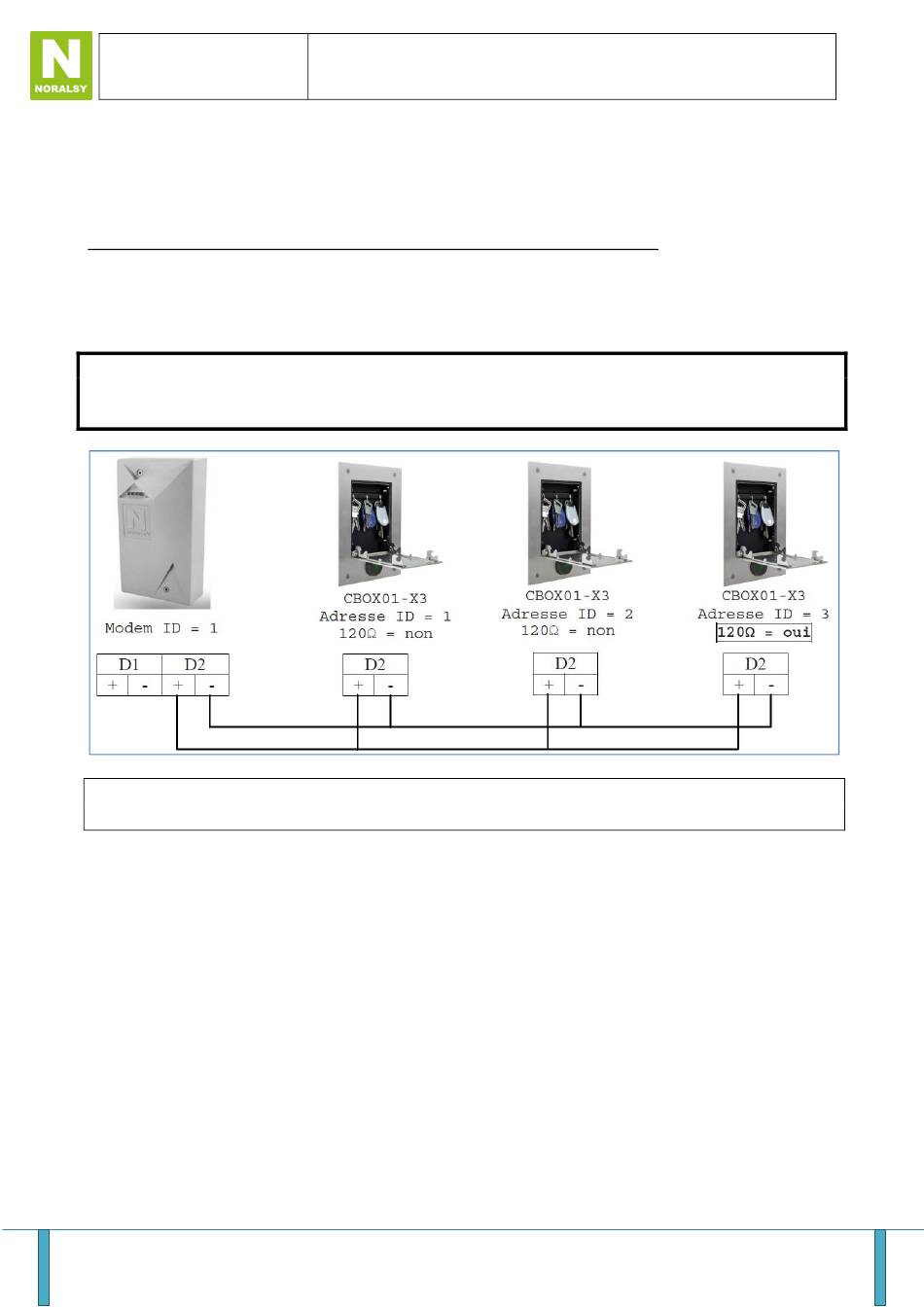

Le PORTACLE se raccorde sur le bus RS485-2 du modem IGSMDATA4 ou IGSMDATA32.
D'autres types d'équipement de contrôle d'accès (16 max) peuvent être mixés sur le bus RS485-2.
Vous devez fermer la résistance de terminaison des bus RS485 du dernier équipement.
Vous devez paramétrer par switchs l'adresse RS485 du PORTACLE avec la même valeur que l'adresse
RS485 définie par la suite dans Baticonnect.com (Voir guide de Programmation Rapide GPR N°D010559).
