Trappes de ramonage
15
Serpentin de décharge
16
Porte brûleur côté fioul/accès foyer
17
Vidange
18
Levier externe de nettoyage des Les tubes échangeurs de chaleur permettent la récupération
tubes échangeurs de chaleur
côté bûches

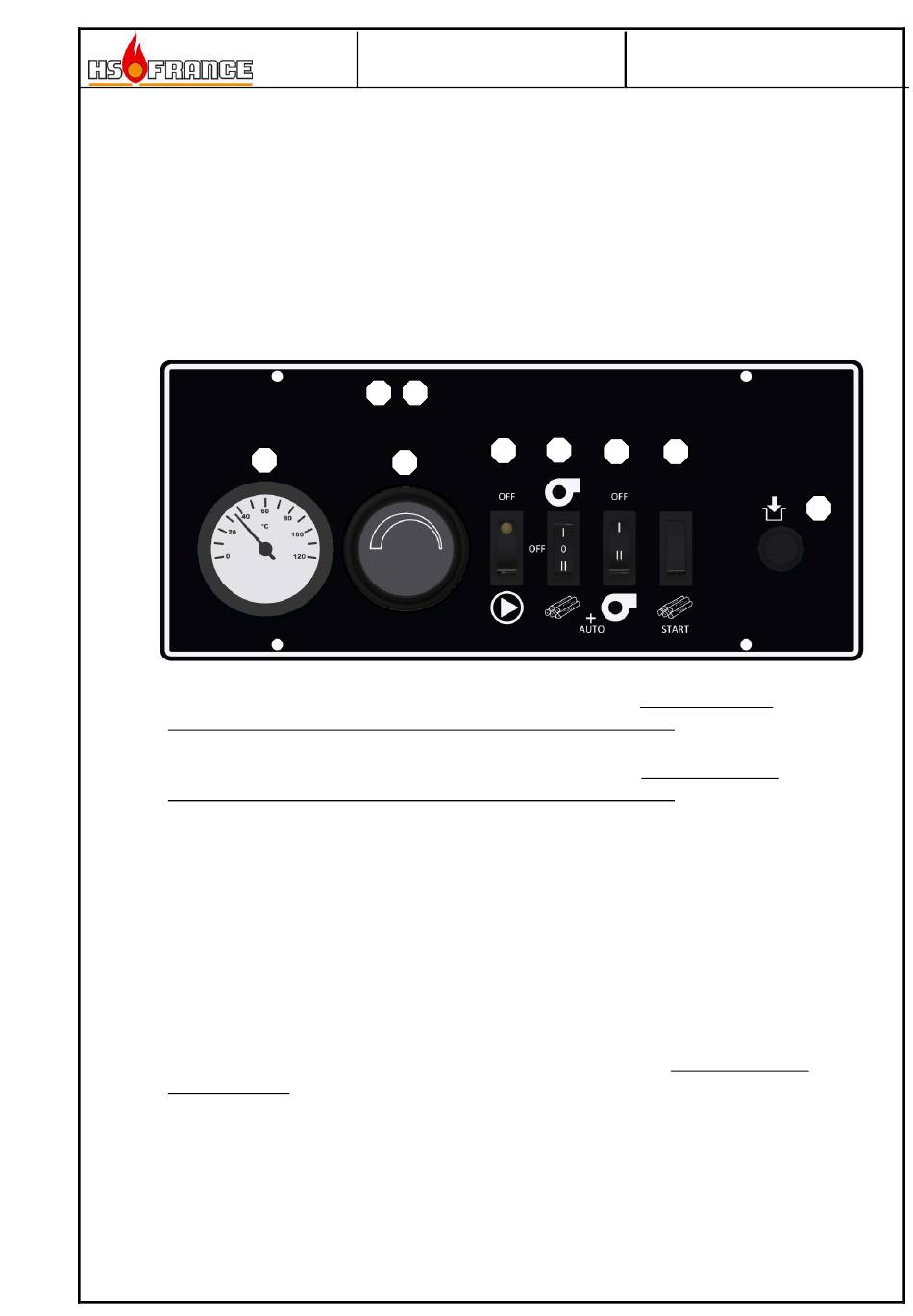

Tableau de commande
(A) Thermostat de réglage de température minimum de fumées. Accès derrière le
tableau réservé à l'installateur uniquement, ou l'utilisateur averti : réglé en usine à
85°C.
(B) Thermostat de réglage de température d'eau de la chaudière. Accès derrière le
tableau réservé à l'installateur uniquement, ou l'utilisateur averti : réglé en usine à
90°C.
(C) Thermomètre de température d'eau de la chaudière
(D) Interrupteur de pompe chauffage, si utilisé. Non utilisé en cas de régulation RVS.
(E) Interrupteur marche seule brûleur granulés de bois (position I) / marche bûche
(position II).
(F) Interrupteur relève automatique du brûleur granulé (position II) ou sans relève
(position I).
(G) Interrupteur de relance ventilateur bois bûche.
(H) Thermostat de sécurité, surchauffe 100°C (bois bûche et brûleur) : dévisser le
capuchon et appuyer lorsque la chaudière est redescendue sous 75°C.
(I) Thermostat de réglage température chaudière en mode brûleur : régler toujours au
minimum 65°C.
NOTICE
Le ramonage régulier se fait par ces trappes
Il sert à refroidir la chaudière en cas de surchauffe
Le brûleur est monté sur cette porte.
La vidange chaudière s'effectue ici
de l'énergie avec un rendement élevé.
Ils sont équipés de turbulateurs.
A
B
C
I
BIO-COMBI FR/CT 28-02-2012
Page
E
D
F
G
5
