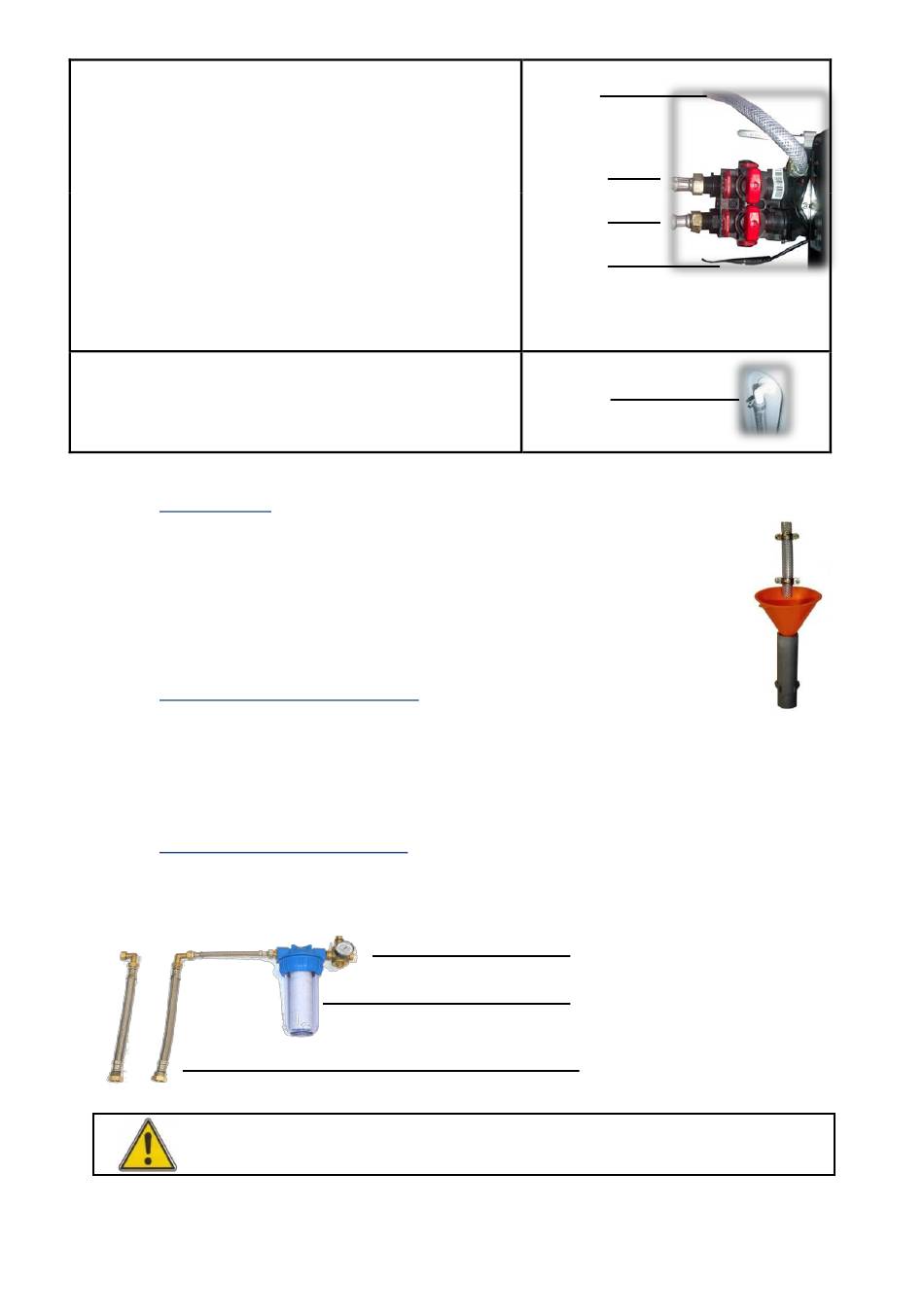

A raccordement à l'arrivée d'eau (appareil vu de face, A
situé à droite)
B raccordement à la sortie d'eau (appareil vu de face, B
situé à gauche)
C raccordement à l'évacuation à l'égout
Veiller à bien raccorder à l'égout. Utiliser un collier de serrage
pour bien maintenir le tuyau d'évacuation. Cette évacuation peut se
situer à une hauteur maximale de 3m au –dessus du sol.
D raccordement à l'alimentation
Cet appareil ne fonctionne pas en cas de coupure électrique.
E surverse (à raccorder à l'égout)
Utiliser un collier de serrage pour maintenir le tuyau d'évacuation.
Veiller à ce que l'évacuation soit située plus bas que la surverse. A
ne pas confondre avec l'évacuation à l'égout C.
3- Mise à l'égout
Pour une pression de 4 bar, l'évacuation peut se trouver à une hauteur de 3 m au-dessus du sol. Le
tuyau de la surverse doit être situé plus bas que le niveau du raccordement à l'adoucisseur en cas
de débordement. Evacuation vers fosse septique compatible.
Ces 2 mises à l'égout doivent être évacuées avec une rupture de charge. Une rupture de charge est
un espace entre le tuyau du tout à l'égout et l'évacuation nécessaire pour des raisons sanitaires. Le
tuyau ne doit pas être en contact avec les parois de l'évacuation. Ci-contre un exemple avec un
entonnoir de 12 cm de diamètre et le tuyau d'évacuation en face de son centre.
4- Branchement en eau de la vanne
Deux vis maintiennent le capot. Les retirer. Enlever délicatement le capot afin de ne pas arracher
les fils reliant la vanne à l'électronique.
Enlever les clips rouge et insérer les deux raccords à l'arrière de la vanne après avoir préalablement graissé les
joints toriques (graisse fournie dans la boîte du transformateur). Une fois les deux raccords insérés, remettre les
clips rouge. Les raccords filetés doivent être bien maintenus par les clips rouge une fois cette opération terminée.
5- Kit de raccordement et du filtre
Il est préconisé d'utiliser le kit de raccordement spécialement étudié pour l'installation de nos adoucisseurs d'eau
pour sa facilité de montage.
La garantie de cet appareil ne prend pas en compte la détérioration des pas de vis en cours
de montage.
C
A
B
D
E
Réducteur de pression
Pré-filtre
Flexibles de raccordement
C
10
