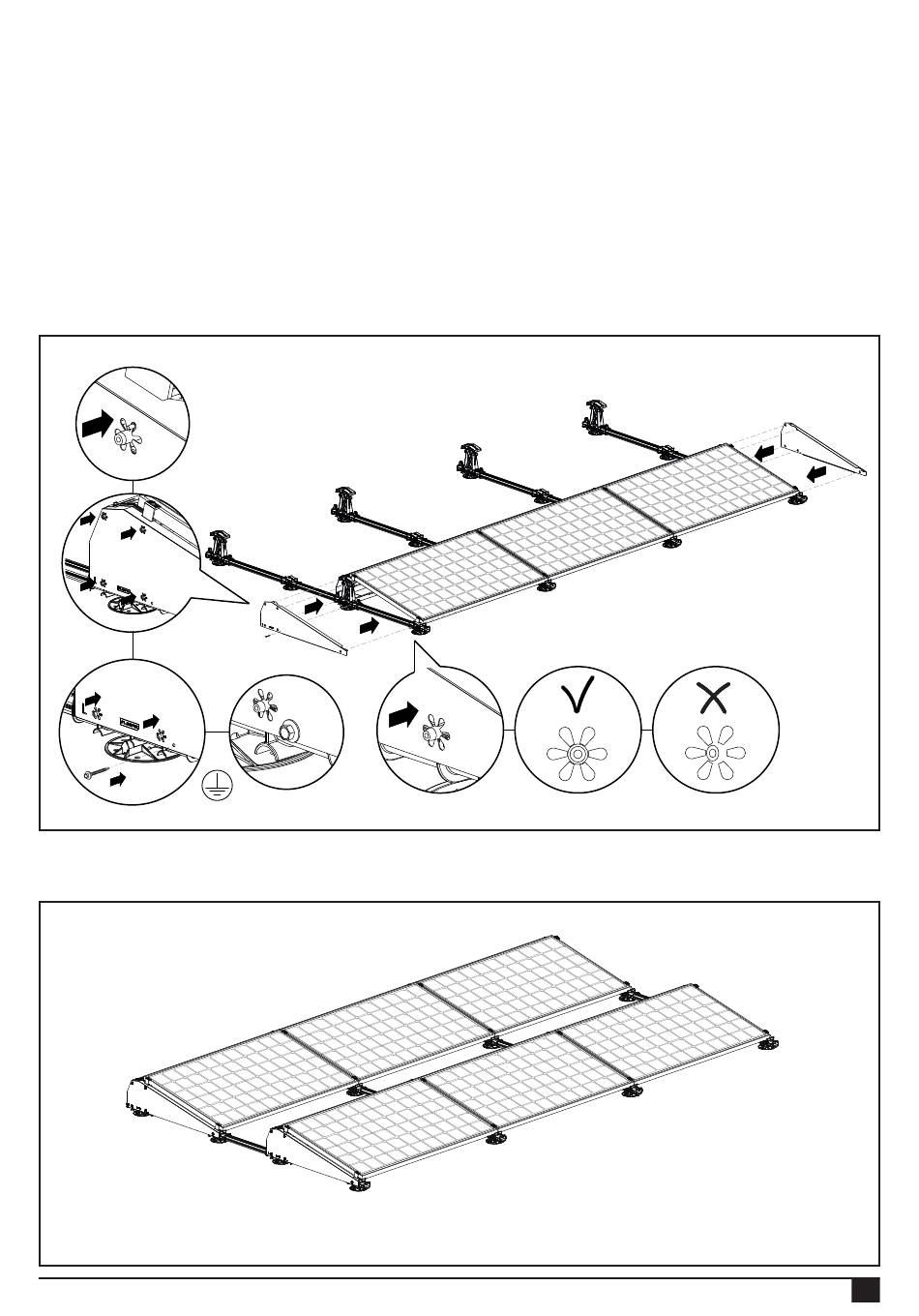

6.16 Montage du déflecteur de vent gauche / droite
Placez le déflecteur de vent gauche à côté du côté gauche du champ de panneaux et le déflecteur de vent droit à côté du
côté droit. ATTENTION ! La pince du déflecteur de vent doit toujours faire face au champ de panneaux.
Montez les 2 déflecteurs de vent (gauche et droite) en poussant l'écran solaire dans les déflecteurs de vent sur les palettes
des éléments de base. Placez le déflecteur de vent avec précaution. Assurez-vous que toutes les languettes de l'écran
solaire s'engagent proportionnellement avec le loquet de l'élément de base. Appuyez fermement sur le déflecteur de vent
pour qu'il s'insère bien dans l'élément de base.
Si vous n'êtes pas sûr si le déflecteur est solidement fixé ou si vous voulez qu'il soit mis à la terre, vous pouvez le fixer
avec une vis auto foreuse 6,3 x 32. Vissez cette vis à travers le déflecteur de vent et le profilé de base. Utilisez comme
référence le trou pré-percé à côté de l'écran solaire inférieur dans le déflecteur de vent. Les déflecteurs de vent latéraux
sont maintenant mis à la terre et fixés. Et la première rangée de panneaux solaires est maintenant prête !
Vous pouvez maintenant monter la 2ème rangée de panneaux solaires. Suivez les étapes de montage des chapitres 6.7 à
6.16.
Rev. 08.03.19
MODE D'EMPLOI SYSTÈME DE MONTAGE FLATFIX FUSION POUR TOITS PLATS
21
