3.1.13 Schéma électrique avec deux moteurs triphasés

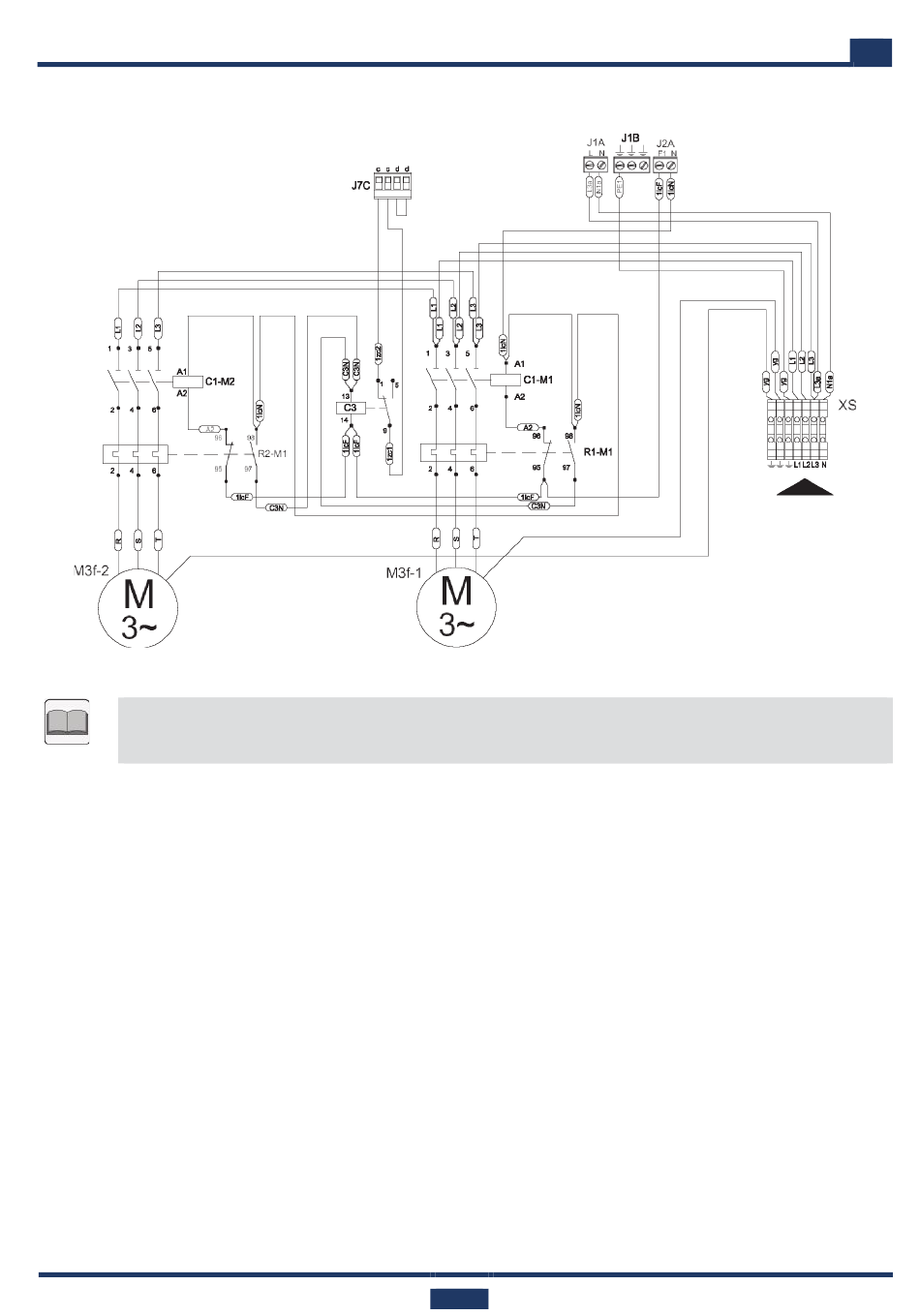

Fig. 3.16 Schéma électrique avec deux moteurs triphasés
Nota
Il est possible de combiner les différentes cartes esclaves (SCP674V124; SCP674V143 et
SCP674V202) et divers terminaux/cartes maîtres, même dans le cas de moteurs triphasés.
Légende fig. 3.15 et 3.16
Transformateur d'allumage
ACC =
Bp =
Brûleur à prémélange
C1-M1 = contacteur de commande de moteur M3f-1
C1-M2 = contacteur de commande de moteur M3f-2
C3 =
Relais d'arrêt du brûleur en cas de
déclenchement de la protection thermique du
ventilateur
Em =
Électrode de masse
EV =
Électrovanne
F1 =
Fusible de protection ventilateur (J2A)
F2 =
Fusible de protection ventilateur (J2B)
F3 =
Fusible de protection brûleur
F4 =
Fusible de protection brûleur
Fusible de protection auxiliaire J5B — J6B
F5 =
Hb =
Voyant de verrouillage
Hd =
Affichage avec icônes et symboles de l'état du
brûleur
Hb =
Voyant de flamme
Hon =
Voyant de mise en service
M3f-1 = Ventilateur triphasé
M3f-2 = Deuxième ventilateur triphasé, modèles à 2
ventilateurs (mod. AG 65, 85, 100).
P3 =
Sonde NTC 100 température de flux d'air à
l'entrée
Connexion à la carte mère SCP674V030
Pa =
Pg =
Pp =
R1-M1 = Protection thermique ventilateur M3f-1
R2-M2 = Protection thermique ventilateur M3f-2
SCP674V030 = Carte mère mod. SCP674V030 pour
Sr =
TA =
Tacc =
Ts =
Tso =
Vp =
Xc =
Xa =
43
INSTALLATION ÉLECTRIQUE
Pressostat de débit d'air minimum avec
réarmement manuel (optionnel)
Pressostat pression gaz minimal (en option)
Bouton de programmation (KEY), à connecter
uniquement pendant la programmation de la
carte
commande et contrôle de l'appareil
Bouton de réinitialisation
Thermostat d'ambiance (non fourni)
Transformateur d'allumage
Thermostat de sécurité à réarmement
automatique
thermostat de sécurité à réarmement manuel
(en option)
ventilateur du brûleur à prémélange
boîtier de contrôle de flamme
Réglette à bornes de connexion pour
alimentation de l'appareil (3/N/PE ~ 50 Hz 400
V)
S.PLUS
3
ALIMENTATION
3/N/PE~50Hz 400V
— Aérotherme gaz AG
