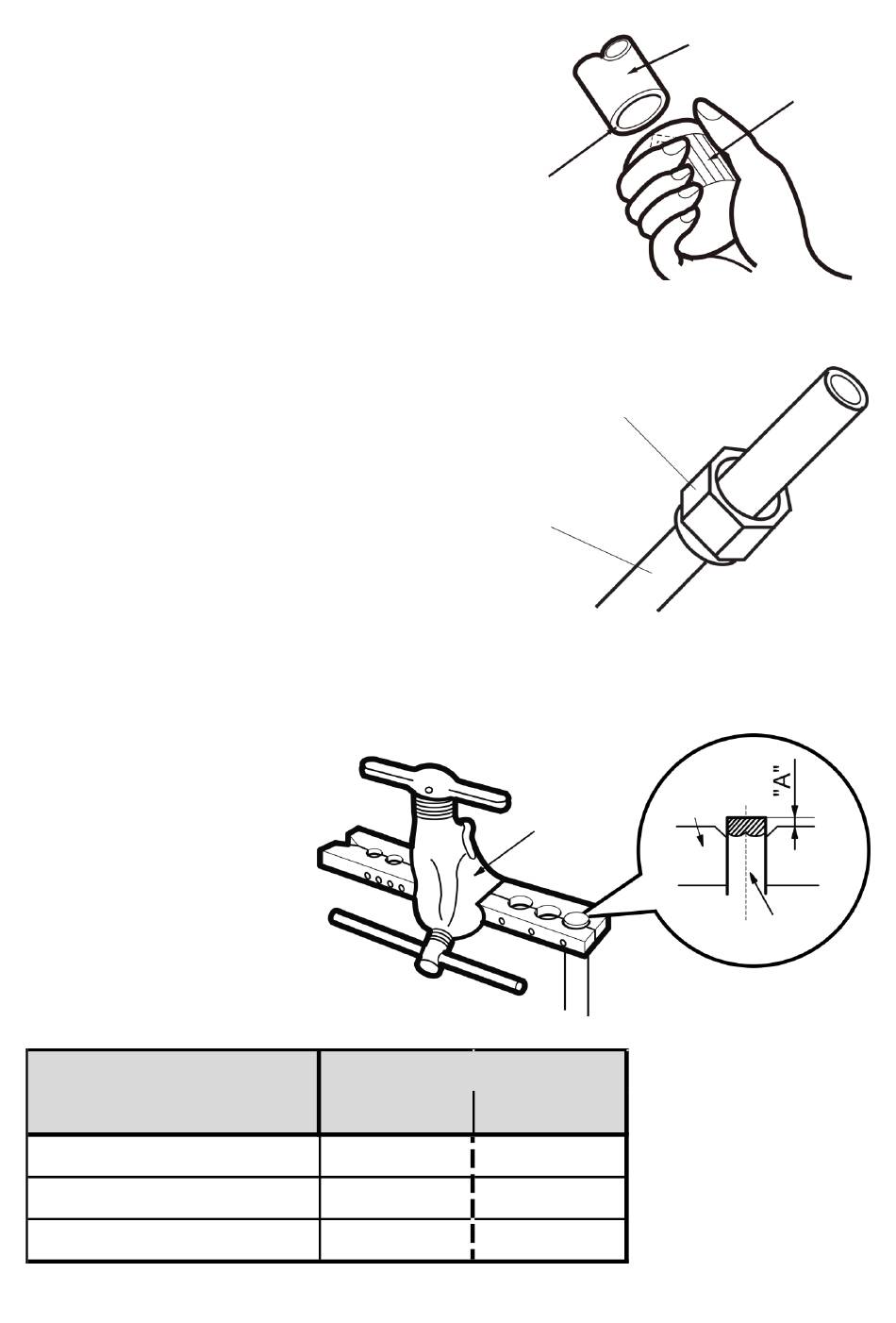

Etape 2 :
Ebavurer
- Enlevez les bavures avec l'ébavu-
reur et empêcher la limaille de cuivre de
pénétrer dans le tuyau.
Etape 3 :
Installer l'écrou évasé
- Retirer les écrous évasés des vannes inté-
rieures et extérieures. Positionnez l'écrou évasé
sur la liaison frigorifique.
Etape 4 :
Réaliser le dudgeon - évaser l'extrémité du tube
- Evasez l'extrémité
de la liaison frigorifique à
l'aide d'une dudgeonnière
- "A" est différent
selon le diamètre, veuillez
vous référer à la fiche ci-
dessous:
Diamètre de la liaison
frigorifique (")
1/4
3/8
1/2
Bien orienter la
liaison frigori-
fique vers le bas
liaison frigorifique
Dudgeonnière
A (mm)
Min
Max
0,7
1,3
1
1,6
1
1,8
20
Liaison frigorifique
Ecrou évasé
Matrice
Ebavureur
Tube
