Carte De Régulation - Arkteos AJREG2 TIMAX Manuel De Configuration Et D'utilisation

AJREG2
CARTE DE RÉGULATION

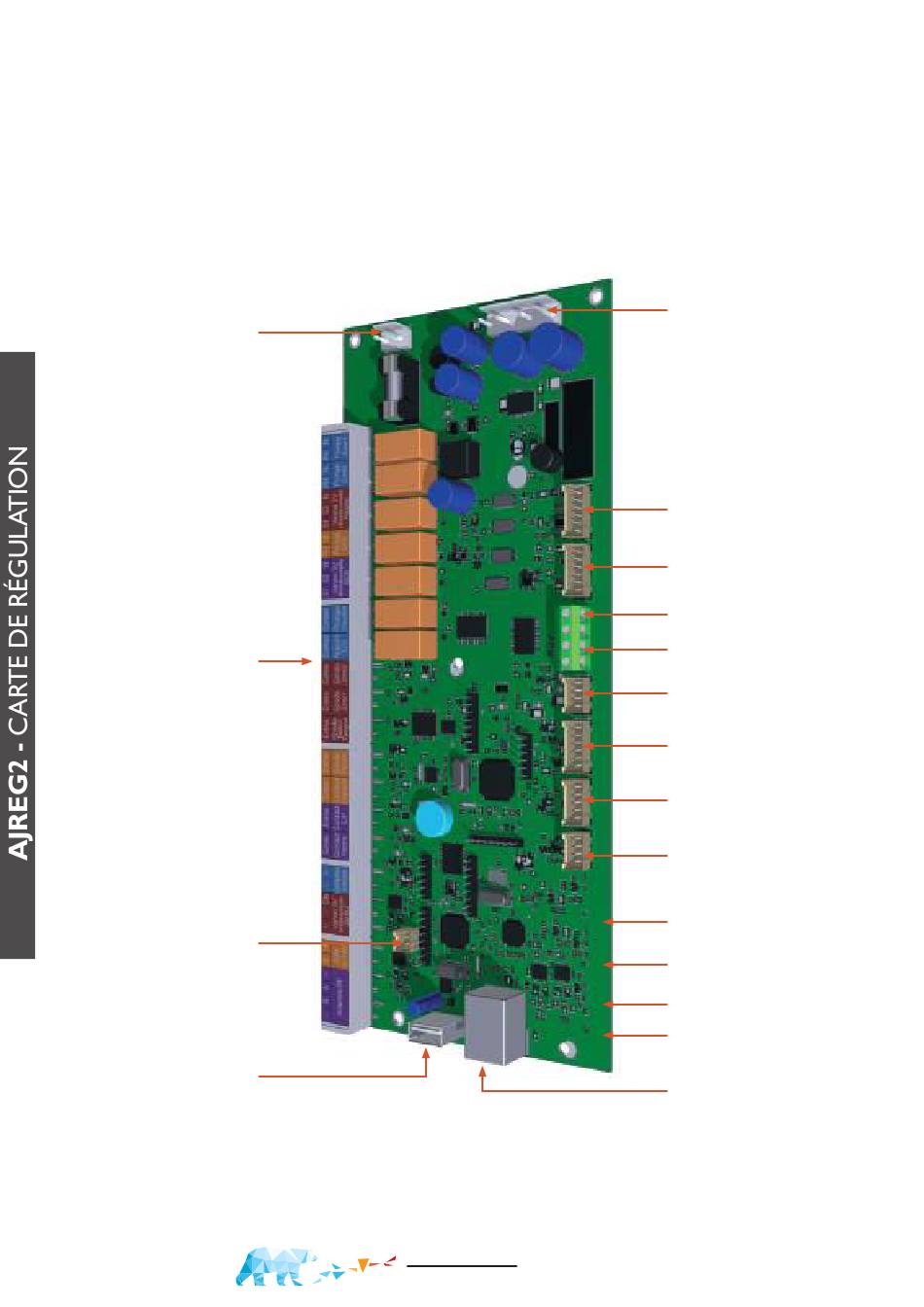

CNDC1 - Alimentation
alimentation continue AJ-ALIM
CNAC1 - Alimentation
24Vdc + 310Vdc
alimentation alternative AJ-ALIM
protection Fusible 5 AT 250V
CN11 - Circulateur Z2
circulateur basse consommation
CN10 - Circulateur Z1
circulateur basse consommation
CN9 - Pilotage Cascade 1
vers Esclave n°1 et vers Esclave n°2
CN9 - Sortie contact sec
CN12 À 16
fermé en mode froid
Bornier de raccordement
CN8 - Pilotage Appoint Elec
Antenne RF
gestion de la puissance 0% - 33% - 66% - 100%
Compteur d'énergie
entrée défaut klixon
CN7 - T° ECS
sonde ECS en bas (consigne)
sonde ECS en haut (relance)
CN6 - T° Retour
sonde retour Z2
sonde retour Z1
CN5 - T°Primaire
sonde départ primaire
sonde retour primaire
CN4 - Zone 2
CN17 - AJ-FRIGO
débimètre + Sonde départ d'eau Z2
communication avec AJ-FRIGO
CN3 - Zone 1
débimètre + Sonde départ d'eau Z1
CN2 - Capteur de pression
CN1 - IHM
communication écran IHM
Port USB
PORT RJ45
mise à jour
Ethernet - Prise en main à distance
AJ R E G- 2
