Max Dapra Compact Serie Instructions De Montage Et D'installation

Échangeur de chaleur à eau plastique de la série Compact D-KWT 45/85 kW-VA/Ti
Si ces instructions d'installation ne sont pas respectées, le fabricant n'est pas tenu responsable des dégâts occasionnés sur
Cet échangeur de chaleur en croix en composé d'un boîtier plastique et d'un tube hélicoïdal ondulé.
1. Détermination :
Cet échangeur de chaleur compact peut être utilisé de manière polyvalente pour chauffer les piscines, les jacuzzis, les aquariums et
autres. Il est facile à insérer dans le circuit d'eau à l'aide d'un manchon adhésif pratique D.50.
2. Sécurité :
Cet appareil ne convient pas aux personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées
ou ne disposant pas d'expérience et/ou de savoir-faire, sauf si elles sont surveillées par une personne responsable de leur sécurité ou
ont reçu de cette dernière des instructions d'utilisation de l'appareil.
3. Consignes de sécurité :
3.1 Avant que l'échangeur de chaleur compact soit mis en marche, un disjoncteur à courant de défaut (0,03 A) et un fusible doivent être
insérés dans l'alimentation en courant.
3.2 L'échangeur de chaleur compact doit être relié au conducteur de protection.
3.3 L'échangeur de chaleur compact doit être relié à des conduits fixes.
3.4 Pour le raccordement électrique, un câble conforme à la norme H07 RNF doit être utilisé.
3.5 Veillez à ce que la coupe transversale du câble soit VDE 100.
4. Dangers :
4.1 Ne dépassez pas la charge de pression maximale autorisée. Eau du bain : 2 bars - Chauffage : 6 bars et température d'arrivé
maximale : 90 °C.
4.2 Il y a des risques de brûlure ! L'échangeur de chaleur compact risque de chauffer à la température d'arrivée de l'eau de chauffage s'il
l'eau du bain ne circule pas dedans. Les raccordements d'eau de chauffage peuvent atteindre 100 °C.
Afin d'écarter tout danger, tel qu'une brûlure et/ou l'endommagement de l'échangeur de chaleur par surchauffe, la pompe de
chauffage doit être fermée par la pompe de filtrage. Elle ne doit pas pouvoir être allumée si la pompe de filtrage ne fonctionne
pas ! Il est recommandé d'installer une temporisation d'arrêt pour la pompe de filtrage. La pompe de chauffage doit être coupée du
réseau électrique environ 10 minutes avant la pompe de filtrage.
4.3 Afin de ne pas endommager l'échangeur de chaleur compact et l'environnement, testez régulièrement l'échangeur de chaleur
compact pendant la saison où vous prenez des bains (au moins une fois par semaine) pour vous assurer qu'il ne présente aucun
endommagement visible de l'extérieur et aucun défaut d'étanchéité.
5. Consignes de montage :
5.1 L'échangeur de chaleur compact doit toujours être installé après le filtre.
5.2 L'échangeur de chaleur compact doit être installé sur un site à l'abri du gel.
5.3 Pour le montage, il faut respecter les indications des schémas. Vous éviterez ainsi les endommagements et les baisses des
performances. Faites attention aux boucles dans les fils afin d'éviter que le système fonctionne au ralenti !
5.4 Afin d'empêcher les endommagements dus à la corrosion, il faut veiller à ce qu'il n'y ait aucun métal contenant du fer dans
l'échangeur de chaleur compact (corrosion par contact).
5.6 Il faut impérativement veiller à ce que, lors d'un hivernage de l'installation, l'échangeur de chaleur compact soit toujours rempli
d'eau (au-dessus et en dessous du niveau d'eau). Dans les installations dans lesquelles du gel peut se former, l'échangeur de chaleur
compact doit être entièrement vidé. S'il s'avère que l'échangeur de chaleur compact fournit une très faible puissance après la mise
en service, une aération complète du côté primaire (A/B) doit être réalisée. L'arrivée et la sortie d'eau (voir les schémas A-B/C-D)
doivent être testées après leur montage correct.

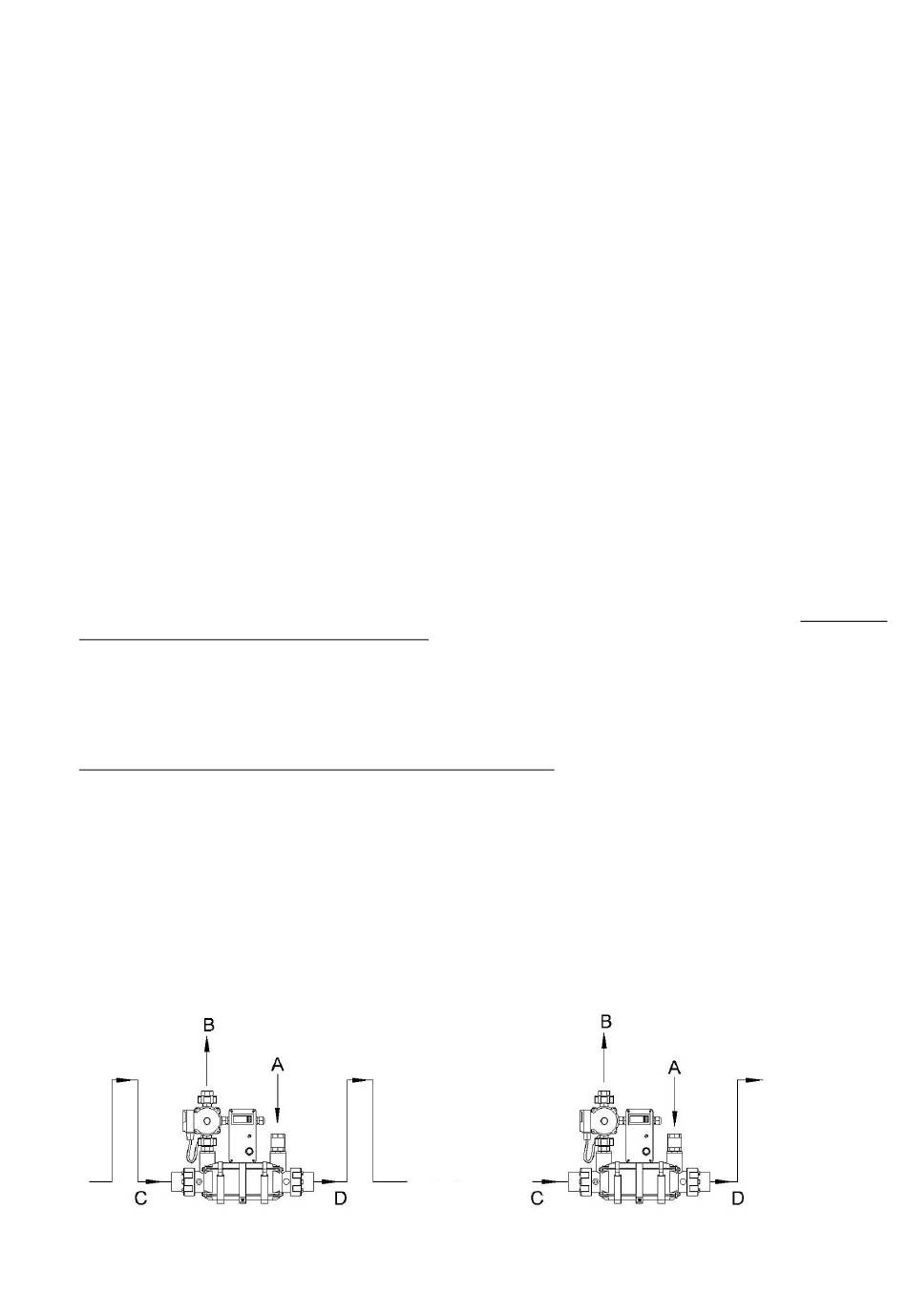

Installation au-dessus du niveau d'eau
Instructions de montage
et d'installation
l'appareil, sur l'environnement, sur les objets ou les personnes.
Il s'agit de votre sécurité !
Niveau d'eau
Installation sous le niveau d'eau
Niveau d'eau
