BRAncHEMEnT DES VAnnES ET Du TRAnSfoRMATEuR .........
1.. Tirer.les.fils.des.vannes.au.programmateur.
2.. Au.niveau.des.vannes,.raccorder.un.fil.commun.à.
l'un.des.fils.du.solénoïde.de.chacune.des.vannes...
Relier.un.fil.séparé.au.fil.restant.de.chaque.solé-
noïde..Utiliser.des.connexions.étanches.
3.. Ouvrir.la.porte.du.compartiment.câblage.pour.
accéder.au.bornier.de.raccordement.
4.. Faire.passer.les.fils.des.vannes.par.la.grande.
ouverture.pratique.dans.l'armoire.ou.éventuelle-
ment.par.une.gaine..Dénuder.l'extrémité.des.fils.
5.. Relier.le.fil.commun.des.vannes.à.la.borne.C.
(Commun).et.les.fils.de.commande.individuels.
aux.bornes.de.la.station.correspondante..
(Voir Figure 1).
6.. Faire.passer.le.câble.du.transformateur.par.la.
petite.ouverture.située.au.fond.de.l'armoire.et.
raccorder.les.fils.aux.deux.vis.repérées.AC.
Ne jamais brancher le transformateur
tant que le programmateur n'est pas
monté et que toutes les vannes ne sont
pas branchées.

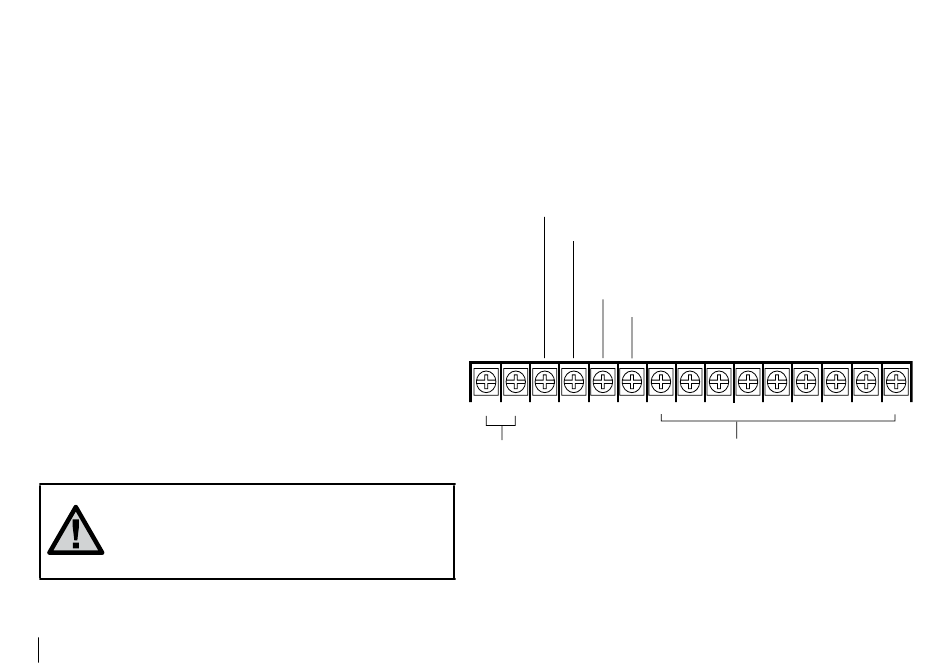

Réserver pour branchement ultérieur
En cas de branchement d'une sonde
1) raccorder un fil ici et l'autre fil sur la borne C (Commun.)
2) raccorder le commun des vannes à la borne RS
Commun
Vanne maîtresse / Démarrage pompe
AC AC
R
RS
C
MV
Brancher les deux fils du
transformateur à ces 2 bornes.
1
2
3
4
5
6
7
Fils des vannes
8
9
Fig.1
