Manuel d'installation
Affiche lumineuse AL1 LED
Textes disponibles en standard :
ENTREE
INTERDITE
Code 300203

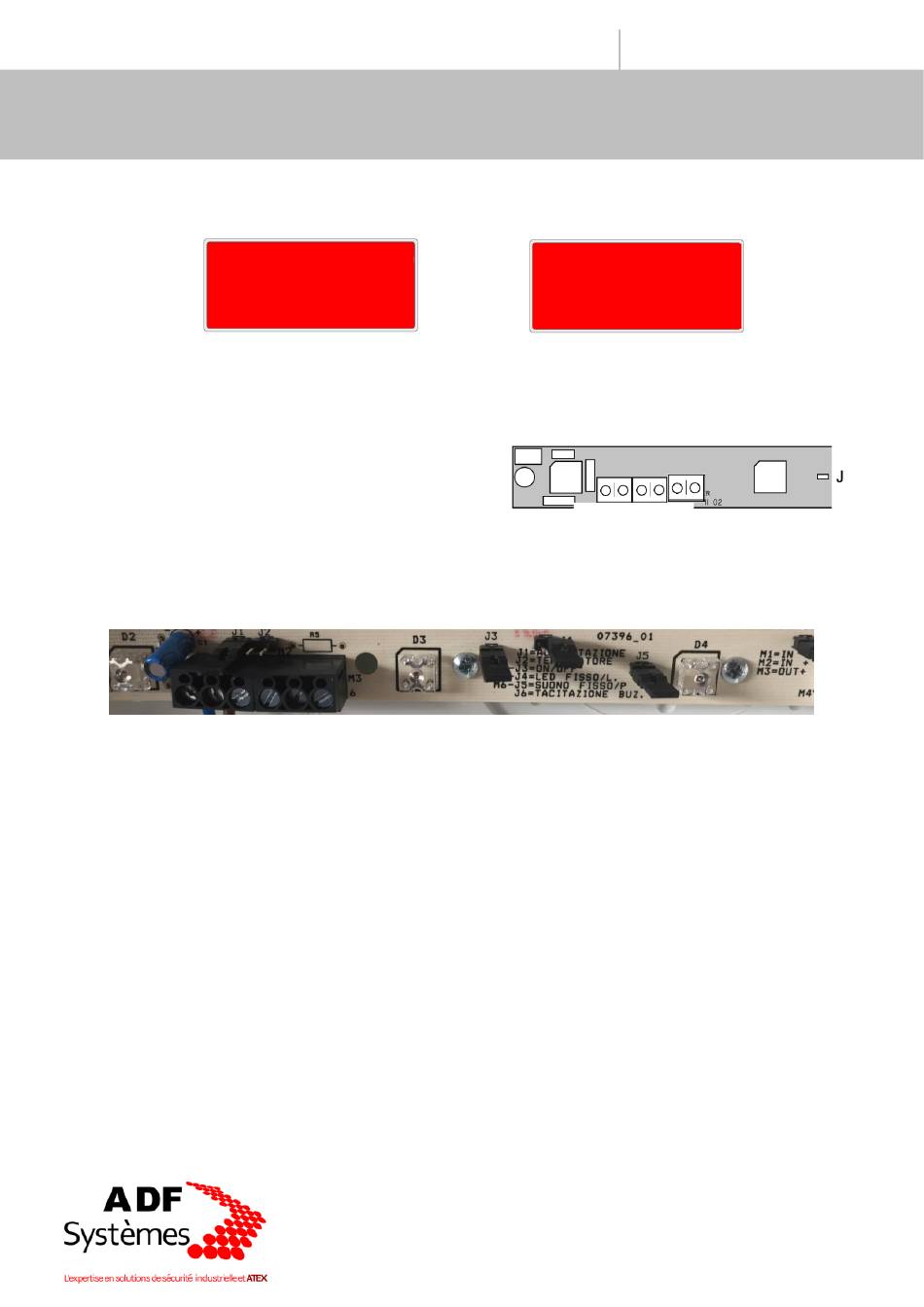

CÂBLAGE ÉLECTRIQUE
-
Alimentation nominale : 24 Vcc
-
Tension minimum admissible : 10.8 Vcc
-
Tension maximum admissible : 27 Vcc
1 = - 0 Vcc (Négatif)
2 = +24Vcc (Positif)
3 = +24Vcc
4 = Interrupteur de commande marche/arrêt (Arrêt si relié au 0V, marche si non connecté au 0V)
5 = Commande de la LED Flash/fixe (Fixe si connecté au 0V, Flash si non connecté au 0V)
6 = Commande du Buzzer Continu/intermittent (continu si connecté au 0V, intermittent si non connecté au 0V)
Fonctionnement des cavaliers lorsque inséré :
J1 = Autorise l'alimentation
J2 = Non utilisé (pas de cavalier présent sur J2)
J3 = Autorise la commande externe (des bornes 4 à 6)
J4 = LED fixe (ne pas insérer le cavalier en cas d'utilisation de commande externe)
J5 = Son continu (ne pas insérer le cavalier en cas d'utilisation de commande externe)
J6 = Autorise le fonctionnement du Buzzer
Sans alimentation, le produit est éteint.
Avec alimentation, le texte est rétroéclairé.
*La procédure ci-dessus décrit le fonctionnement et l'installation de l'Affiche AL1-XB, aucune réclamation ne
pourra être faite en cas de non-respect de celle-ci.
ADF SYSTEMES
Solution de signalisation visuelle
EVACUTATION
IMMEDIATE
Code 300204
1 2 3 4 5 6
