Montage

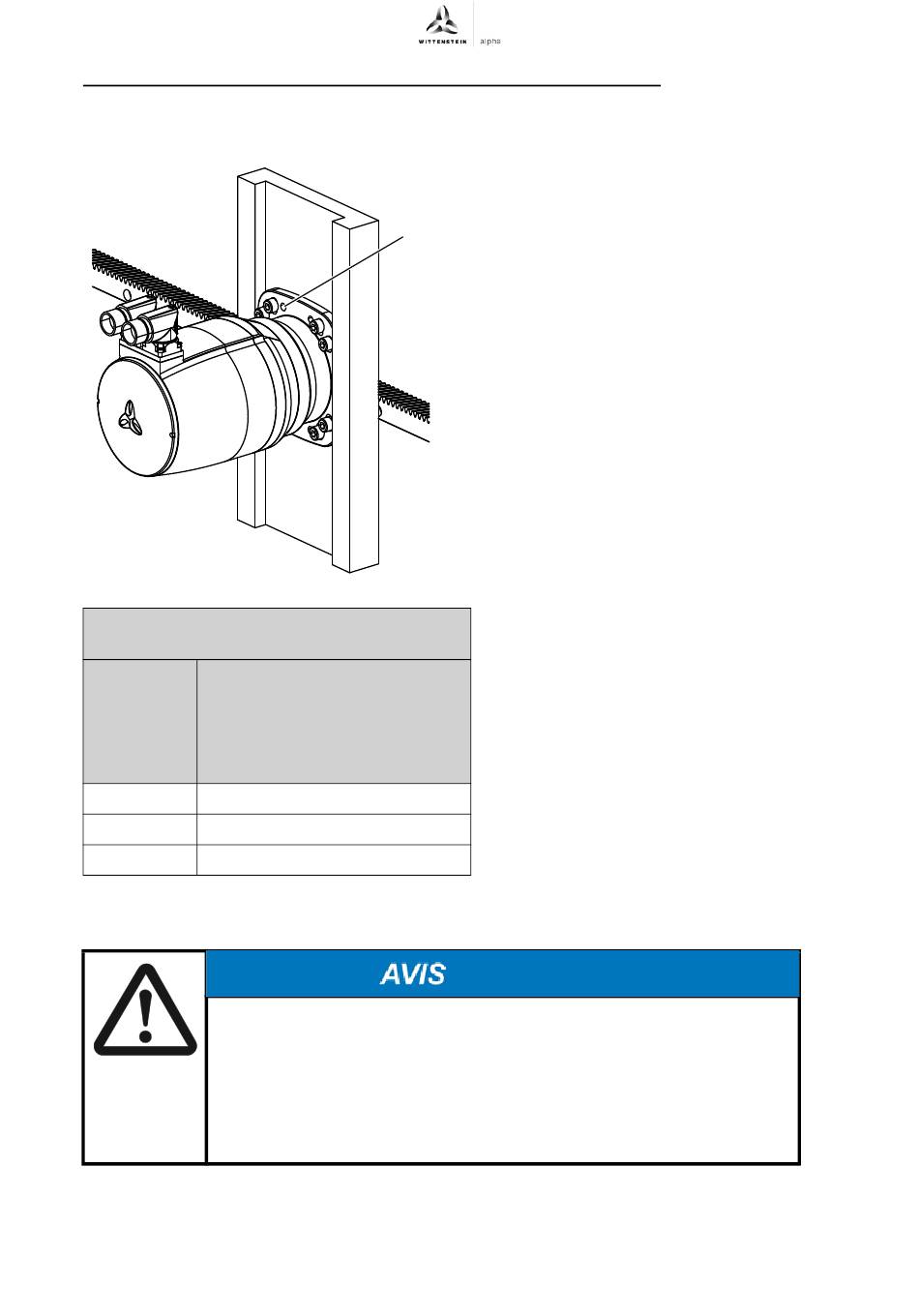

Fixation par goupilles d'un servo-actionneur monté et aligné (option)
Des alésages (B) sont prévus sur le carter du servo-actionneur pour la fixation par goupilles du
servo-actionneur sur la machine.
Alésages de goupille dans le carter de
Taille
Taille 1
Taille 2
Taille 3
Tbl-6: Alésages de goupille
5.3
Montage sur l'arbre de sortie
Les tailles de vis et les couples de serrage prescrits pour la bride de sortie se trouvent au
chapitre 9.2 "Indications pour le montage côté sortie", tableau "Tbl-14".
fr-18
réducteur
Nombre de goupilles
cylindriques avec filetage
intérieur
DIN 7979
DIN EN ISO 8735 forme A
–
2 x 6 m6
2 x 8 m6
Des contraintes lors de la pose risquent d'entraîner la détérioration du
servo-actionneur.
Poser, sans forcer, les pignons et les poulies à courroies crantées sur
l'arbre de sortie/la bride de sortie.
Ne jamais tenter de les monter par emmanchement forcé ou en les
frappant !
N'utiliser que des outils et équipements appropriés lors du montage.
4022-D045530
Percer les trous pour les goupilles dans le banc
de la machine, selon les perçages (B) du carter
de servo-actionneur.
Aléser les perçages ensemble à la dimension
B
d'ajustement pour les goupilles cylindriques
correspondantes.
Pour les données concernant les goupilles
cylindriques, voir le tableau "Tbl-6".
Fixer le servo-actionneur à l'aide des goupilles
cylindriques.
premo
Révision: 02
