CÂBLAGE ÉLECTRIQUE ET TENSION
D'ALIMENTATION :
Tout le câblage électrique doit être conforme au
code électrique local. Les données de la plaque
signalétique comprennent la tension de
fonctionnement, la phase, le courant admissible,
le maximum de la protection de surintensité et la
tension minimale.
L'entrepreneur doit fournir un circuit terminal
individuel pour la protection de surintensité de
l'unité, tel qu'exigé par le code de l'électricité.
Faites passer le câblage d'alimentation dans un
sectionneur à l'épreuve de l'eau et connectez-le à
l'unité. Les sectionneurs doivent être visibles et
placés près de l'unité, généralement à 1 m (3 pi).
Consultez le diagramme de câblage pour
déterminer le nombre de conducteurs nécessaire.
Disposez les câbles soigneusement et protégez-les
contre les arêtes coupantes et les dommages
potentiels.
Un câblage incorrect ou une alimentation
électrique inappropriée pourraient mettre le
compresseur ou les autres composantes
électriques hors service, ce qui annulerait la
garantie.
REMARQUE : La tension d'alimentation doit
être cohérente avec la tension nominale du
climatiseur ou ne pas dépasser +/- 10 %.
Assurez-vous que l'unité est correctement
mise à la terre.

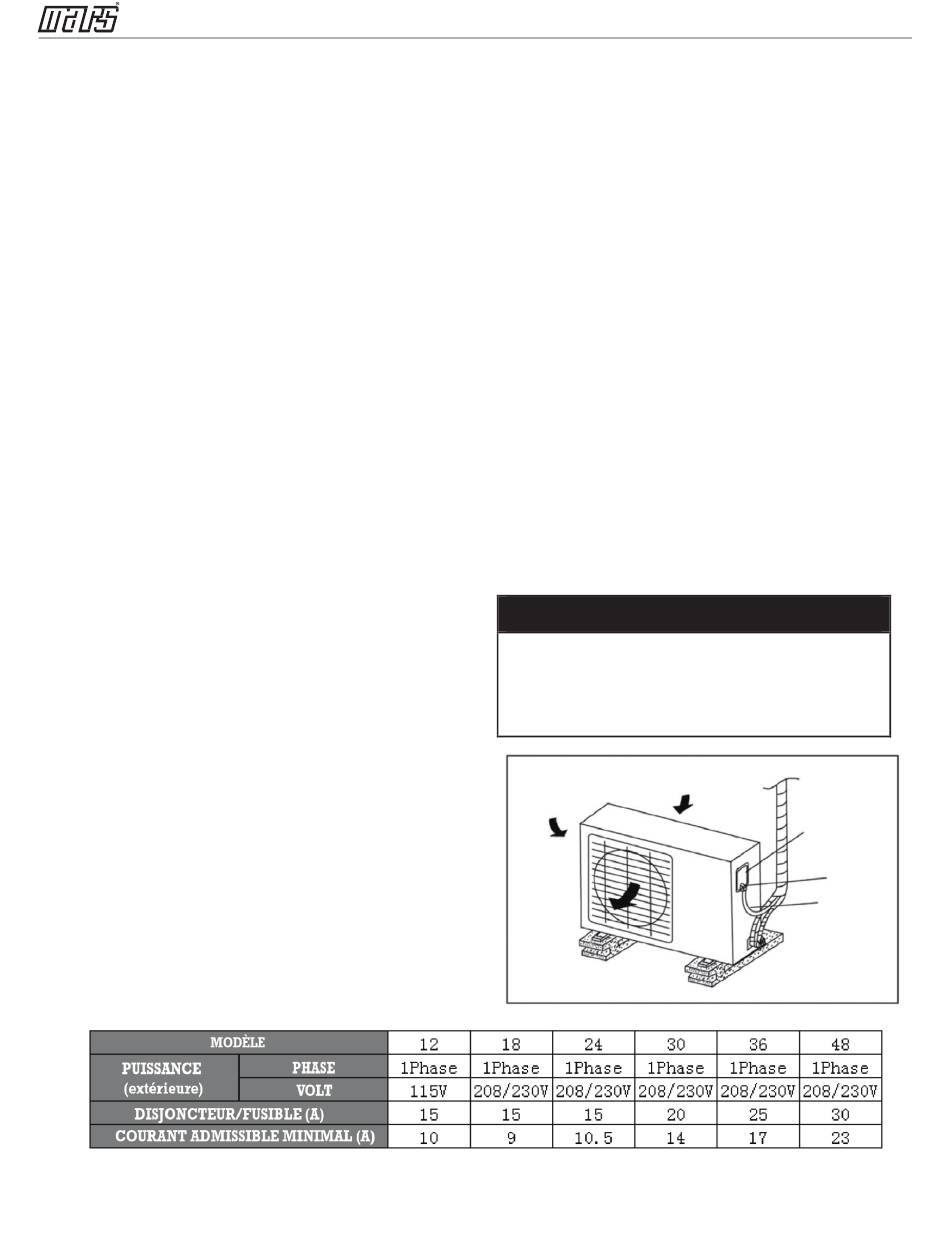

CÂBLAGE DE L'UNITÉ
8
Manuel du propriétaire - CMA12-48SD
BRANCHEMENT DU CÂBLAGE DE L'UNITÉ
EXTÉRIEURE
1. Retirez le couvercle du contrôle électrique
de l'unité extérieure.
2. Branchez les câbles électriques à leurs bornes
respectives sur les plaques à bornes des
unités intérieures et extérieures. L'utilisation de
câbles conducteurs en cuivre toronnés non
blindés 600V THHN 14 AWG/4 est
recommandée, cependant le code électrique
local prévaut.
3. Afin d'empêcher l'eau d'entrer dans l'unité
extérieure, formez une boucle avec le câble
[voir fig. 6].
4. Isolez les conducteurs non utilisés à l'aide
d'un ruban isolant adhésif/PCV de façon à
ce qu'ils ne touchent aucune autre pièce
électrique ou métallique apparente.
MISE EN GARDE
Une mauvaise connexion du câblage peut
altérer le fonctionnement des composants
électriques. Le câblage doit respecter les
codes électriques locaux et nationaux et être
installé par un électricien certifié.
