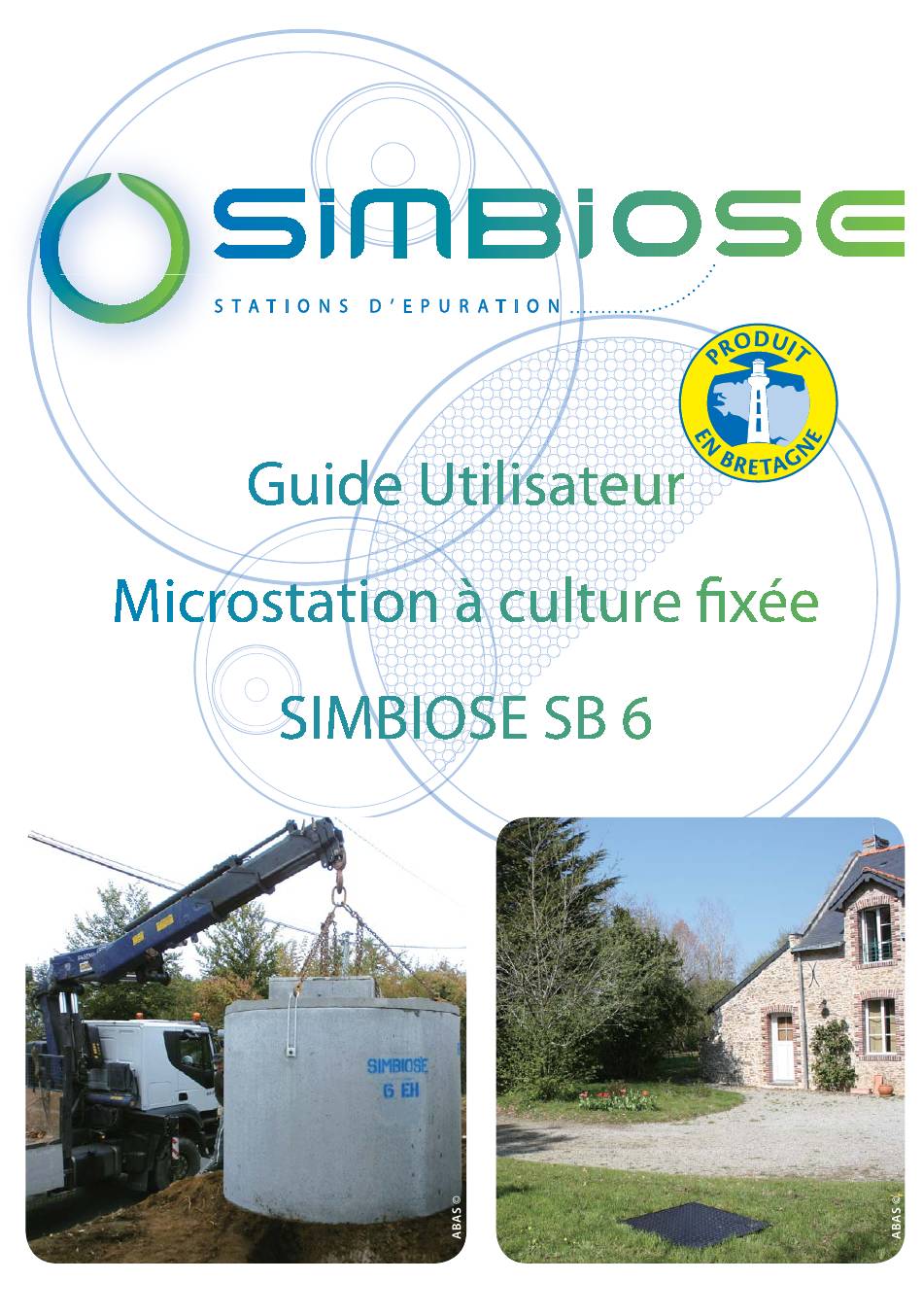

- Page 1 15 octobre 2013 - Reproduction interdite ©...
- Page 4 Informations utiles : Constructeur et SAV : Les stations d’épuration SIMBIOSE «PRODUIT EN BRETAGNE» sont fabriquées par la société ABAS en Bretagne. SIMBIOSE est une microstation fonctionnant sur le principe de la culture fi xée immergée aérée. Parc d’activités du Moulin Neuf 1 56 130 PÉAULE...
-
Page 5: Table Des Matières
8.1. Matériel ........................................15 8.2. Performances épuratoires et analyses ............................15 ANNEXE 1 : Fiche pour le bon fonctionnement de la SIMBIOSE ......................16 ANNEXE 2 : Documents concernant la SIMBIOSE SB 6 ..........................17 ANNEXE 3 : Formulaire d’entretien et de vidange ............................19 Guide de l’usager - SIMBIOSE - GU... -
Page 6: Dispositions Réglementaires Et Normatives Des Stations
Norme NF C 15-100 pour les installations électriques 1.3. Performances garanties Dans des conditions normales d’utilisation et d’entretien, la station SIMBIOSE SB 6 garantie le respect des performances imposées par l’arrêté du 7 septembre 2009 modifi é. Annexe 1 : Fiche pour le bon fonctionnement de la SIMBIOSE Annexe 2 : Déclaration CE et performances épuratoires... -
Page 7: Présentation Des Stations Simbiose
: Une maintenance légère Les stations SIMBIOSE sont conçues pour durer dans le temps, ainsi tous les composants de la station sont accessibles depuis la trappe d’accès. Les bactéries étant fi xées sur un support, il n’est pas nécessaire de les maintenir en suspension par agitation. Aucunes pièces mécaniques immergées ne sont présentes dans le réacteur biologique (pompe et pales d’agitation, etc.). -
Page 8: Description Du Fonctionnement Des Stations Simbiose
3.1. Fonctionnement d’une station SIMBIOSE La SIMBIOSE est une microstation à écoulement gravitaire fonctionnant selon le principe de la culture fi xée immergée aérée. L’alimentation en air des éléments internes de la station est eff ectuée par un surpresseur situé à proximité. -
Page 9: Schéma Général De La Station Simbiose
3.2. Schéma général de la station SIMBIOSE 1 : Décanteur 2 : Réacteur biologique 3 : Clarifi cateur 4 : Airlift d’égalisation Surpresseur 5 : Airlift de recirculation 6 : Aérateur 7 : Ventilation primaire 8 : Ventilation secondaire 220 V... -
Page 10: Le Surpresseur
Arrivée d’air dysfonctionnements. du surpresseur 3.4. Consommation électrique Airlift La consommation journalière électrique d’une station SIMBIOSE SB 6 mesurée est de 1,70 kWh par jour. Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©... -
Page 11: Production Des Boues
Si contrat d’entretien, le cas échéant, la nécessité de vidanger peut être défi nie lors du passage du technicien pour la maintenance annuelle de la station. Le vidangeur doit respecter scrupuleusement les précautions suivantes concernant la station SIMBIOSE : Distance minimale de 3 mètres entre la trappe d’accès et le camion hydrocureur Débrancher le surpresseur seulement pendant la durée de la vidange et le rebrancher par la suite... -
Page 12: Précautions À Prendre Concernant La Station
(éléments non dégradables). Annexe 1 : Fiche pour le bon fonctionnement de la SIMBIOSE 5.2. Risques sanitaires En aucun cas, vous ne devez être en contact avec les effl uents qui contiennent des bactéries et des germes pathogènes nocifs pour la santé. -
Page 13: Contrôler Le Bon Fonctionnement De La Station
• Nettoyer le fi ltre mousse • Replacer le fi ltre mousse • Replacer le capot • Revisser la fi xation • Rebrancher l’appareil Surpresseur Hiblow Surpresseur Secoh Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©... -
Page 14: Prescriptions Et Contrat D'entretien
Contrôle du niveau des boues dans le décanteur 1 an Recirculation des boues secondaires dans le décanteur Hauteur 40 cm max. Vidange par un vidangeur agréé dans le décanteur Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©... -
Page 15: Cas De Dysfonctionnements
En cas de dysfonctionnements, veuillez contacter le S.A.V. au ou le distributeur. La simplicité de fonctionnement des stations SIMBIOSE présente l’avantage de n’exposer aucunes pièces mécaniques aux conditions extérieures. La conception des stations est étudiée pour s’inscrire dans la durée. Au bout de nombreuses années de fonctionnement, refaire une station complète est possible à... -
Page 16: Recyclage Et Durabilité
fi lière d’élimination spécifi que. 6.2. Une station SIMBIOSE est économe en énergie Une station SIMBIOSE SB 6 consomme 1,70 KWh par jour mesurés sur plateforme d’essai. Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©... -
Page 17: Contrôle De Production Et Traçabilité
En cas de souscription d’un contrat d’entretien, la partie électrique est garantie pendant la durée du contrat. 8.2. Performances épuratoires et analyses Dans des conditions normales d’utilisation et d’entretien, les stations SIMBIOSE garantissent le respect des performances imposées par l’arrêté du 7 septembre 2009 modifi é. -
Page 18: Annexe 1 : Fiche Pour Le Bon Fonctionnement De La Simbiose
FICHE BON USAGE Madame, Monsieur, L’épuration des eaux usées de votre habitation est assurée par une station d’épuration SIMBIOSE. Pour le bon fonctionnement de votre installation, il convient de respecter les règles énoncées ci-dessous. Tous les systèmes d’assainissement fonctionnent par l’intermédiaire d’une fl ore bactérienne dégradant la matière organique. -
Page 19: Annexe 2 : Documents Concernant La Simbiose Sb 6
ANNEXE 2 : Documents concernant la SIMBIOSE SB 6 Société ABAS Parc d’Activité Le Moulin Neuf - 56130 Péaule EN 12566-3 Stations d’épuration des eaux domestiques prêtes à l’emploi Traitement des eaux usées domestiques pour une population totale équivalente (PTE) jusqu’à 50 habitants Code de référence du produit :... - Page 20 LA TVA à taux réduit à 10% (2014) est réservée aux travaux portant sur les logements d’habitation achevés depuis plus de deux ans dont vous êtes propriétaire, locataire ou occupant. Une économie d’environ 1200 € est réalisée. Informations susceptibles d’évoluer Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©...
-
Page 21: Annexe 3 : Formulaire D'entretien Et De Vidange
En cas d’un dysfonctionnement, veuillez contacter le distributeur ou le S.A.V. DATE VIDANGE Nom du vidangeur agréé Numéro d’agrément du vidangeur Numéro de bordereau Volume de boues extraites Commentaires Signature de l’intervenant Guide de l’usager - SIMBIOSE - GU Reproduction interdite - Tous droits réservés ©... - Page 24 Informations utiles : Constructeur et SAV : Les stations d’épuration SIMBIOSE «PRODUIT EN BRETAGNE» sont fabriquées par la société ABAS en Bretagne. SIMBIOSE est une microstation fonctionnant sur le principe de la culture fi xée immergée aérée. Parc d’activités du Moulin Neuf 1 56 130 PÉAULE...
- Page 25 4. Mise en place de la station ....................................9 4.1. Manutention ......................................9 4.2. Pose en fond de fouille ..................................9 5. Raccordements et mise en route de la station SIMBIOSE ........................10 5.1. Raccordement électrique du surpresseur .............................10 5.2. Raccordement aéraulique du collecteur de distribution ......................10 5.3.
-
Page 26: Schéma Général D'une Station Simbiose
La mise en oeuvre doit se faire dans le respect : des spécifi cations du fabricant données dans ce guide des règles édictées dans le DTU 64.1 Les stations SIMBIOSE répondent aux normes suivantes : DTU 64.1 pour le système de ventilation NF C 15-100 pour les installations électriques Norme 12566-3 + A2 Arrêté... -
Page 27: Mise En Œuvre Et Installation
à la culture et aux zones de stockage, sauf précautions particulières En cas de charges à proximité, il faut prévoir une dalle de répartition dimensionnée par un bureau d’étude qualifi é. Guide de pose - SIMBIOSE - GP Reproduction interdite - Tous droits réservés ©... -
Page 28: Décaissement Et Assise
Le fond de fouille doit pouvoir recevoir la surface de la cuve, avec un débord latéral d’environ 0,40 m. La surface de l’emprise du dispositif est de minimum 3,0 x 3,0 m soit environ 9,0 m pour une station SIMBIOSE SB 6. Caractéristiques de la fouille : Elle est réalisée conformément aux règles de l’art notamment pour le talutage des fondations. -
Page 29: Charges Admissibles
3.2.3. Cas d’un milieu humide En cas de pose d’une station SIMBIOSE dans une zone humide ou en présence d’une nappe phréatique, le couvercle est collé par un joint en mortier synthétique pour rendre les réhausses étanches à toute infi ltration. -
Page 30: Synthèse Des Risques Liés À La Mise En Œuvre
Le non respect des prescriptions de ABAS lors de la mise en œuvre des stations exclut toute garantie. Guide de pose - SIMBIOSE - GP Reproduction interdite - Tous droits réservés ©... -
Page 31: Mise En Place De La Station
4. Mise en place de la station 4.1. Manutention La livraison des stations SIMBIOSE peut-être assurée par un camion grue sous réserve que le chantier soit prêt à l’arrivée de celui-ci. La masse d’une station SIMBIOSE SB 6 est d’environ 3,600 kg. -
Page 32: Raccordements Et Mise En Route De La Station Simbiose
Le procédé airlift est un système permettant d’acheminer un liquide par une insuffl ation d’air sous pression en partie inférieure d’une colonne d’eau. Les stations SIMBIOSE intègrent deux airlifts ; pompes par injection d’air : Airlift d’égalisation : transfert des eaux prétraitées du décanteur vers le réacteur biologique. -
Page 33: Raccordements Hydrauliques
être en aucun cas raccordés à la station. 5.4. La ventilation Les stations SIMBIOSE doivent être pourvues d’une ventilation constituée d’une entrée d’air et d’une sortie d’air indépendantes conformément au DTU 64.1. Le dispositif de traitement est ventilé par une entrée d’air constituée par la canalisation d’amenée des eaux usées qui est prolongée jusqu’à... -
Page 34: Mise En Service De L'installation
Le fonctionnement biologique implique un temps d’ensemencement/mise en place de la biomasse aérobie. La station SIMBIOSE atteint ses performances optimales en 3 semaines à charge nominale. Aucun réglage et aucune intervention ne sont à eff ectuer au cours du fonctionnement de la station que ce soit : en période de démarrage... - Page 35 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ Guide de pose - SIMBIOSE - GP Guide de pose - SIMBIOSE - GP Reproduction interdite - Tous droits réservés © Reproduction interdite - Tous droits réservés ©...
