MANUEL D'UTILISATION DES PANNEAUX HTML5 WEB-HMI ÉCRAN TACTILE RÉSISTIF
Afin de satisfaire aux classifications de protection du panneau avant, vous devez
suivre une procédure d'installation adaptée :
• les bords de l'évidement doivent être plans ;
• Serrez chaque boulon chaque vis de fixation jusqu'à ce que le coin de la lunette
touche le panneau.
• l'évidement prévu pour accueillir le pupitre doit présenter les dimensions
indiquées dans ce manuel.
L'équipement n'est pas conçu pour une exposition continue au rayonnement direct
du soleil.
De telles conditions pourraient accélérer le vieillissement du film appliqué sur le
panneau avant.
L'équipement n'est pas conçu pour être en contact avec des composés chimiques
corrosifs. Vérifiez la résistance du panneau avant à un composé spécifique avant de
procéder à l'installation.
N'utilisez aucun outil d'aucune sorte (tournevis, etc.) pour utiliser l'écran tactile du
pupitre.
La protection IP 66 est garantie uniquement avec :
• un écart max. entre la surface plane et l'évidement ≤ 0,5 mm ;
• un boîtier de montage de l'équipement de 1,5 mm à 6 mm d'épaisseur ;
• une rugosité superficielle max. au niveau du joint ≤ 120 μm.

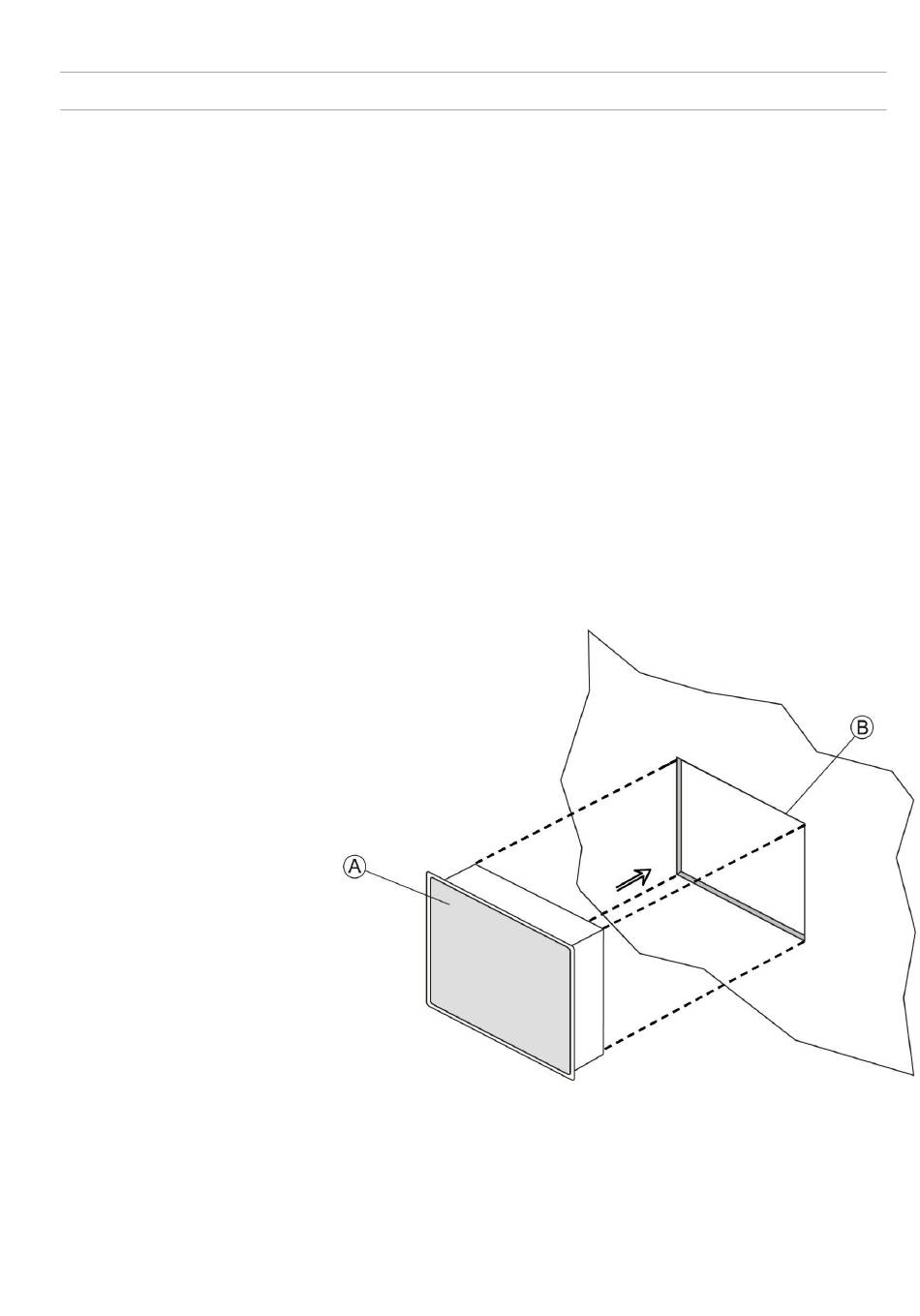

A. WEB-HMI
B. Évidement d'installation
Fig. 4. Conditions d'installation (exemple)
15
Conditions d'installation
FR2Z-1069GE51 R1020
