Sommaire des Matières pour apvl AT1123

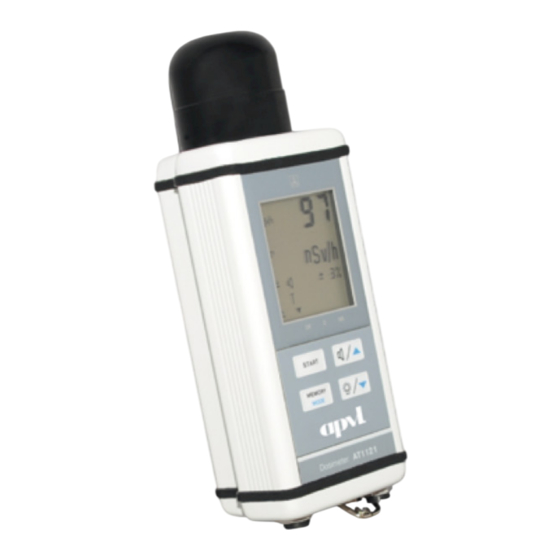

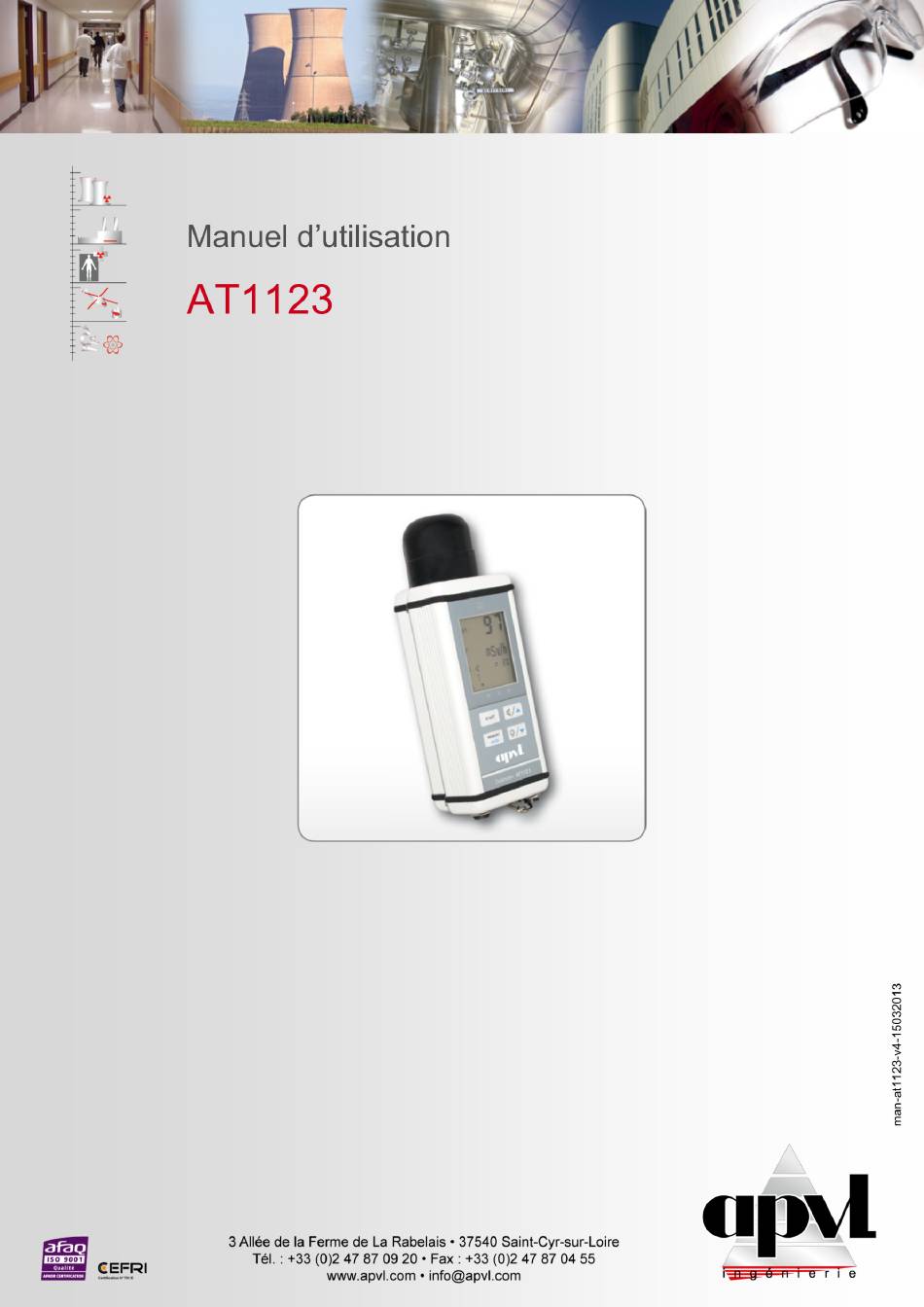

  • Page 1 Manuel d’utilisation AT1123...

  • Page 2: Table Des Matières

    3.5.4 Arrêt automatique ........................18 3.5.5 Affichage température........................18 3.6 Rétroéclairage..........................18 3.8 Transfert des données vers un PC (logiciel en option) ..............19 4. Maintenance ............................ 19 5. Conditions de stockage ......................... 19 6. Conditions de transport ......................... 19 2 • man-at1123-v4-15032013...
  • Page 3 Les informations données ne nous engagent qu’après confirmation par nos services. APVL ingénierie décline toute responsabilité en cas de dysfonctionnement dû à une utilisation inappropriée ou à une détérioration du fait de l’utilisateur.

  • Page 4: Présentation

    Plusieurs modes de mesure permettent d’affiner et d’ajuster les mesures en fonction des caractéristiques du champ. L’AT1123 permet de réaliser les zonages et les études de poste dans tous les secteurs d’activité (industrie, médical, etc.). Cet appareil est d’ores et déjà reconnu par les organismes de contrôle.

  • Page 5: Accessoires Disponibles (Vendus Séparément)

    1.2 Accessoires disponibles (vendus séparément) 1.3 Système d’alarme Vous pouvez utiliser l’AT1123 en station permanente associée avec un système d’alarme. Ce système est constitué d’une alarme sonore et visuelle. La station de contrôle à distance peut également être ajoutée. Alarme visuelle AT1123 Unité...

  • Page 6: Contrôle À Distance

    • Connectez le chargeur AC au radiamètre ou à l’unité déportée si nécessaire L’utilisation de l’unité déportée est identique à celle de l’AT1123, qui sera décrite par la suite. Les résultats de mesure s’affichent simultanément sur l’AT1123 et l’unité déportée.

  • Page 7: Fonctionnalités Des Touches

    Sélection du sous-mode : utiliser les flèches pour faire défiler les sous-modes Champs continus : T Champs pulsés : Champs courts : Tvar Recherche de source : T ! Pour valider le sous-mode, pression longue sur MEMORY MODE 7 • man-at1123-v4-15032013...

  • Page 8: Installation

    à clignoter. En cas de déchargement des batteries, le message « bAt 00 » et l’icône clignotent. Le radiamètre doit être utilisé avec des batteries pleines. Il est recommandé de les charger dans des conditions normales. 8 • man-at1123-v4-15032013...

  • Page 9: Utilisation

    • Affichage température 3.1.1 Sélection des modes Allumez l’AT1123. Après l’autotest, le radiamètre affiche le mode « .1. » (débit de dose), avec le sous- mode utilisé lors de la précédente mise en marche. (T, Tvar, ou T ! L’affichage des différents modes est obtenu à l’aide du bouton memory mode de la manière suivante : Affichage à...

  • Page 10: Mesure De La Dose (Mode « .2. »)

    Naviguer dans l’historique Courte Longue jusqu’au double signal sonore et « 000 00 » affiché START Supprimer tous les enregistrements pour confirmer jusqu’au double signal sonore MEMORY MODE Longue et « .1. » affiché. Cette action est irréversible. 10 • man-at1123-v4-15032013...

  • Page 11: Sous-Modes De Mesure (Mode « .4. »)

    3.2 Sous-modes de mesure (mode « .4. ») 3.2.1 Description L’AT1123 propose différents sous-modes de mesure en fonction des conditions d’utilisation. Sous-mode Conditions d’utilisation Description « T » (continu) Champ continu Mesure de rayonnements continus Mesure de rayonnements courts ≥ 30 ms «...

  • Page 12: Mesure En Champs Continus, Courts Ou Pulsés Et Recherche

    Enregistrer la valeur maximale de débit de dose Pression courte MEMORY MODE • Remettre à zéro la valeur Pression courte START La valeur maximale du débit de dose mesuré se remet systématiquement à zéro lorsque que vous éteignez le radiamètre. 12 • man-at1123-v4-15032013...

  • Page 13: Fonction Avancée : Sous-Mode T En Mode Manuel

    La valeur débit de dose réelle est calculée d’après la mesure de la dose pendant l’irradiation et le temps d’exposition mesuré. Lorsque l’AT1123 est utilisé dans ce mode, le message « Tvar » clignote à l’écran. En présence d’un rayonnement de type champ court, le débit de dose mesuré, « Tvar » et «...

  • Page 14: Changement De Gamme

    Enregistrer la valeur maximale de débit de dose Pression courte MEMORY MODE • Remettre à zéro la valeur Pression courte START Afficher le temps d’exposition pression longue Afficher l’heure pression longue Afficher la dose Pression longue MEMORY MODE 14 • man-at1123-v4-15032013...

  • Page 15: Mesure Du Débit De Dose Moyen En Champs Pulsés (Sous-Mode « »)

    Enregistrer la valeur maximale de débit de dose Pression courte MODE • Remettre à zéro la valeur Pression courte START La valeur maximale du débit de dose mesuré se remet systématiquement à zéro lorsque que vous éteignez le radiamètre. 15 • man-at1123-v4-15032013...

  • Page 16: Recherche De Sources (Sous-Mode « T ! »)

    Les valeurs des seuils peuvent être changées uniquement selon des valeurs prédéfinies. Attention : pour changer le seuil d’alarme du débit de dose, il faut être en mode débit de dose. Pour changer le seuil d’alarme de la dose, il faut être en mode dose. 16 • man-at1123-v4-15032013...

  • Page 17: Changement Non Permanent Du Seuil D'alarme

    START Appuyez sur / pour entrer les secondes • Effectuez une pression courte sur pour sauvegarder. L’heure affichée arrête de • MEMORY MODE clignoter, puis le radiamètre passe au menu suivant 17 • man-at1123-v4-15032013...

  • Page 18: Date

    Celsius. 3.6 Rétroéclairage Pour activer le rétroéclairage avec une faible luminosité, effectuez une pression courte sur Pour activer le rétroéclairage avec une forte luminosité, effectuez 2 pressions courtes sur Pour désactiver le rétroéclairage, appuyez de nouveau sur 18 • man-at1123-v4-15032013...

  • Page 19: Transfert Des Données Vers Un Pc (Logiciel En Option)

    Installez le logiciel avec « setup.exe » en insérant le CD d’installation. Le logiciel est compatible avec Windows XP. Le programme s’installe par défaut dans C:\Program Files\AT1123. Avant toute opération, connectez le port COM à la prise RS-232 à l’aide du câble. Allumez l’AT1123 en appuyant sur START Lancez le logiciel situé...
  • Page 20 Intensité magnétique permanente Jusqu’à 40 A/m L’indice d’étanchéité est IP54, conforme à la norme CEI 529-89. Le radiamètre est conforme à la norme de mesure d’instruments de rayonnements ionisants. Il n’est pas conçu pour fonctionner dans des zones explosives. 20 • man-at1123-v4-15032013...
  • Page 21 • ± 50 % dans la gamme d’énergie de 3 à 10 MeV La figure 5 représente la courbe de réponse en énergie de l’AT1123. Figure 5 • Réponse en énergie relative du radiamètre pour une source de Cs de 0,662 MeV...
  • Page 22 La figure 6 représente le graphique de la réponse angulaire de l’appareil et en fonction de l’énergie. La flèche montre la direction de calibrage du radiamètre. Figure 6 • Réponse angulaire du radiamètre 22 • man-at1123-v4-15032013...
  • Page 23 à 180 µSv. En mode manuel, il peut changer les niveaux de seuil dans la gamme de mesure du débit de dose et de la dose selon des valeurs prédéfinies divisibles par 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2. 23 • man-at1123-v4-15032013...
  • Page 24 • Selon sa résistance aux perturbations dues au champ électromagnétique radiofréquence au niveau de l’alimentation AC, le radiamètre est conforme à la norme CEI 61000-4-6:1996, classe « 2 » et un facteur de performance « A ». 24 • man-at1123-v4-15032013...
