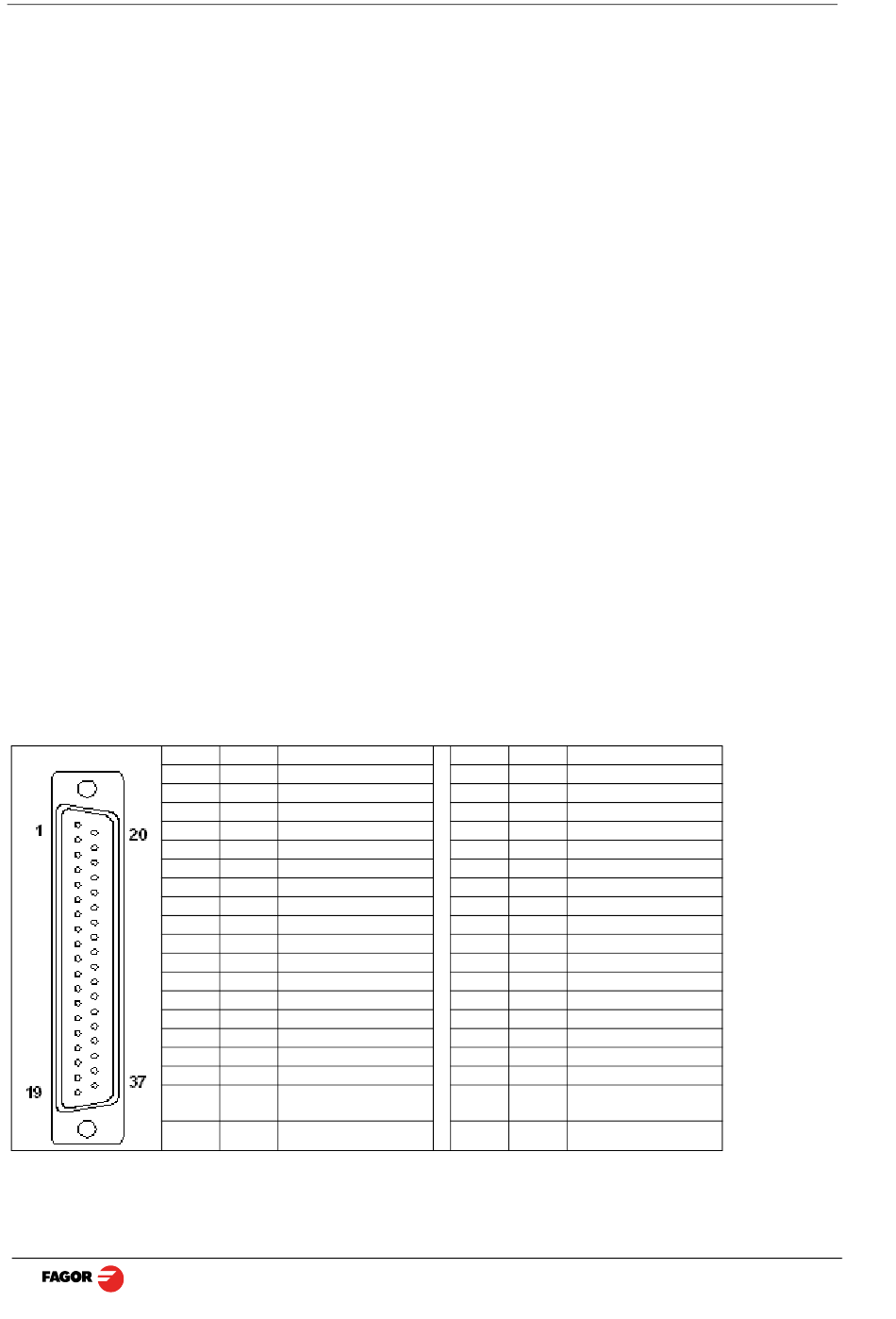

Connexion des entrées et sorties. Connecteur à 37 pins.
Caractéristiques de l'entrée analogique:
Rang de tension: ±10V
Impédance > 10 kOhm
Longueur maximale de câble sans protection d'écran: 75mm
Caractéristiques de la sortie analogique:
Rang de tension: ±10V
Impédance minimum de l'entrée pour la connexion: 10 kOhm
Longueur maximale de câble sans protection d'écran: 75mm
Il est conseillé d'effectuer la connexion avec des câbles blindés en reliant l'écran à la carcasse du
connecteur à chacune des extrémités.
Caractéristiques des entrées numériques:
Valeur nominale de la tension: +24 V DC
Valeur maximale de la tension: +30 V DC
Valeur minimale de la tension: +18V DC
Tension d'entrée pour seuil élevé (niveau logique 1): > +18V.
Tension d'entrée pour seuil bas (niveau logique 0): < +5V
Consommation typique de chaque entrée: 5mA
Consommation maximale de chaque entrée: 7mA
Caractéristiques des sorties numériques:
Valeur nominale de la tension: 24 V AC ou DC.
Valeur maximale de la tension: 47 V AC ou DC. Protection contre surtension.
Intensité de charge maximale: 100mA. Protection contre surcharge de courant.
Temps d'activation: <3ms
Temps de désactivation: <3ms
PIN
E/S
Signal
1
Châssis
2
E
0V externe
3
E
24V externe
4
S
24V utilisateur
5
S
M3
6
S
M41
7
S
M43
8
E
Jog [-]
9
S
10
S
11
E
Detect MAX RPM 1
12
E
Detect MAX RPM 3
13
E
Arrêt d'urgence
14
E
Jog - M3
15
E
Detect M41
16
E
Detect M43
17
Châssis
18
E
Potentiomètre
analogique.
19
E/S
0V analogique.
PIN
E/S
Signal
20
E
0V externe
21
E
24V externe
22
S
24V utilisateur
23
E
Jog [+]
24
S
M4
25
S
M42
26
S
M44
27
S
M STROBE
28
S
29
S
30
E
Detect MAX RPM 2
31
E
Detect MAX RPM4
32
E
M éxécuté
33
E
Jog - M4
34
E
Detect M42
35
E
Detect M44
36
E
Potentiomètre
On/Off
37
S
Consigne de broche
