configurer. Si vous vous connectez directement à un des nœuds principaux par
USB, modem ou port de communication, vous serez en mesure de configurer ce
dispositif, mais aucun autre.
Note:
La Figure 3 montre une configuration avec des dispositifs TX3 connectés sur un
réseau Ethernet TCP/IP et les sous-réseaux RS-485. Les dispositifs connectés au
sous-réseau RS-485 d'un nœud principal sont des nœuds esclaves au nœud
principal. Chaque sous-réseau RS-485 peut accueillir jusqu'à 63 dispositifs; vous
pouvez toujours avoir plus de 63 nœuds principaux de connectés au réseau
Ethernet.
TX3 Manuel de Configuration et d'Administration
Version 6.4
LT-995FR Copyright 2019
Poste de contrôle d'entrée
(nœud principal)
1 2 3
ABC DEF
4 5 6
GHI
JKL MNO
7 8 9
PQRS TUV WXYZ
* 0 #

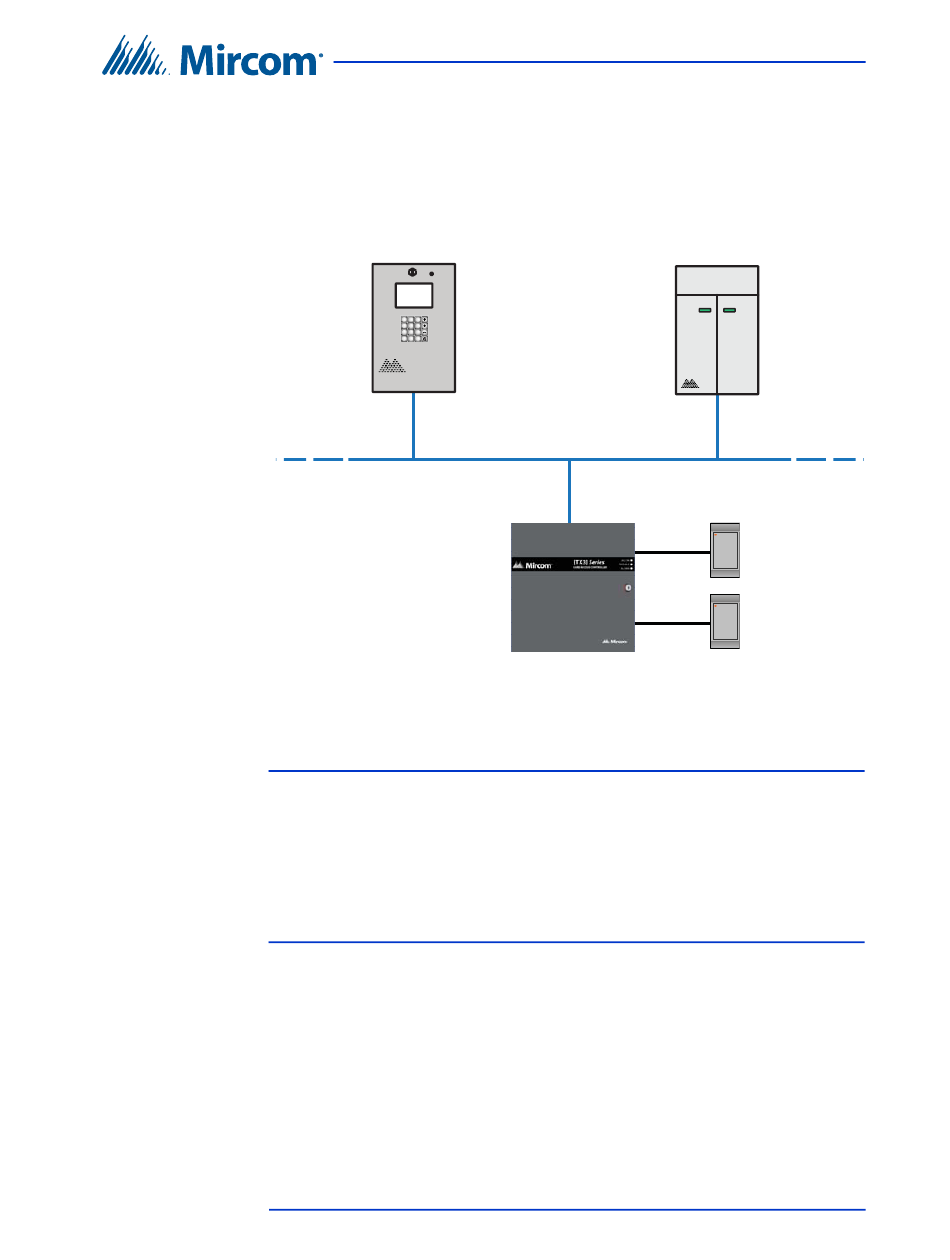

Figure 2. Dispositifs TX3 connectés à un réseau Ethernet TCP/IP
Afin qu'un panneau devienne un nœud principal, il doit
répondre aux conditions suivantes :
Il doit posséder une capacité IP. Les panneaux ayant une capacité IP
comportent habituellement un « A » à la fin de leur nom de modèle.
S'il ne s'agit pas d'un écran tactile, un module IP TX3-IP doit être
installé.
Unité de restriction d'ascenseur
(nœud principal)
Réseau Ethernet
Contrôle de cartes d'accès
(nœud principal)
Bienvenue
Lecteur de carte A
Lecteur de carte B
