1. Présentation de l'ensemble
La pompe à chaleur MECATHERM BETA est composée de deux éléments :
Un groupe extérieur SANYO DC INVERTER R410A pour la production de puissance en mode
-
chaud ou froid. (voir notice Sanyo)
Une unité d'échange intérieure pour assurer l'échange thermique entre le fluide R410A et le
-
circuit hydraulique du chauffage ainsi que la régulation.
Les deux éléments sont raccordés par l'intermédiaire de liaisons frigorifiques et de câble électrique.
Le système présente les avantages suivants :
Le circuit de chauffage reste dans le volume isolé de l'habitation. L'utilisation de glycol est
-
donc facultative.
- Le système DC inverter assure une modulation de puissance pour s'adapter aux besoins de
l'habitation, l'emploi d'un ballon tampon n'est donc plus nécessaire.
- La régulation utilise une sonde extérieure pour ajuster la température du circuit de chauffage
en fonction de la température extérieure (loi d'eau).
Pour des raisons de flexibilité l'unité d'échange intérieure n'est pas équipée en série de circulateur ni
de vase d'expansion.
Ces éléments en option permettent de s'adapter à tout type d'installation.

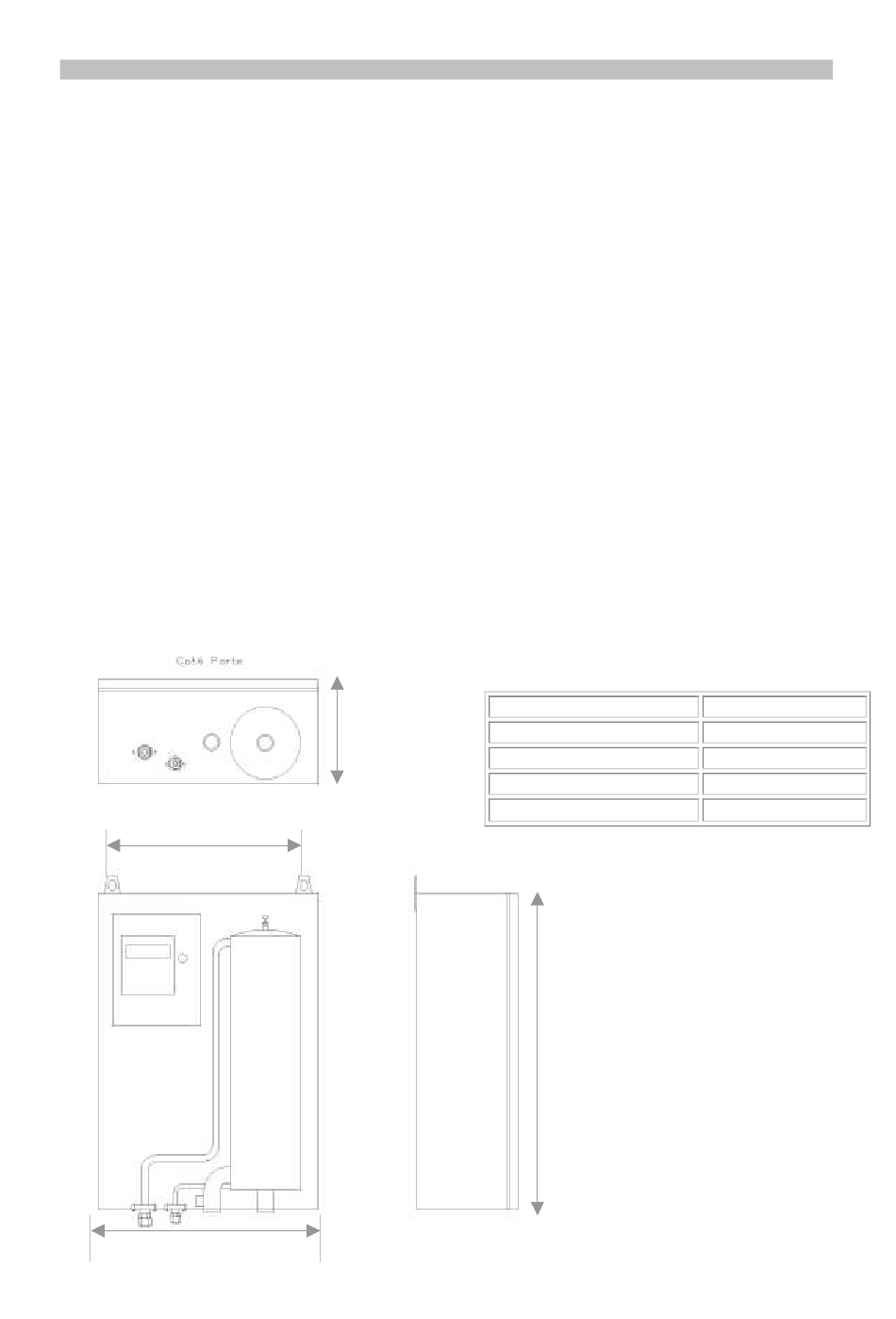

Dimensions et entraxe unité d'échange intérieure
Modèle BETA 8 – 11 - 14
425 mm
500 mm
Mecatherm Beta édition octobre 2006
230 mm
∅ ∅ ∅ ∅ trou patte de fixation
- 3 –
Entrée d'eau
Sortie d'eau
Raccord gaz frigo
Raccord liquide frigo
700 mm
.
26/34
26/34
5/8 pouces flare
3/8 pouces flare
10 mm
