Courbe de commande Q(P)

Dans ce mode de commande, la puissance réactive générée par l'onduleur dépend de la
puissance active, comme illustré à la
réseau fait office de condition d'engagement et de désengagement.
124.39 Q(x) niveau de sortie 1
124.40 Q(x) niveau de sortie 2
124.41 Q(x) niveau de sortie 3
124.42 Q(x) niveau de sortie 4
124.43 Q(x) niveau de sortie 5
124.44 Q(x) niveau de sortie 6
124.33 Q(x) niveau d'entrée 1
124.34 Q(x) niveau d'entrée 2
124.35 Q(x) niveau d'entrée 3
124.36 Q(x) niveau d'entrée 4
124.37 Q(x) niveau d'entrée 5
124.38 Q(x) niveau d'entrée 6

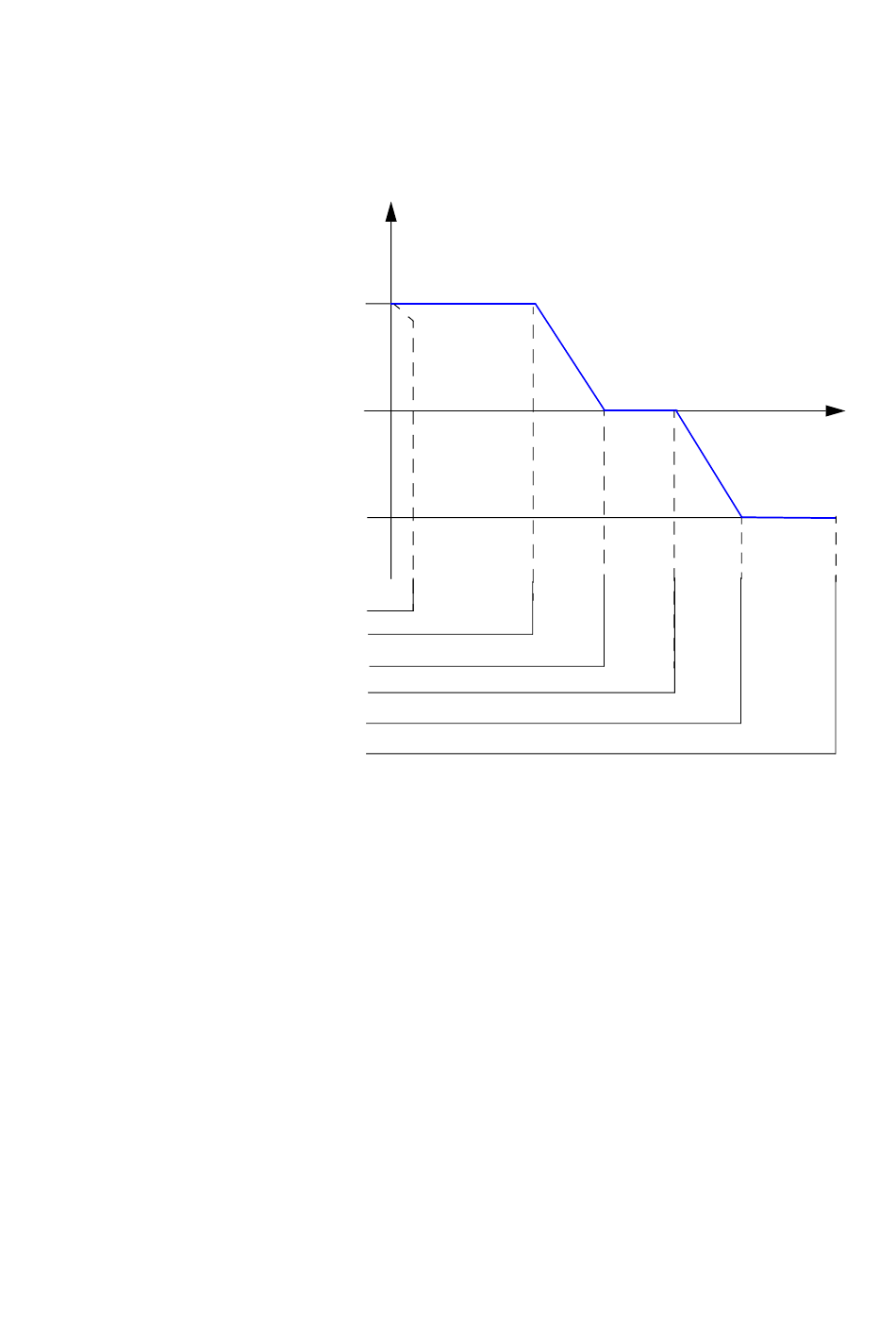

Figure 9. Courbe de commande Q(P)

Courbe de commande cos phi(P)


Dans ce mode de commande, la puissance réactive générée par l'onduleur dépend de
la puissance active. La tension réseau fait office de condition d'engagement. La définition
de cette courbe doit faire appel à deux points différents pour un même point de passage
du niveau de cos phi 1.
Courbe de commande
Q(P) sélectionnée quand :
Q
Entrée = puissance réelle
Sortie = référence de puissance réactive
Q(P). Le pourcentage de tension
Fonctions 29
