Uscita Out B1: è un uscita Open-drain che diventa bassa ( GND ) in condizione di batteria bassa.
Uscite elettroserratura ELS NA, COM, NC: connessioni per elettroserratura. Collegare il morsetto NA
o NC al primo morsetto dell'elettroserratura e il morsetto C al morsetto 20 ( Alim. ELS ) collegare poi il
morsetto 21 al secondo terminale dell'elettroserratura. L'apparecchiatura eroga una corrente max di
500 mA su 12 Vdc. Se la corrente necessaria per l'elettroserratura è superiore utilizzare una sorgente
esterna.
Batteria in tampone: L'automazione è dotata di una batteria al piombo ricaricabile da 12 Vdc collegata
in tampone, in grado di erogare una corrente di 1,3 Ah che garantisce una autonomia di funzionamento
di circa 600 cicli.
Attenzione: le batterie al piombo hanno una temperatura di funzionamento di 0° / +°50°C. Per il
funzionamento corretto è bene che l'automazione si trovi all'interno di ambienti climatizzati.
T.Pausa
V.Chiusura
ON 1 2 3 4
P1
V.Apertura
L1
L1 L2 L3 L4
1 2 3 4 5 6
NOTA - I trimmer di velocità di apertura e chiusura sono preimpostati per il
valore minimo: al termine della procedura di impostazione delle forze
dovranno essere regolati al valore desiderato.
1 - Chiudere completamente la porta
2A - Per modificare la sola forza in chiusura aumentando il valore dal valore
preimpostato di fabbrica ruotare il trimmer V. CHIUSURA in senso orario fino
al valore desiderato e ruotare il trimmer
V. APERTURA in senso antiorario fino al suo valore MINIMO.
2B - Per modificare la sola forza in Apertura aumentando il valore dal valore
preimpostato di fabbrica ruotare il trimmer APERTURA in senso orario fino al
valore desiderato e ruotare il trimmer
V. CHIUSURA in senso antiorario fino al suo valore MINIMO.
2C - Per modificare la entrambi i valori di forza forza in Apertura e Chiusura
aumentando il valore dal valore preimpostato di fabbrica ruotare entrambi i
trimmer di APERTURA e CHIUSURA in senso orario fino al valore
desiderato.
4 - Premere e mantenere premuto il pulsante P1 per 8 secondi fino a quando
il led esterno fa un lampeggio ROSSO: a quel punto i valori di forza sono stati
memorizzati.
5 - Regolare i trimmer per la VELOCITA' desiderata secondo le esigenze di
impianto
Pag. 14

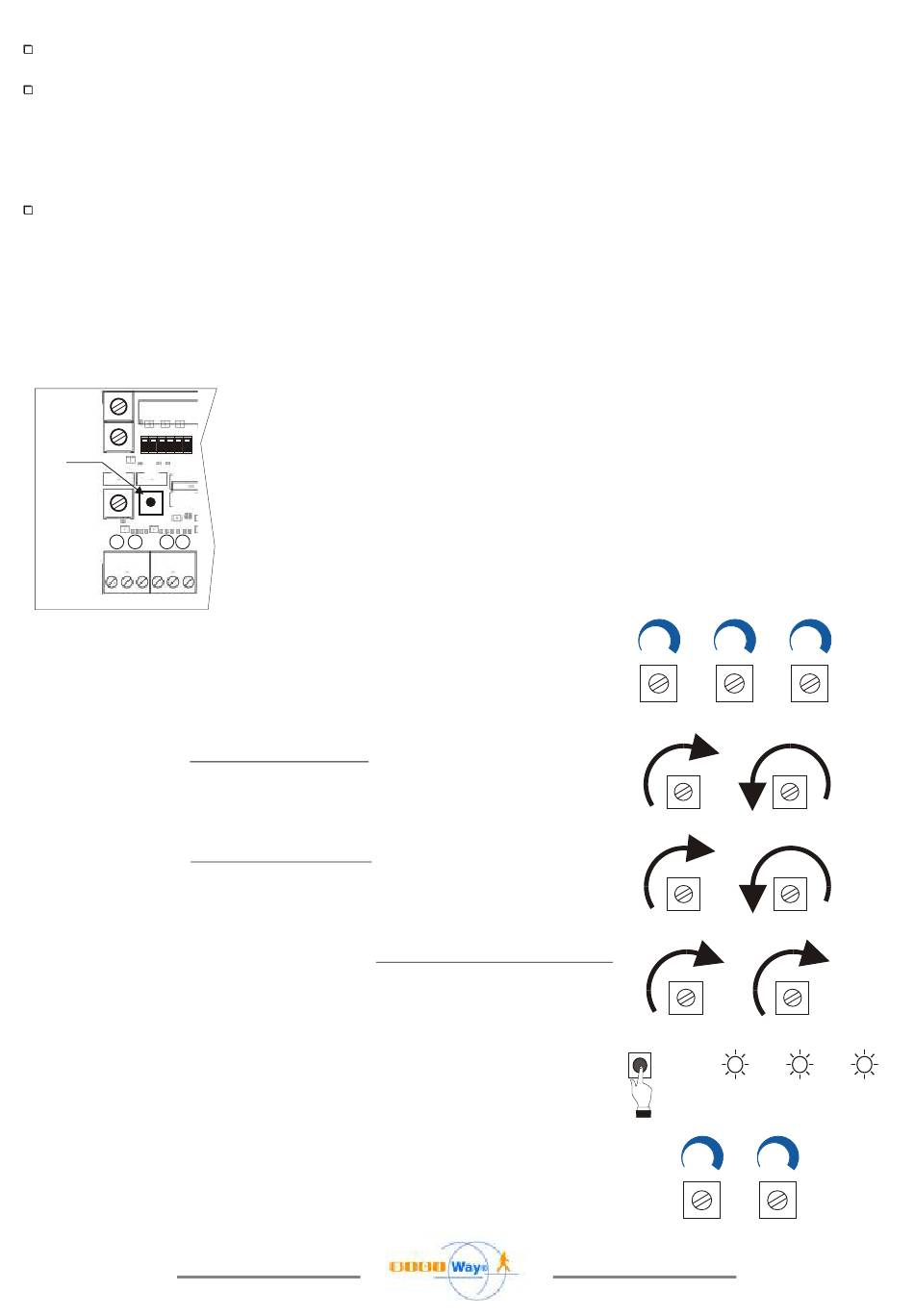

Regolazione delle forze

E' possibile regolare separatamente la forza del motore durante i 2 movimenti di
5 6
apertura e chiusura nella fase di accostamento ai fine corsa.
Per far ciò vengono utilizzati i 2 trimmer che durante il funzionamento normale
regolano le velocità di apertura e chiusura. Ciò può essere utile se la porta non è
perfettamente bilanciata e non raggiunge i limiti con la forza impostata secondo
le regolazioni di fabbrica.
Procedura
A CDV Group product
MIN MAX MIN MAX
V. Chiusura V. Apertura
MIN MAX MIN
V. CHIUSURA V. APERTURA
MIN MAX MIN
V. APERTURA V. CHIUSURA
MIN MAX MIN
V. APERTURA V. CHIUSURA
P1
8 SEC. LAMPEGGIA 1 FLASH
VERDE ROSSO
MIN MAX MIN
V. Chiusura V. Apertura
MIN MAX
T. Pausa
MAX
MAX
MAX
STABILE
VERDE
MAX
