CA-10
La centrale CA-10 est à installer dans des locaux fermés, à hygrométrie normale. Chaque local
doit être équipé d'un circuit fixe 230V (non déconnectable), protégé par la mise à la terre.
La centrale peut être installée dans le boîtier CA-10 OBU (boîtier avec transformateur destiné à
fonctionner avec le bloc d'alimentation de la centrale), permettant d'y implanter une batterie de
capacité de 17Ah. Avant de fixer le boîtier au support, il est nécessaire d'y emplacer des vis de
montage (en plastique) qui serviront après pour la fixation de la carte principale.

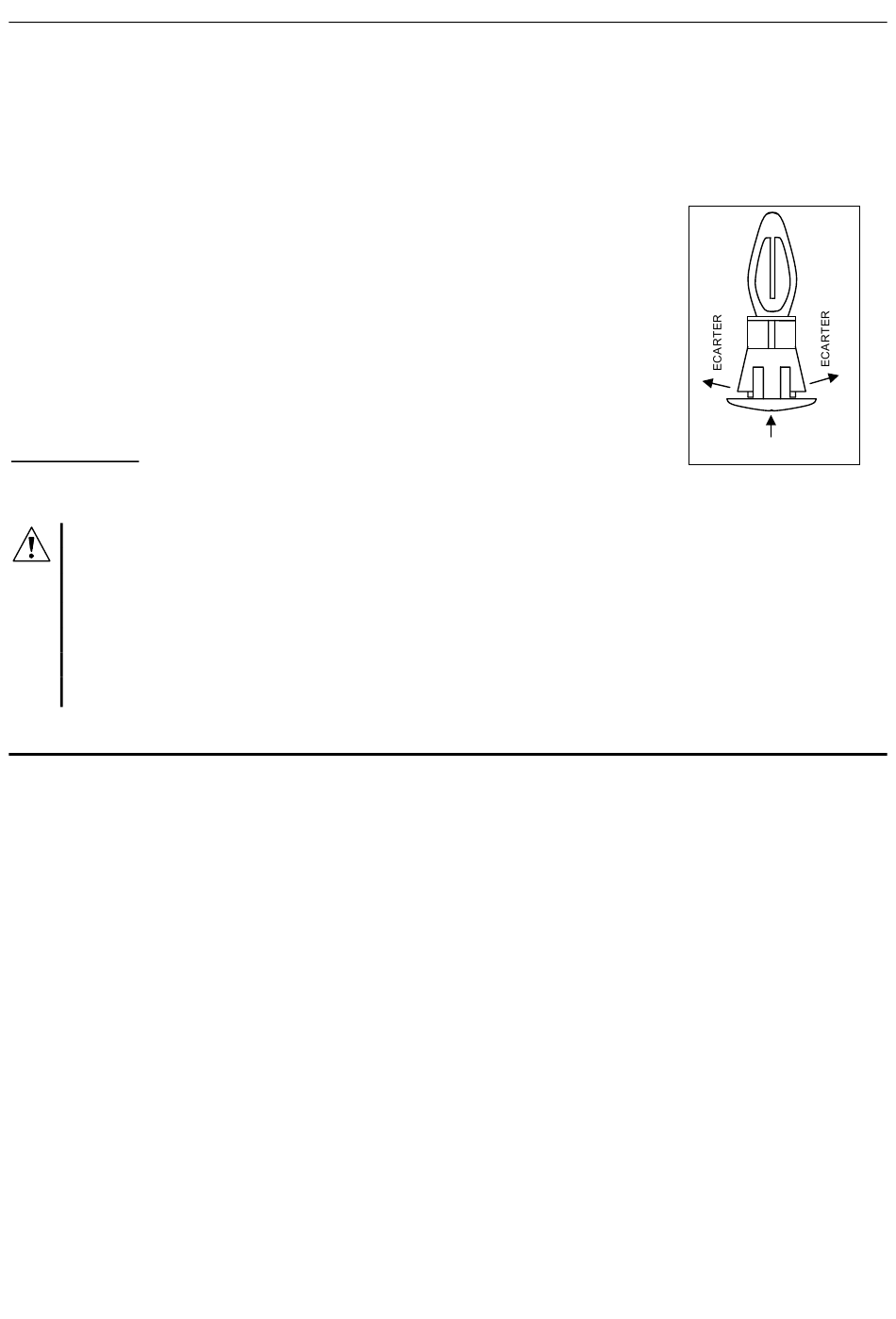

Dans le cas où les vis sortaient du boîtier, écarter légèrement les étriers
servant à les bloquer en leurs positions dans le boîtier (figure 2),
ensuite, en rentrant les vis, presser la partie centrale de tête pour la
bloquer dans le trou du boîtier. Il est préconisé de s'assurer que les vis
ne sortent pas des trous, en appuyant sur leurs têtes. Lors de la fixation
du boîtier, il faut faire attention à ne pas endommager les câbles
passant par l'orifice dans la paroi arrière.
Le boîtier fixé, nous pouvons procéder à l'implantation de la platine de
centrale et à tous les raccordements.
IMPORTANT : il est déconseillé de brancher l'alimentation secteur et la
batterie avant que les autres branchements ne soient réalisés.
Etant donné que la centrale est alimentée depuis le secteur ~230V, le manque
de prudence pendant le branchement ou tout erreur de raccordement risquent
de provoquer une électrocution et d'entraîner le danger pour la vie !
Il est donc impératif de prendre des précautions particulières lors du
branchement de la centrale: Le câble connectant à l'alimentation secteur ne
peut pas être sous tension pendant le montage et le raccordement de la
centrale !

Raccordement des claviers

Le clavier est destiné à fonctionner dans des locaux fermés, à une hygrométrie normale. Il est
adapté à l'installation au mur, sur une surface plane. Un ressort mis en place sur le contact de
sabotage doit appuyer contre le support de façon à ce qu'en cas de tentatives d'arrachement du
clavier, le contact puisse s'ouvrir.
La centrale peut fonctionner en association aussi bien avec les claviers de type LCD que LED en
toute configurations
Notas :
Les claviers LCD v3.08 (et leurs versions suivantes) pourront fonctionner incorrectement
•
avec des claviers anciens de type CA-10 KLED-S, c'est pourquoi, il est recommandé
d'utiliser des claviers CA-10 LED-S v1.2 ou plus récents (ceci concerne aussi des claviers
CA-10 KLED-M fabriqués auparavant).
Lorsqu'un système nécessite l'emploi d'un expandeur de zones, il doit être en version 2
•
(avec la date de février 1998 ou plus récente figurant sur l'étiquette).
L'afficheur à cristaux liquides est fragile. Si le clavier tombe par terre, l'afficheur risque
•
de s'endommager !
Après avoir branché l'alimentation d'un clavier de type LED-S et quitté le mode de
•
service par la centrale, le clavier reste verrouillé pendant 5 secondes sans réagir à l'appui
sur n'importe quelle touche. Pendant ce temps-là, les réglages du système s'affichent, et
le rétro-éclairage du clavier clignote rapidement. En même temps, le clavier rétablit le
Manuel d'installation
19
PRESSER
Rysunek 2.
