Nettoyer l'échangeur thermique à plaques.
PRECAUTION !
Risques de blessures avec les pièces métalli-
ques minces et bords et coins tranchants !
Les rebords et coins tranchants ainsi que les pièces
métalliques minces de l'échangeur thermique à pla-
ques peuvent causer des coupures ou des égrati-
gnures.
– Travailler prudemment sur l'échangeur thermique
à plaques.
– Portez des gants de protection, des chaussures
de sécurité et un casque.
Ce qui suit s'applique :
Utiliser uniquement de l'eau, de l'air comprimé ou un

aspirateur.
Ne pas utiliser de nettoyeur haute pression ou de

nettoyeur haute pression à vapeur
Diriger les jets d'air ou d'eau sur les surfaces uni-

quement à un angle de 90°.
Veiller à ne pas endommager les ailettes.

Utiliser uniquement des produits de nettoyage de

pH compris entre 7 et 9.
Empêcher l'entrée des poussières et des salissures

dans les pièces adjacentes du système.
Enlever soigneusement les salissures et l'eau sale.

Éliminer correctement les salissures et l'eau sale.

Retirer l'échangeur thermique à plaques
Personnel :
Gestionnaire de site

Equipement de protection :
Harnais de sécurité

Casque de chantier

Chaussures de sécurité

Gants de protection

Outil spécial :
Clé spéciale TROX

1. Mettre hors tension la centrale de traitement de
l'air et empêcher sa remise en route accidentelle,
Ä Chapitre 2.5 « Sécurité contre le redémar-
rage » à la page 11.
2. Ouvrir les trappes de visite de l'échangeur ther-
Ä Chapitre 5.4.1 « Ouverture
mique à plaques,
des trappes de visite » à la page 56.
Maintenance > Nettoyage de la centrale de traitement de l'air
Centrale de traitement d'air X-CUBE compact

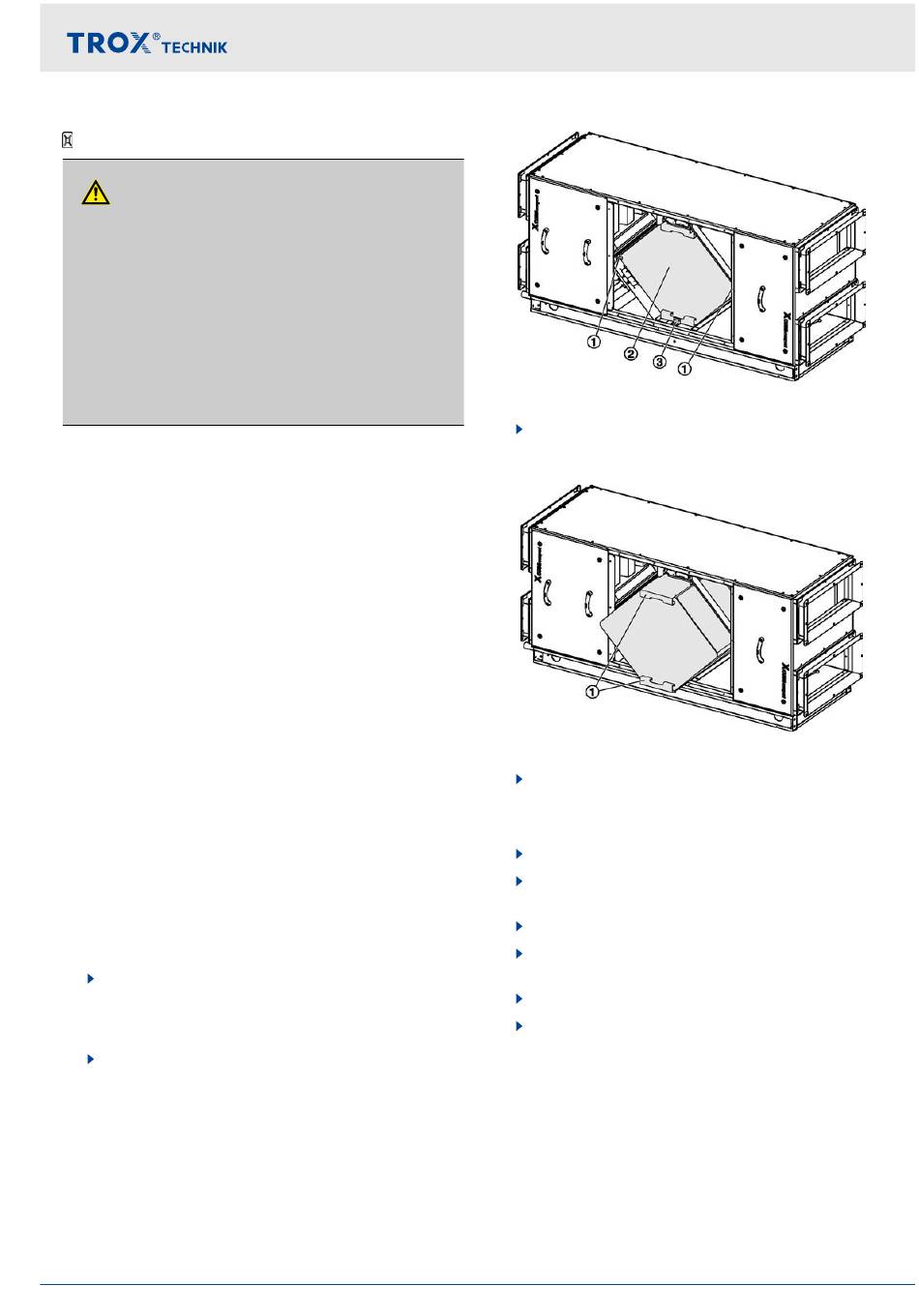

Fig. 56: Retrait des pattes
3. Retirer les deux pattes sur les côtés
(Voir la Fig. 56/1) de l'échangeur thermique à pla-
ques et celle du fond (Voir la Fig. 56/1).
Fig. 57: Retrait de l'échangeur thermique à plaques
4. Retirer l'échangeur thermique à plaques à l'aide
des poignées (Voir la Fig. 57/1).
ð L'échangeur thermique à plaques a été retiré.
5. Nettoyer l'échangeur thermique à plaques.
6. Monter à nouveau l'échangeur thermique à pla-
ques en suivant les étapes dans l'ordre inverse.
7. Fermer les trappes de visite.
8. Préparer le redémarrage,
tension » à la page 26.
9. Ôter le cadenas du sectionneur.
10. Redémarrer la centrale de traitement d'air,
pitre 4.5 « MIse en marche de la centrale de trai-
tement d'air » à la page 27.
Maintenance
Ä « Avant la mise sous
Ä Cha-
