RS232 (DB9) Connexion des broches
Broche 2 : Ligne de transmission de la balance (TxD)
Broche 3 : Ligne de réception de la balance (RxD)
Broche 5 : Signal de masse
Broche 7 : Prêt à envoyer (établissement de liaisons) (CTS)
Broche 8 : Demande d'émission (établissement matériel de liaisons) (RTS)
9.5
Interface USB
Le kit d'interface USB Ohaus reste la solution unique au problème de connexion d'une balance sur un ordinateur
en utilisant l'USB (Universal Serial Bus). Les dispositifs USB sont classés en catégories telles que des lecteurs de
disques, des caméras numériques, des imprimantes, etc. Les balances n'ont pas de classification communément
utilisée, c'est pourquoi l'interface USB Ohaus utilise une interface générique basée sur l'interface série RS232
standard.
Les données sont envoyées de la balance vers un ordinateur au format USB. Les données USB sont dirigées vers
un port virtuel.Ce port apparaî t alors comme un port RS232 pour le programme d'application.
Lors de l'envoi d'une commande depuis un ordinateur vers la balance, le programme d'application envoie une
commande vers le port virtuel comme s'il s'agissait d'un port RS232. L'ordinateur dirige alors la commande depuis
le port virtuel vers le connecteur USB de l'ordinateur sur lequel la balance est connectée. Le port reç oit le signal
USB et réagit à la command.
Le kit d'interface USB comprend un CD avec les pilotes logiciels afin de créer le port USB virtuel nécessaire sur
l'ordinateur. .
Configuration requise
PC fonctionnant sous Windows 98
®
Windows 7
Port USB disponible (type A, 4 broches, femelle))
Connexion USB
Port USB de la balance se termine avec un mini USB.
Un câble USB (type B/mâle vers type A/mâle) est nécessaire (non fourni).
1. S'assurer que la balance est sous tension et fonctionne correctement.
2. Mettre l'ordinateur sous tension et vérifier que le port USB est activé et fonctionne correctement.
3. Brancher le connecteur USB du câble dans le port USB de l'ordinateur et dans celui de la balance.
®
Windows
détectera un dispositif USB et l'assistant Nouveau matériel sera initialisé.
Installation du logiciel du port virtuel
1. Insé rer le CD fourni dans le lecteur de CD de
l'ordinateur.
Les diverses versions de Windows
des é tapes lé gè rement diffé rentes lors du
chargement des pilotes se trouvant sur le CD.
Dans toutes les versions, l'assistant Nouveau
maté riel vous guidera au cours des étapes
requises afin de sé lectionner le pilote se
trouvant sur le CD.
2. Aprè s avoir cliqué sur Terminé , le port virtuel
doit ê tre prê t à l'utilisation.
®
Windows
ajoute géné ralement le port virtuel en
sé quence aprè s le numé ro de port COM le plus
é levé . Par exemple, sur un PC é quipé avec 4
ports COM, le port virtuel deviendra COM5.
Lors de l'utilisation de l'interface USB avec des
programmes qui limitent le nombre de
dé signations de ports COM (par exemple,
Ohaus MassTracker n'autorise que COM1, 2, 3
et 4), il peut s'avé rer né cessaire d'attribuer un
de ces numé ros de port au nouveau port virtuel.
Ceci peut être réalisé dans Paramètres des ports de l'utilitaire Gestionnaire de périphériques se trouvant sur le
panneau de configuration de Windows.
®
®
, Windows 98SE
, Windows ME
®
pré sentent
®
, Windows 2000

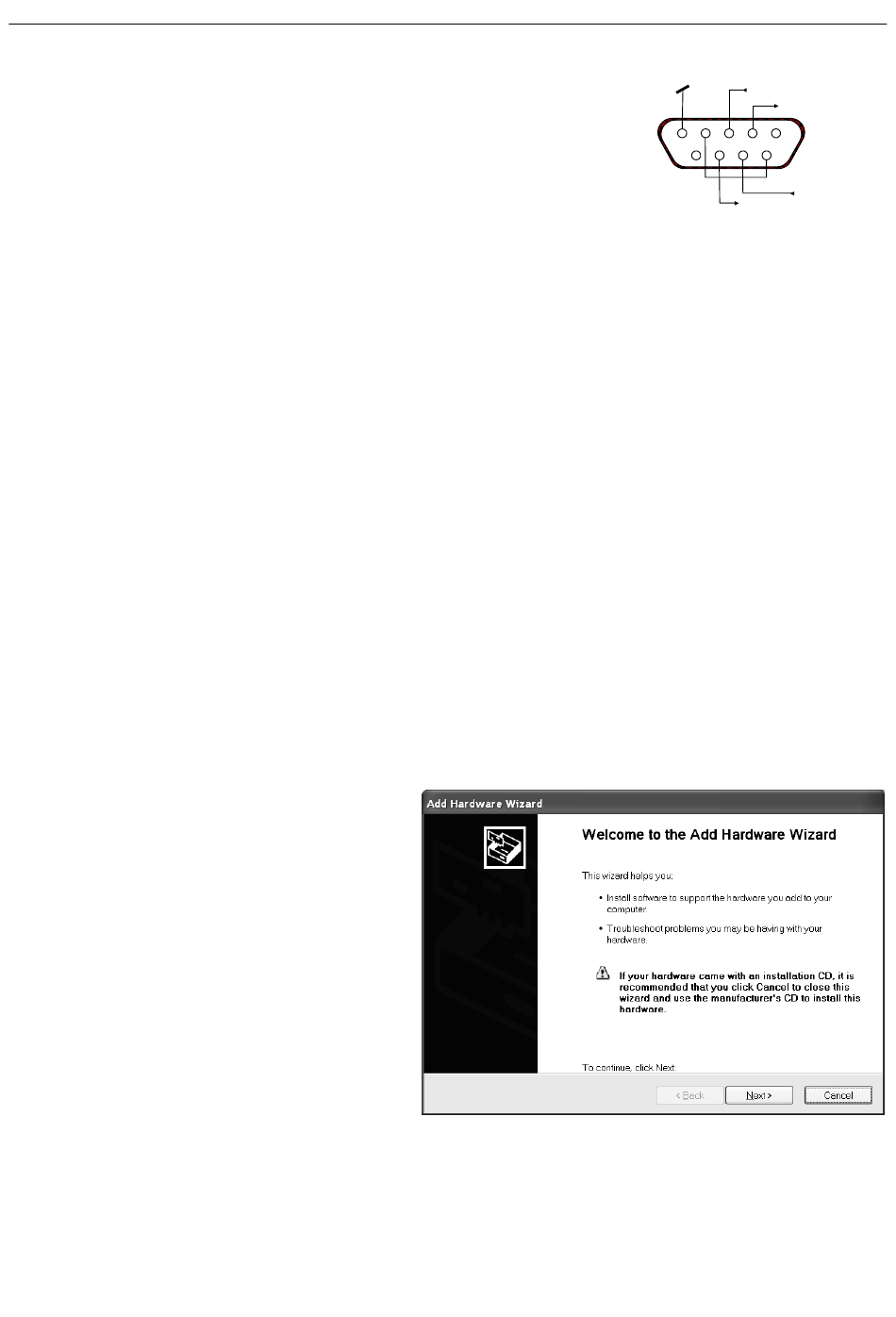

Exemple de l'assistant Matériel de Windows XP
