Connexion d'une sortie analogique/alarme
Le câble de sortie analogique/alarme se branche au connecteur d'alarme
situé sur le côté de l'instrument. Cette fonctionnalité est disponible
uniquement sur les modèles de bureau (8530/8531).

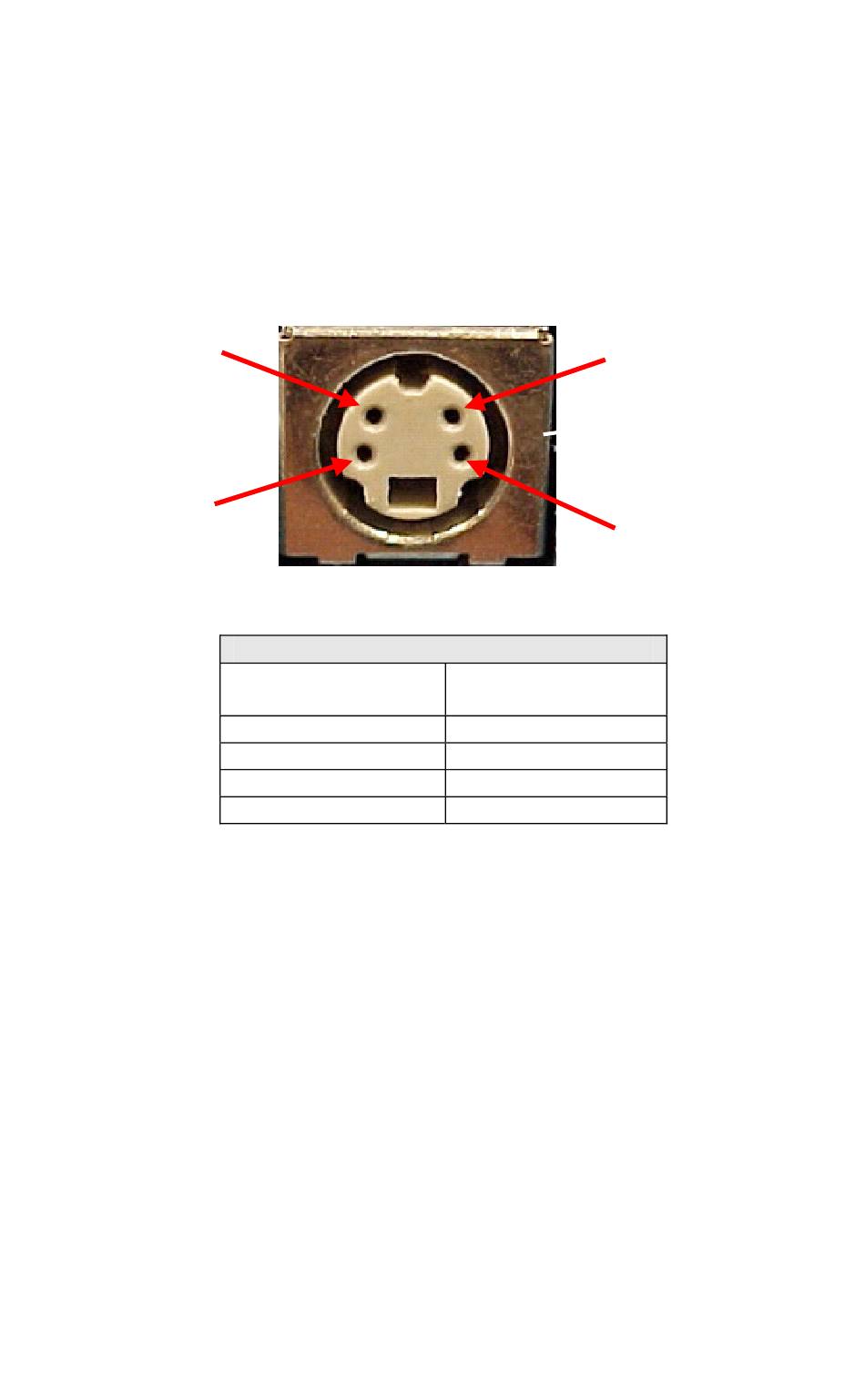

Le câble dispose d'un connecteur mini-DIN à quatre broches. L'illustration
ci-dessous présente les broches de sortie du connecteur et la disposition des
fils du câble.
Sortie analogique
(+)
Mise à la terre
analogique (–)
Câblage de la sortie analogique
Spécifications système :
•
Tension de sortie : 0 à 5 Vcc.
•
Impédance de sortie : 0,01 ohm.
•
Courant de sortie maximum : 15 mA.
•
Veillez à observer une polarité correcte (voir les broches de sortie ci-
dessus).
Le câble de sortie fourni par TSI (référence 801652) porte l'étiquette du
schéma de câblage. Vous aurez peut-être besoin de matériel supplémentaire
non fourni par TSI pour établir des connexions au système. Il est de la
responsabilité de l'utilisateur de spécifier et de fournir tout l'équipement
supplémentaire.
14
Connecteur mini-DIN à 4 broches
Schéma du câblage
Fil marron
Fil orange
Fil rouge
Fil blanc
Fil noir
Figure 2-6 : Schéma du câblage
Alarme positive
(+)
Mise à la terre
de l'alarme (–)
Mise à la terre
analogique
Sortie analogique
Alarme (+)
Alarme (-)
Blindage
Chapitre 2
