Manuel utilisateur du testeur portatif
3.13 Multimètre numérique
Le testeur d'installation intégré est équipé d'une fonctionnalité de multimètre numérique,
qui peut être utilisée pour mesurer la tension et le courant CA/CC, la résistance, la
capacitance et la conductivité de la diode et du circuit. Il est également équipé de
plusieurs interfaces d'extension qui peuvent étendre plus de fonctions de mesures.

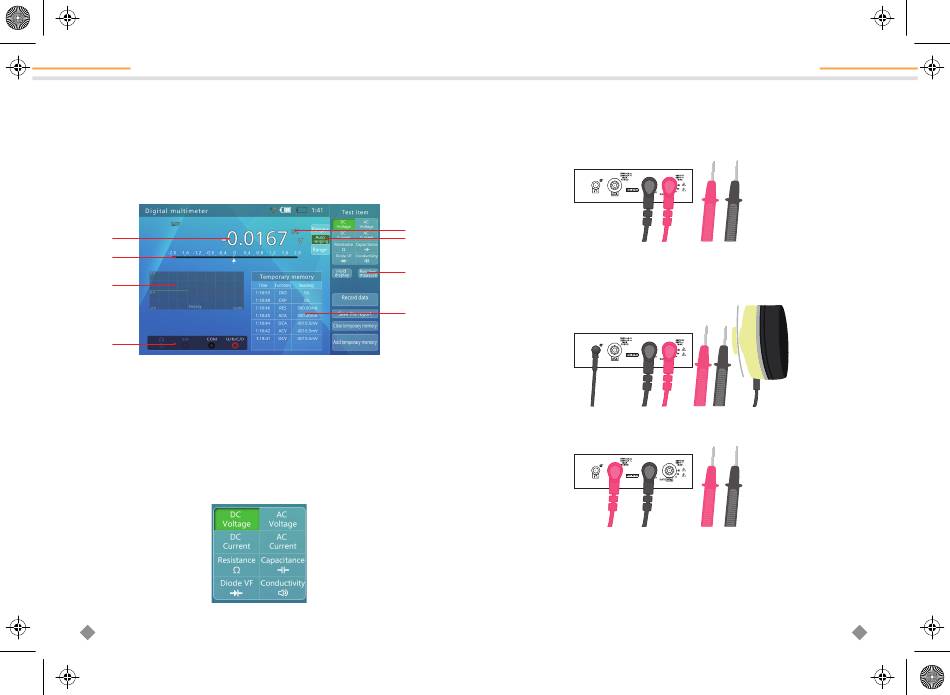

Cliquez sur le bouton du « Multimètre numérique » (Digital multimeter) pour accéder à
l'interface du multimètre numérique. L'interface de la fonction du multimètre numérique
est la suivante :
B
C
E
G
A : Message de statut de différence et de
E : Graphique d'enregistrement de données
verrouillage
B : Lectures digitales
F : Indique courant CA/CC
C : Pointeur analogue
G : Sélection de fonction
D : Enregistrement des données
H : Plage manuelle/automatique
1. Méthodes de fonctionnement
a) Cliquez sur/sélectionnez la fonctionnalité de mesure requise. Les fonctionnalités
correspondant aux lettres ou symboles sont les suivantes :
47
F
H
A
D
ou forme d'onde du signal CA
Manuel utilisateur du testeur portatif
b) Connectez la sonde de test correctement selon la fonction sélectionnée. (comme
illustré sur la figure)
i.
Mesure de la tension (CA/CC), de la résistance et de la capacitance. Connectez la
sonde rouge à V/Ω et la sonde noire à COM.
ii. Mesure de la conductivité de la diode et du circuit Connectez la sonde rouge à V/Ω
et la sonde noire à COM Si besoin, connectez un casque ordinaire à l'interface
casque pour entendre clairement les messages dans un environnement bruyant.
iii. Mesure du courant (CA/CC). Connectez la sonde rouge à mA et la sonde noire à
COM.
48
