T E C H N O L O G I E
Niveau

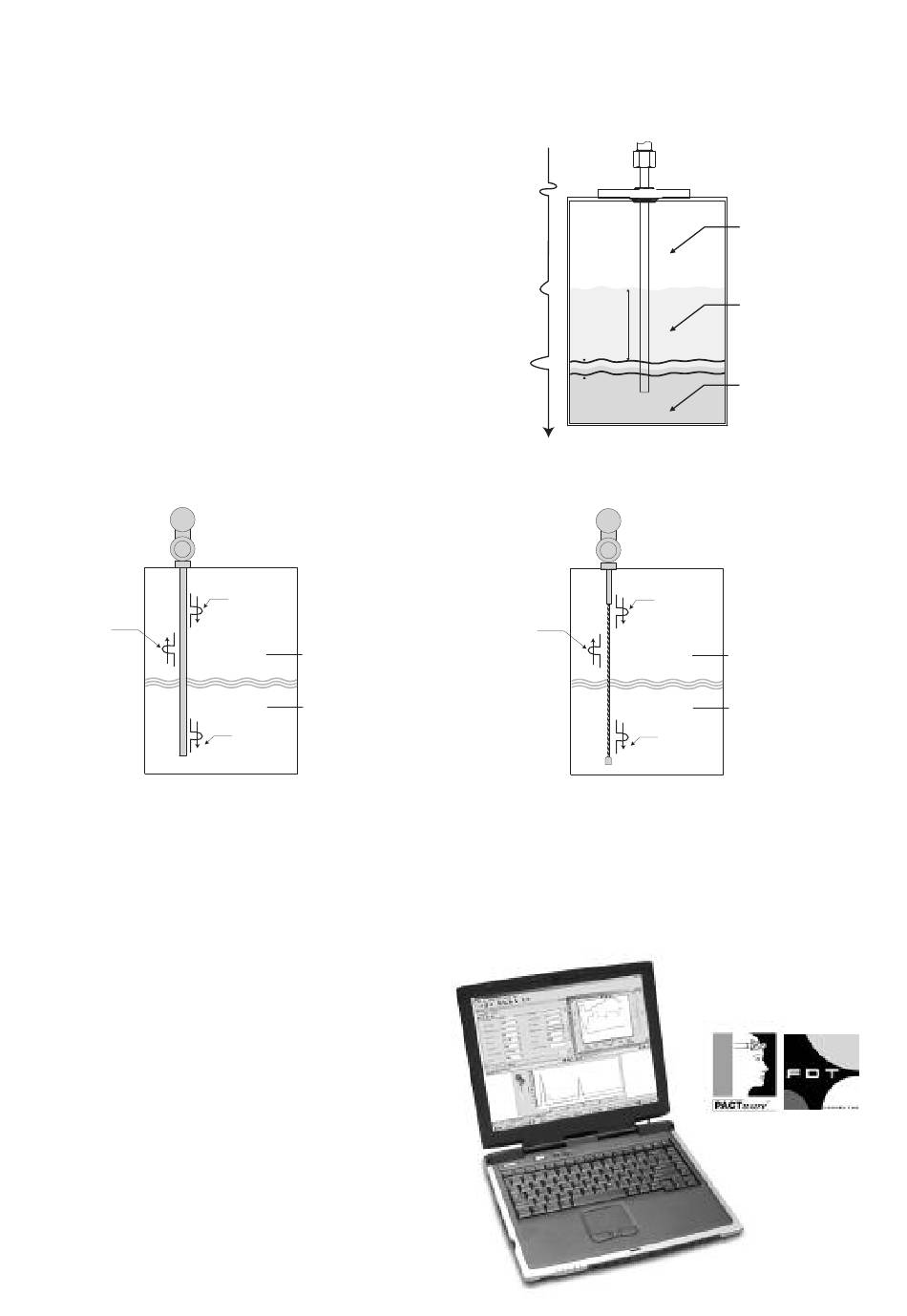

Le radar à ondes guidées Eclipse
TDR (Time Domain Reflectometry). La technologie TDR émet des
impulsions d'énergie électromagnétique dans un guide d'onde
(sonde). Lorsqu'une impulsion atteint une surface du liquide qui
possède une constante diélectrique supérieure à l'air (
dans lequel elle se déplace, l'impulsion est réfléchie. La durée de
déplacement de l'impulsion est mesurée par un circuit intégré
ultrarapide qui fournit une mesure précise du niveau de liquide.
Même après réflexion de l'impulsion par la surface supérieure, une
partie de l'énergie continue son déplacement dans la sonde GWR
au travers du liquide supérieur. L'impulsion est à nouveau réfléchie
quand elle atteint le liquide inférieur à diélectrique plus élevé,
comme montré sur l'illustration.
Interface
L'Eclipse
® 705 est capable de mesurer à la fois un niveau de liqui-
de supérieur et un niveau d'interface liquide-liquide. Il faut que le
liquide supérieur ait une constante diélectrique comprise entre 1,4
et 5, et le liquide inférieur une constante diélectrique supérieure à
15. Une application typique serait de l'huile sur de l'eau, la couche
supérieure d'huile étant non conductrice (
inférieure d'eau très conductrice (
che supérieure doit être > 50 mm. La couche supérieure maxima-
le est limitée à la longueur de la sonde GWR 7MT, qui est de
6,1 m maximum.
Niveau
Impulsion
réfléchie
L O G I C I E L P C P A C T w a r e
Le logiciel PC PACTware et le nouvel outil standard Field
Device Tool (FDT) élèvent la mesure de niveau par radar à
un niveau d'efficacité et de convivialité jamais atteint. Le
puissant transmetteur radar Eclipse a toujours été facile à
utiliser grâce à son programme linéaire. PACTware exploite
cette facilité d'utilisation en y ajoutant une interface logiciel-
le graphique. Il suffit de connecter le PC par une interface
série à la boucle HART pour avoir accès à toutes les fonc-
®
tions rapidement, facilement et de manière sûre.
Pour plus d'informations, reportez-vous aux bulletins
59-101 et 59-601 de PACTware.
2
® est basé sur la réflectométrie
ε
r de 1)
ε
r ± 2,0), et la couche
ε
r ± 80). L'épaisseur de la cou-
Impulsion
initiale
ε ε
Air r = 1
ε ε
Liquide r > 1,4
Impulsion
transmise
®
Couches d'émulsions
Comme des couches d'émulsions peuvent atténuer l'intensité du
signal réfléchi, le transmetteur Eclipse
lisé que pour les applications d'interface possédant des couches pro-
pres, distinctes. Contacter l'usine pour une assistance spécifique.
Interface
Signal de
référence
Signal du
niveau
> 50 mm
supérieur
Signal du
< 50 mm
niveau
d'interface
Temps
Sonde monotige
Impulsion
réfléchie
® Modèle 705 ne devrait être uti-
ε ε
Air r = 1
Fluide à faible
diélectrique
ε ε
(par ex. huile, r = 2)
Fluide à grand
diélectrique
ε ε
(par ex. eau, r = 80)
Impulsion
initiale
ε ε
Air r = 1
ε ε
Liquide r > 10 100
Impulsion
transmise
