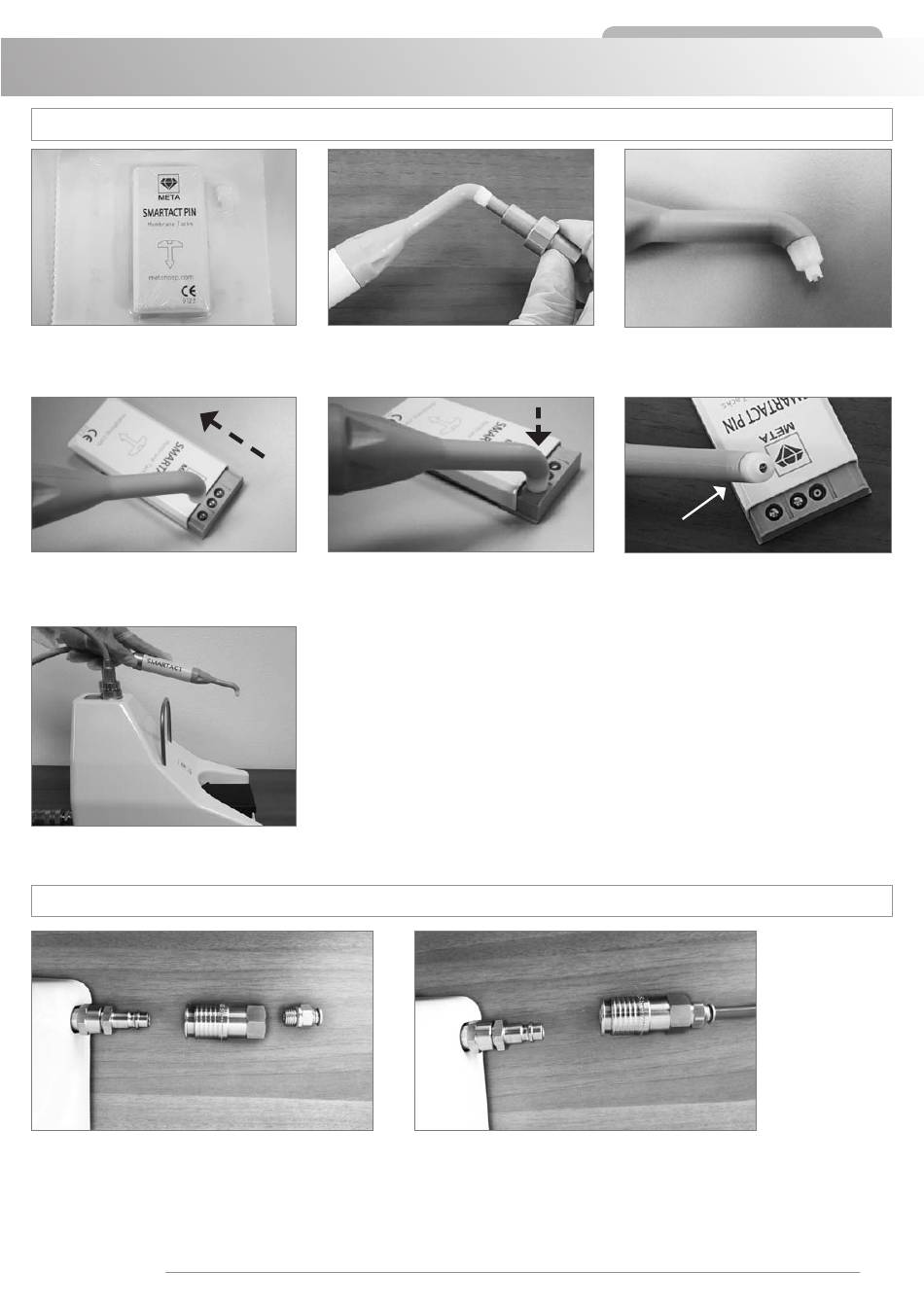

Annexe 2 – Montage des clous Smartact sur l'instrument
Photo. 15
Ouvrir le blister stérile Smartact Pin Code 4730.
Photo. 18
Ouvrir le conteneur Smartact Pin.
Photo. 21
Le système Smartact est prêt à être utilisé.
Annexe 3 – Montage du kit de raccordement air
Photo. 22
Introduire la prise à embout femelle ¼, le raccord droit cylin-
drique mâle et le tuyau de 6 mm ¼ fourni avec le kit.
Smartact
Photo. 16
Prélever, dans le blister, la pince battante
jetable et la visser sur le corps courbe à l'aide
de la clé fournie à cet effet avec le kit.
Photo. 19
ntroduire le battant jetable à l'intérieur du loge-
ment prévu à cet effet et prélever le clou (Photos
21).
Photo. 23
Ainsi monté, le système peut à présent être fixé au connecteur
mâle de la pédale. Ensuite, raccorder le système à la prise
d'air comprimé du cabinet médical (au besoin, se doter d'un
réducteur de pression pour garantir une pression de service
comprise entre 2 et 6 bar).
Smartact
Photo. 17
Veiller à bien s'assurer que le filetage a été cor-
rectement engagé et que la pince battante a été
vissée à fond.
Photo. 20
Clou placé sur le battant jetable.
17
