Manfrotto 303SPH Instructions
Les langues disponibles
Les langues disponibles
Manuels Connexes pour Manfrotto 303SPH
Sommaire des Matières pour Manfrotto 303SPH

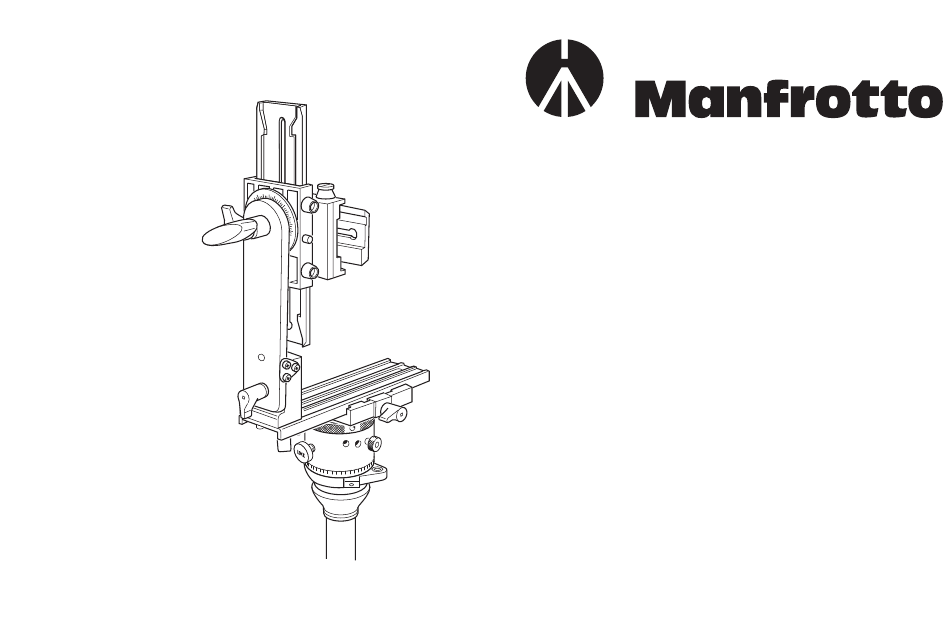

- Page 1 INSTRUCTIONS 303SPH...
- Page 3 INDEX Pag. 4 - 11 “ 12 - 19 “ 20 - 27 “ 28 - 35 “ 36 - 43...
- Page 28 À moins que votre trépied ne soit équipé d'un dispositif de mise à niveau intégré (tel que le trépied Manfrotto MDeVe à demi-boule de 50 mm), il vous faudra utiliser l'un des dispositifs de mise à niveau de la gamme Manfrotto afin d'assurer une mise à...
- Page 29 MONTAGE DU BOITIER Retirez le système principal coulissant (fig. 2) en desserrant la molette "D". Pour le faire coulisser complétement hors de la base, appuyez sur le bouton de sécurité "E". Retirez le plateau du boîtier "CP" (fig. 3) en desserrant la molette "G".
- Page 30 REMARQUE La position du boîtier "M" par rapport au plateau long "F" doit être réglée : desserrez la vis "O" pour faire coulisser la base. Pour obtenir la position idéale du boîtier, regardez dans le viseur et faites coulisser le boîtier vers l'arrière. Dès que vous apercevez l'extrémité...
- Page 31 ALIGNEMENT VERTICAL DE L’APPAREIL Si l’appareil n’est pas parfaitement axé verticalement (voir fig.7b), vous pourrez l’ajuster, en vissant ou dévissant légèrement la vis sans tête “GS” RÉGLAGE APPROXIMATIF DU "POINT NODAL" (Voir figure 8) : Alignez l'axe optique "Q" de l'appareil avec l'axe de rotation panoramique "R" en prenant l'inscription "CENTER" du plateau comme référence : desserrez la vis "V"...
- Page 32 RÉGLAGE PRÉCIS 10 11 DU "POINT NODAL" Si la scène à photographier comporte des objets situés à des distances variables par rapport au photographe (objets proches et éloignés), le "Point Nodal" doit être réglé plus précisément de la manière suivante (cette procédure est possible avec les appareils reflex UNIQUEMENT) : Remarque :...
- Page 33 RÉGLAGE LATÉRAL (Voir figure 11) : Choisissez un cadre contenant un objet proche "1" et un objet éloigné "2" dans le même champ de vision horizontal. (Voir figures 11A et 11B) : dévissez la molette "AF" et faites tourner le boîtier sur son axe panoramique de sorte que les deux objets se retrouvent d'abord sur le côté gauche du cadre, puis sur le côté...
- Page 34 INSTRUCTIONS POUR LES PRISES DE VUES PANORAMIQUES SPHÉRIQUES Vous pouvez obtenir un plan panoramique sphérique en rassemblant des séquences panoramiques prises depuis différents angles horizontaux. Il vous faut d'abord choisir le nombre de séquences panoramiques dont vous aurez besoin pour effectuer 360°, selon l'angle de l'objectif que vous utiliserez. Avant de commencer la séquence panoramique, choisissez l'angle vertical de base à...
- Page 35 CENTER FC/FS CENTER PLATEAUX SUPPLÉMENTAIRES Si vous possédez un appareil très compact, nous vous recommandons d'utiliser les deux plateaux courts "SC" (fig. 13) et "FC" (fournis avec la tête) à la place des deux plateaux longs "F" et "S", afin de réduire le volume et le poids du système. Pour remplacer le plateau "S", dévissez la vis "SD"...
- Page 44 Cod. 303,14 - 06/06 Copyright © 2004 Manfrotto Bassano Italy...
