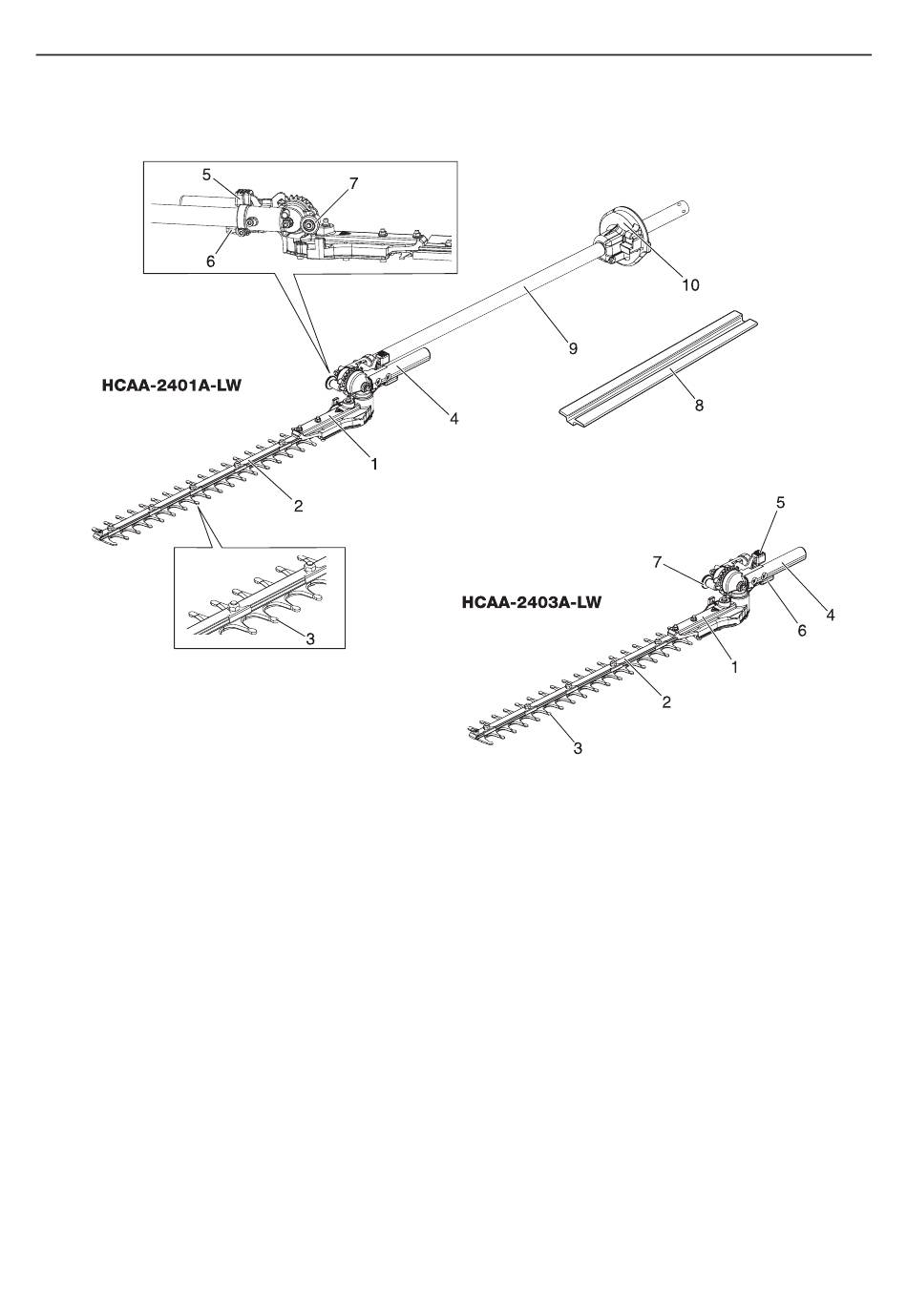

1. Getriebegehäuse Im Getriebegehäuse befindet sich das
Getriebe, über das die Schneidmesser angetrieben
werden.
2. Messerbalken und Obermesser Teil der Baugruppe mit
Obermesser und Abscherplatte, durch den der
Schneidvorgang bewirkt wird.
3. Stumpfes Verlängerungsteil Stumpfe Verlängerung der
Schneidvorrichtung.
4. Einstellhebel für Schneidvorrichtung Bietet einen si-
cheren Griff beim Verstellen des Schnittwinkels.
5. Verriegelung Befestigt den Winkel der Schneidvorrich-
tung.

Beschreibung

6. Entriegelung Sicherheitsvorrichtung, die verhindern soll,
dass die Verriegelung unerwartet gelöst wird.
7. Knopf Löst die Drehregelung, wenn er gezogen wird.
8. Messerabdeckung Bei Transport oder Lagerung des Ge-
räts Messerabdeckung stets anbringen.
9. Außenrohr Geräteteil, das als Gehäuse für die Antriebs-
welle dient.
10. Handschutz Schutz zwischen dem vorderen Handgriff
und der Schneidvorrichtung, um die Hand bei eventuel-
lem Abrutschen vom Griff vor Verletzungen zu schüt-
zen.
