Notice d'installation
Plan de cuisson à induction avec hotte d'aspiration intégrée
CombiCookTop V2000/V4000 I804
Conseils généraux d'installation
▪ Le plan de travail doit être plan pour assurer l'étanchéité nécessaire contre l'infiltration de liquides.

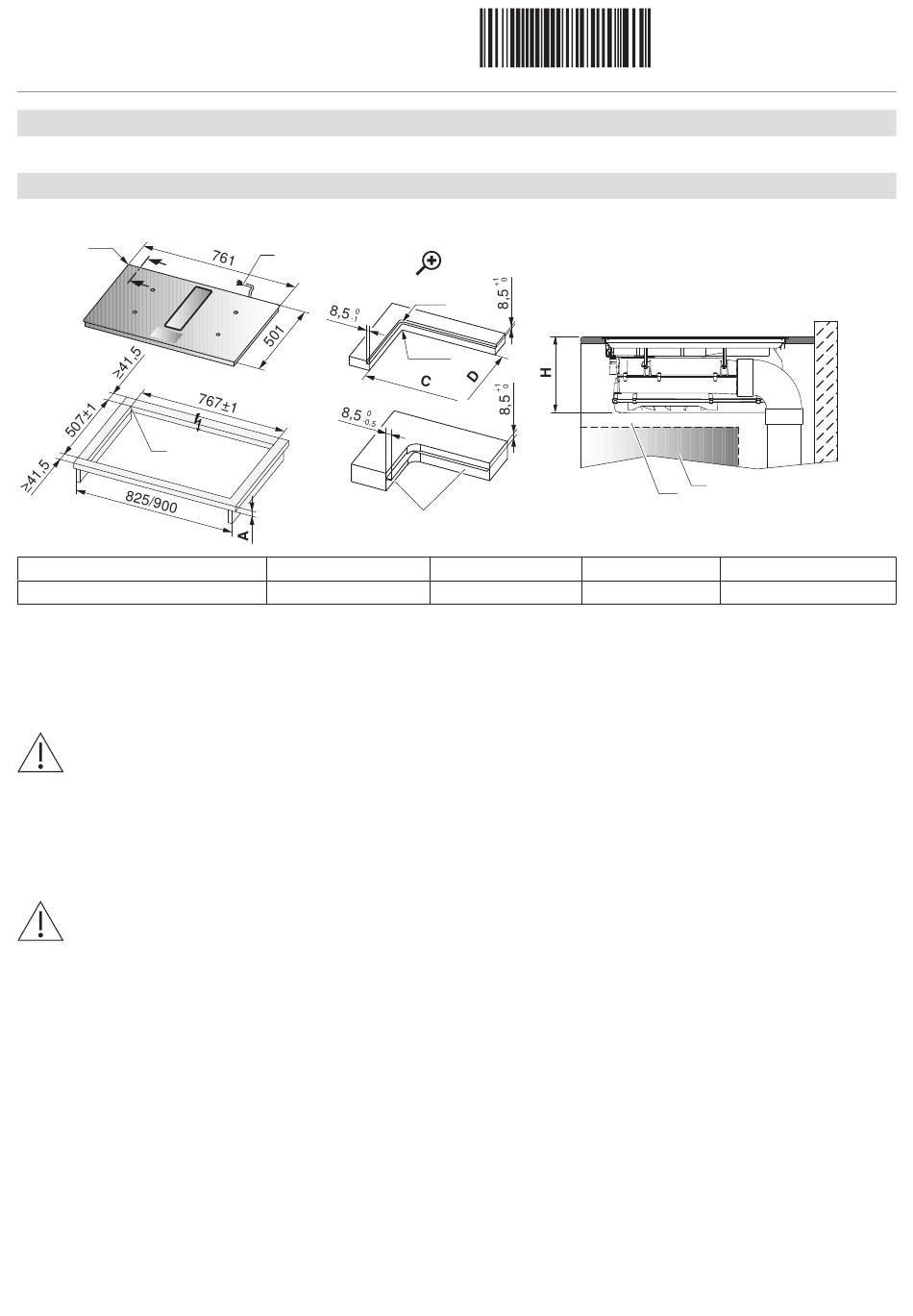

Encastrement à fleur
L'agencement des plaques du plan de cuisson à encastrer peut être différent du plan de cuisson représenté!
Ri
Y
Y
Z
Désignation du modèle
CombiCookTop V2000/V4000 I804
A
Epaisseur du plan de travail (au gré du fabricant)
H
Dimension mesurée du bord supérieur du plan de travail au
bord inférieur du plan de cuisson
St
Equerre en acier collée ou vissée
S
Tiroir
S'assurer d'accéder par le bas au meuble sur toute sa largeur dans le cadre de travaux de service et de maintenance.
Si un fond intermédiaire est prévu entre le tiroir et l'appareil, il est nécessaire de démonter ce fond intermédiaire par
le bas.
Installation
▸
Réaliser avec précision l'ouverture d'encastrement.
– La surface de pose peut être fraisée ou créée par le montage de tasseaux en bois/pierre ou avec un kit d'équerres en acier (voir
Accessoires).
L'accès à l'appareil par le dessous doit être assuré sur toute la surface de la découpe. En cas de service, le généra-
teur d'induction avec la tôle d'appui peut être démonté par le bas. Les caches anti-contact doivent pouvoir être dé-
vissés par le bas.
▸
Préparer la découpe et l'appareil conformément aux indications du guide de masticage fourni.
▸
Procéder soigneusement à la pose du mastic autour de l'appareil et laisser sécher les joints de mastic silicone pendant au moins
24 heures.
▸
Effectuer éventuellement le raccordement au réseau électrique avant de mettre l'appareil en place.
K
Ra
R0–5
St
A
20 à 70 mm
1148538-02
Z
C/D
750/490
W
Paroi latérale
K
Longueur de câble : 170 cm
Ri
Rayons d'angle de l'appareil
Ra Rayons d'angle extérieurs de la découpe
6
1148538-02
14.01.2022
Y – Y
S
W
H
Rayon d'angle Ra/Ri
206 mm
5/2,0 mm
