golmar Vista Plus CD-PLUS/R5 Manuel D'installation
Manuels Connexes pour golmar Vista Plus CD-PLUS/R5
Sommaire des Matières pour golmar Vista Plus CD-PLUS/R5

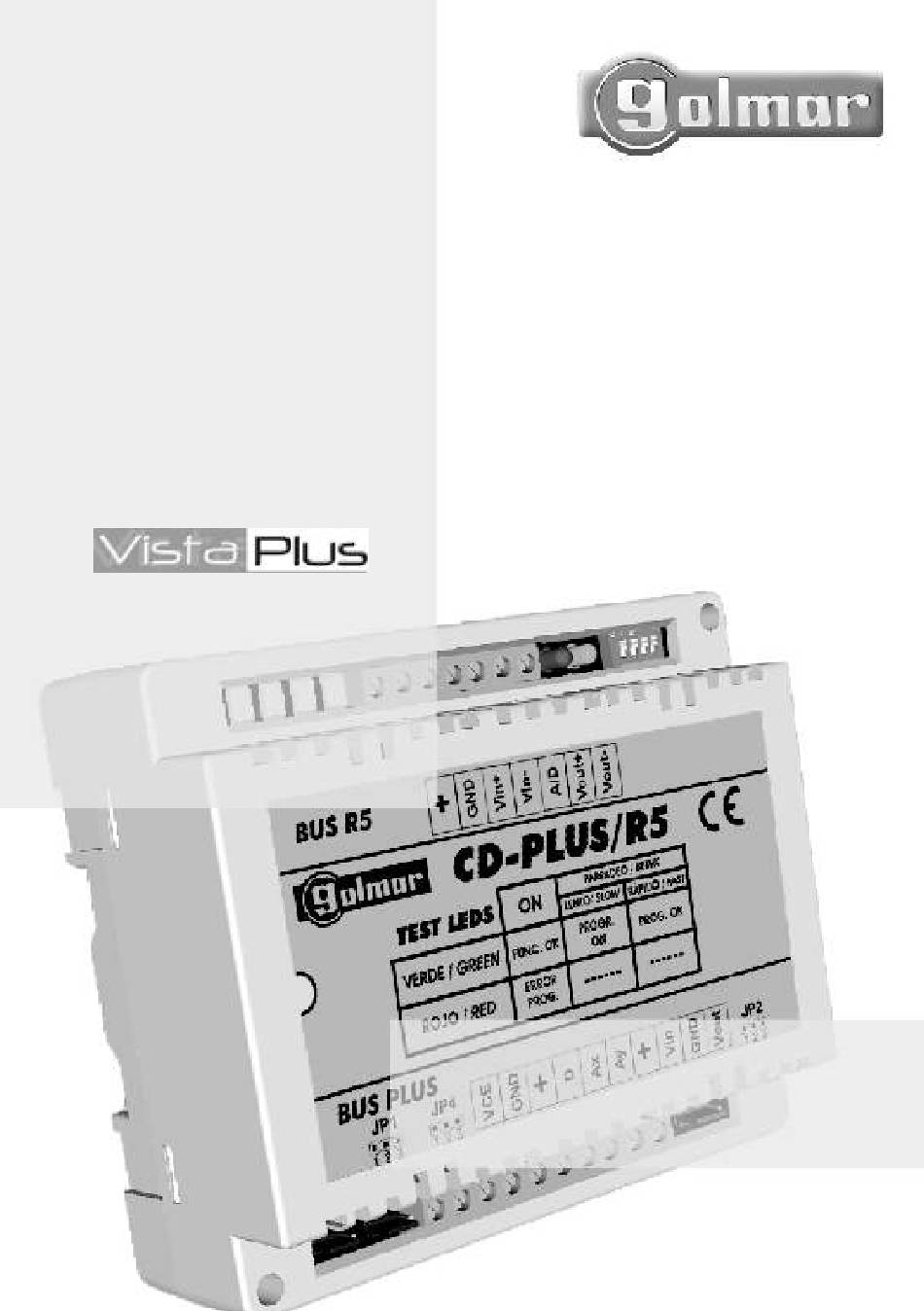

- Page 13 Convertisseur de protocole CD-PLUS/R5 manuel d'installation TCD-R5ML rev.0110...
-
Page 14: Caractéristiques Du Système
INTRODUCTION Nous tenons, tout d'abord à vous remercier et à vous féliciter pour l'acquisition de ce produit fabriqué par Golmar. La technologie avancée des composants qui constitue ce produit ainsi que notre certification ISO9001, assurent aux clients et utilisateurs un haut niveau de prestations et une satisfaction totale dans le fonctionnement de ce convertisseur de protocole. - Page 15 MODES DE FONCTIONNEMENT Codificateur de colonne montante (Plaques générales) Permet l'installation de plaques générales Plus avec des entrées intérieures VISTA PLUS pouvant intercaler de façon optionnelle une centrale de conciergerie CE-990 Plus entre les deux éléments. Ce type d'installation requiert un convertisseur pour chaque colonne montante intérieure.

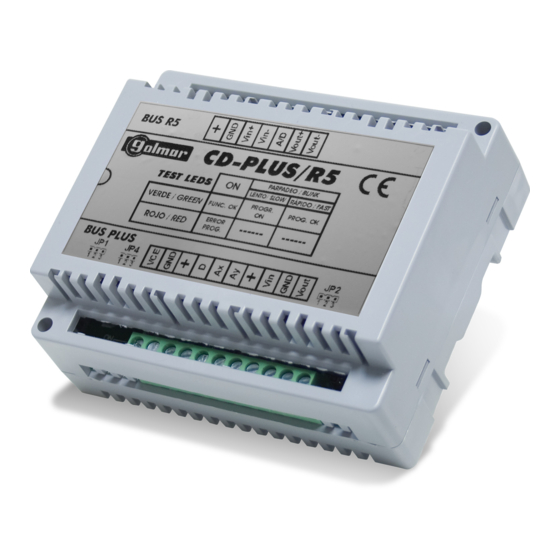

- Page 16 DESCRIPTION escription du convertisseur. Languette libératrice du rail DIN Leds d'autodiagnostic Micro-interrupteur de configuration Réglette de connexion R5 Réglette de connexion PLUS INSTALLATION étails de l'installation du convertisseur. Installez le convertisseur dans un endroit sec et protégé. 3,5 x 50 DIN-7971 Pour installer le convertisseur sur un mur, réaliser deux trous de 6 mm de diamètre, et introduire les chevilles.
-
Page 17: Configuration
Résistance de fin de ligne (Seulement en mode codificateur de colonne montante). Placer sur Off sur tous les convertisseurs excepté sur le dernier (fin de parcours du câble coaxial). A manipuler exclusivement par le personnel de Golmar. Toujours placer sur Off. *Valeur de fabrique... -
Page 18: Leds Autodiagnostique
étapes décrites à continuation. Accéder au mode de programmation de la plaque golmar et presser la touche clef et le code secret 13:15 de l'installateur (valeur de fabrique 1315), tel que l'indique le manuel de la plaque. - Page 19 SCHÉMAS D'INSTALLATION de interface de la centrale de conciergerie. Platea R5 Platea R5 RCPL R5 RCPL R5 R. Ligne R. Ligne D4L-R5 VD1+ VD1- SORTIE VD4- VD4+ VD2+ VD2- ENTRÉE VD3- VD3+ FA- PLUS/C Retirer le pontet de fin de ver.
- Page 20 SCHÉMAS D'INSTALLATION de codificateur de la colonne montante (plaques générales) Bâtiment 1 FA- PLUS/C ver. 938072 EL500/R5 230 110 0 CV1 +12 Réseau Plaque générale FA- PLUS/C BUS R5 GND MP VP Vout+ Vout- ver. 938072 CD-PLUS/R5 STADIO 230 110 0 BUS PLUS VCE GND Vin GND Vout...
- Page 21 SCHÉMAS D'INSTALLATION Bâtiment 250 FA- PLUS/C ver. 938072 EL500/R5 230 110 0 CV1 +12 Réseau FA- PLUS/C BUS R5 GND MP VP Vout+ Vout- ver. 938072 CD-PLUS/R5 230 110 0 BUS PLUS VCE GND Vin GND Vout Réseau P =Principale. S =Secondaire.
- Page 22 SCHÉMAS D'INSTALLATION de codificateur de la colonne montante (plaques à défilement de noms) Platea R5 Platea R5 RCPL R5 RCPL R5 R. Ligne R. Ligne D4L-R5 VD1+ VD1- SORTIE VD4- VD4+ VD2+ VD2- Plaque à ENTRÉE VD3- défilement de noms VD3+ Retirer le pontet de fin de ligne de tous les distributeurs...
- Page 23 RÉSOLUTION DES PROBLÈMES Mode interface de la centrale de conciergerie La centrale ne reçoit pas d'appels de la plaque. Vérifiez si vous pouvez recevoir des appels depuis n'importe quel moniteur (décrochez le combiné et pressez le bouton de gâche) En cas affirmatif, vérifiez la configuration de la centrale, que l'option capturer la plaque est activée et que sur la plaque, le micro-interrupteur numéro 6 se trouve sur ON.
- Page 24 RÉSOLUTION DES PROBLÈMES Lors de la réception d'appels depuis la plaque, l'image n'apparaît pas. L'image n'apparaît que lorsque les appels proviennent des plaques avec caméra. Vérifiez que vous avez utilisé l'entrée et la sortie correctes du convertisseur pour ce type d'installation (cf schéma page 21), que les micro-interrupteurs numéro 2 et 3 se trouvent sur ON et que la résistance de fin de ligne (JP2) est activée.
- Page 25 Protocol converter CD-PLUS/R5 Instructions manual TCD-R5ML rev.0110...
