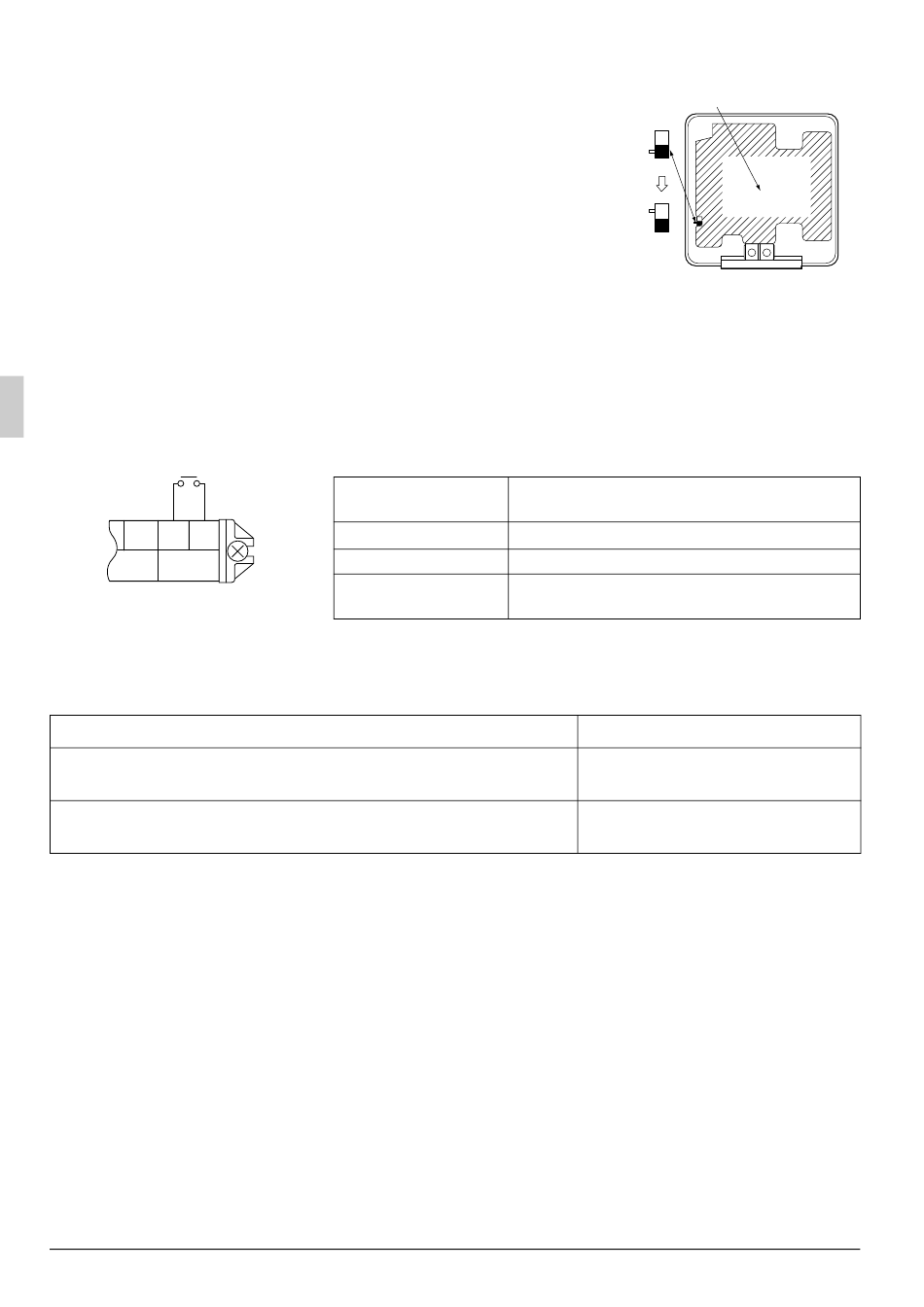

(2) Faire tourner l'interrupteur de commutation principal/
secondaire sur l'une des plaquettes de circuits
imprimés des deux télécommandes sur "S". (Laisser
l'interrupteur de l'autre télécommande réglé sur "M".)
(Reportez-vous à la Fig. 27)
Méthode de raccordement (Reportez-vous au point
"7. TRAVAUX DE CABLAGE ELECTRIQUE".)
(3) Enlevez le couvercle de service.
(4) Ajoutez la télécommande 2 (secondaire) au bornier
(6P) des télécommandes (P
boîtier de commande. (Il n'y a pas de polarité.)
(Reportez-vous à la Fig. 24 et au paragraphe 7-3
pour la taille des câbles.)
8-4 COMMANDE INFORMATISEE (ARRET FORCE ET MARCHE/ARRET)
(1) Spécifications du câblage et câblage
• Connectez l'entrée de l'extérieur vers les bornes T1 et T2 du bornier de raccordement (6P) de la télé-
commande.
l'entrée A
F2
T1
T2
ARRET
FORCE
Fig. 28
(2) Mise en action
• Le tableau suivant explique ARRET FORCE et FONCTIONNEMENT MARCHE/ARRET en réponse à
l'entrée A.
ARRET FORCE
L'entrée "MARCHE" arrête le fonctionnement
(impossible à l'aide des télécommandes).
L'entrée ARRET permet la commande à l'aide de la télécommande.
(3) Sélection de ARRET FORCE et de FONCTIONNEMENT MARCHE/ARRET
• Mettre sous tension puis utiliser la télécommande pour sélectionner le fonctionnement.
8-5 COMMANDE CENTRALISEE
• Pour la commande centralisée, il est nécessaire de désigner le No. de groupe. Pour plus de détails, se
référer au manuel de chaque commande pour commande centralisée en option.
21
, P
) situé dans le
1
2
Spécifications du
câble
Calibre
Longueur
Borne extérieure
Plaquette de circuits imprimés de
la télécommande
S
S
(Réglage d'usine)
M
(Une seule
télécommande
S
a besoin d'être
M
changée si les
réglages d'usine
sont restés
inchangés.)
Cordon gainé en vinyle ou câble (2 fils)
2
0,75 - 1,25 mm
Max. 100 m
Contact assurant la charge minimum
applicable de 15V DC, 1mA.
MARCHE/ARRET
L'entrée ARRET → MARCHE met
l'unité sous tension.
IL'entrée MARCHE → ARRET met
l'unité hors tension.
Fig. 27
Français
