Rouleau de jardin, rouleau à gazon en métal

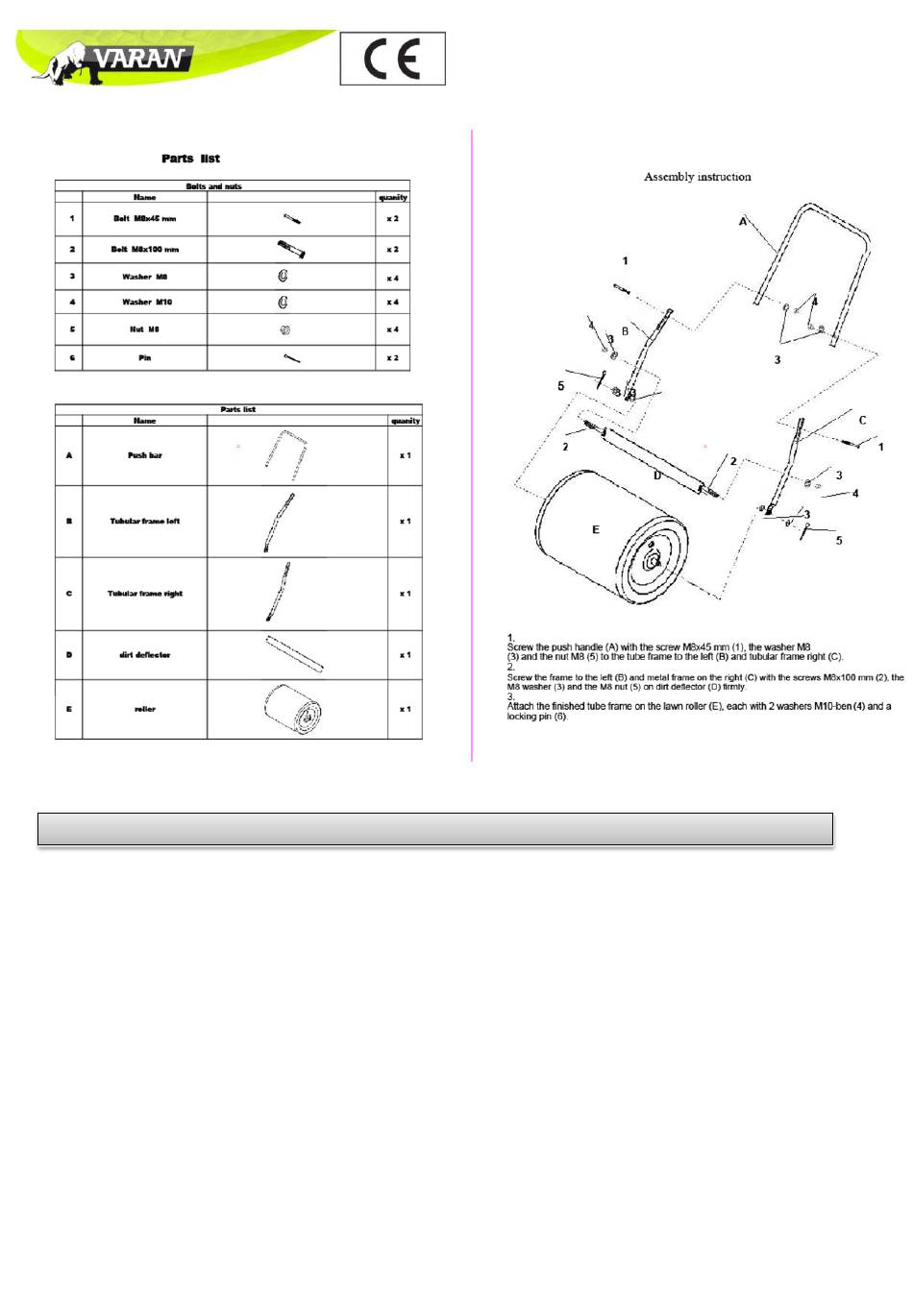

DESCRIPTIF DE MONTAGE
1. Visser la poignée de poussée (A) avec la vis M8x45mm (1), la rondelle M8 (3) et l'écrou M8 (5) au cadre tubulaire
à gauche (B) et au cadre tubulaire à droite (C).
2. Visser le cadre à gauche (B) et le cadre métallique à droite (C) avec les vis M8x100mm (2), la rondelle M8 (3) et
l'écrou M8 (5) sur le déflecteur d'impuretés (D).
3. Fixer le cadre tubulaire fini sur le rouleau à gazon (E), chacun avec deux rondelles M10-ben (4) et une goupille de
blocage (6).
