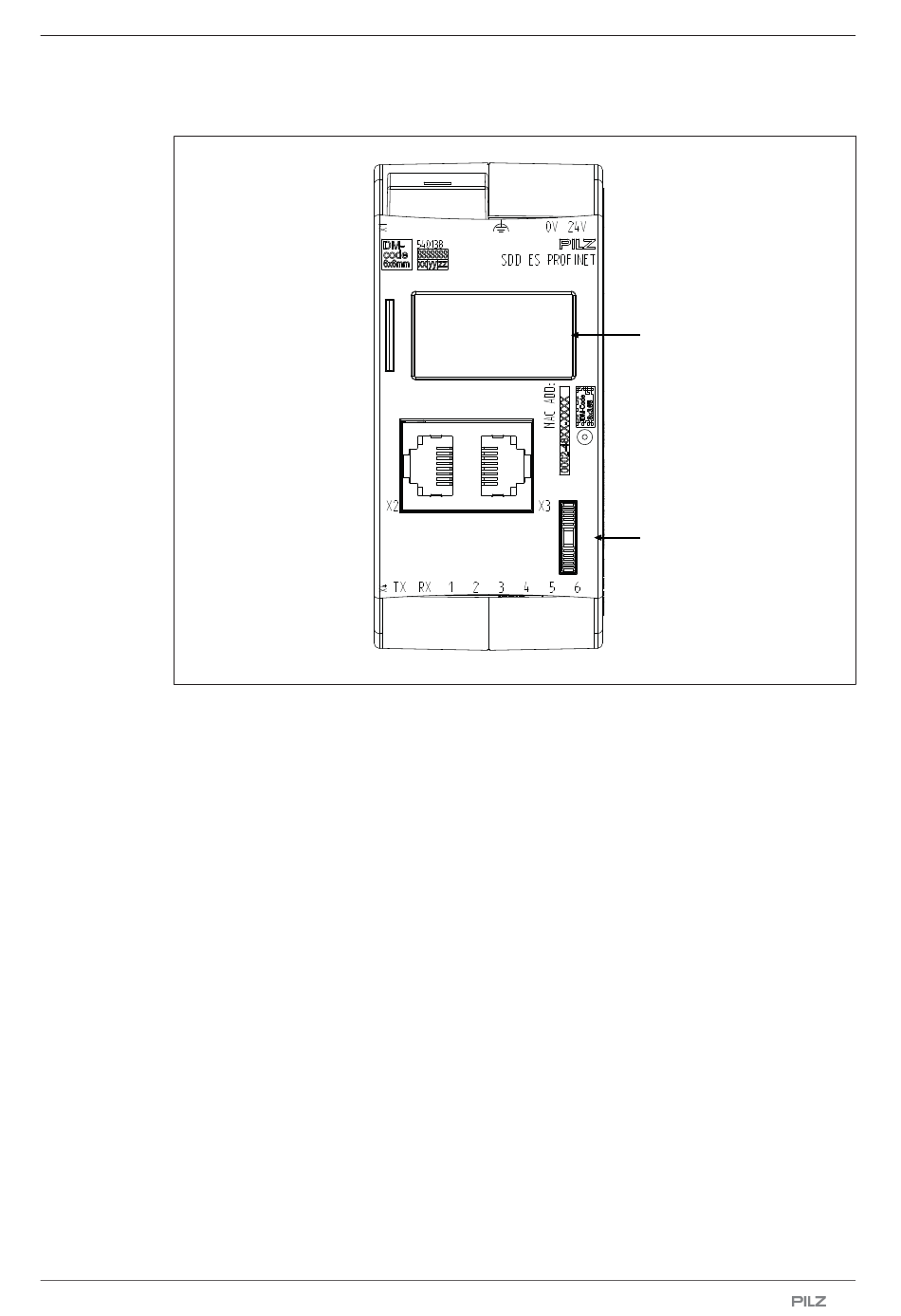

Vue de face
Légende
X1/X2 Interface PROFINET
X3 :
X4 :
[1] LED tension d'alimentation
[2] LED interface PROFINET
[3] LED Safety Device Diagnostics
[4] LED Start up
[5] LED défaut
[6] Afficheur
[7] Bouton multifonctions
Manuel d'utilisation SDD ES PROFINET
1003826-FR-03
[1]
[1]
[2]
[2]
[3]
[3]
[4]
[4]
[5]
[5]
}
Tension d'alimentation 0 V, 24 V
}
Mise à la terre
}
TX : sortie de raccordement de l'entrée d'information des appareils de sécurité
}
RX : entrée de raccordement de la sortie d'information des appareils de sécurité
}
1 à 6 : entrées / sorties configurables pour le raccordement d'entrées / sorties
d'informations à d'autres appareils (non intégrées dans le Safety Device Diag-
nostics)
[6]
[6]
[7]
[7]
