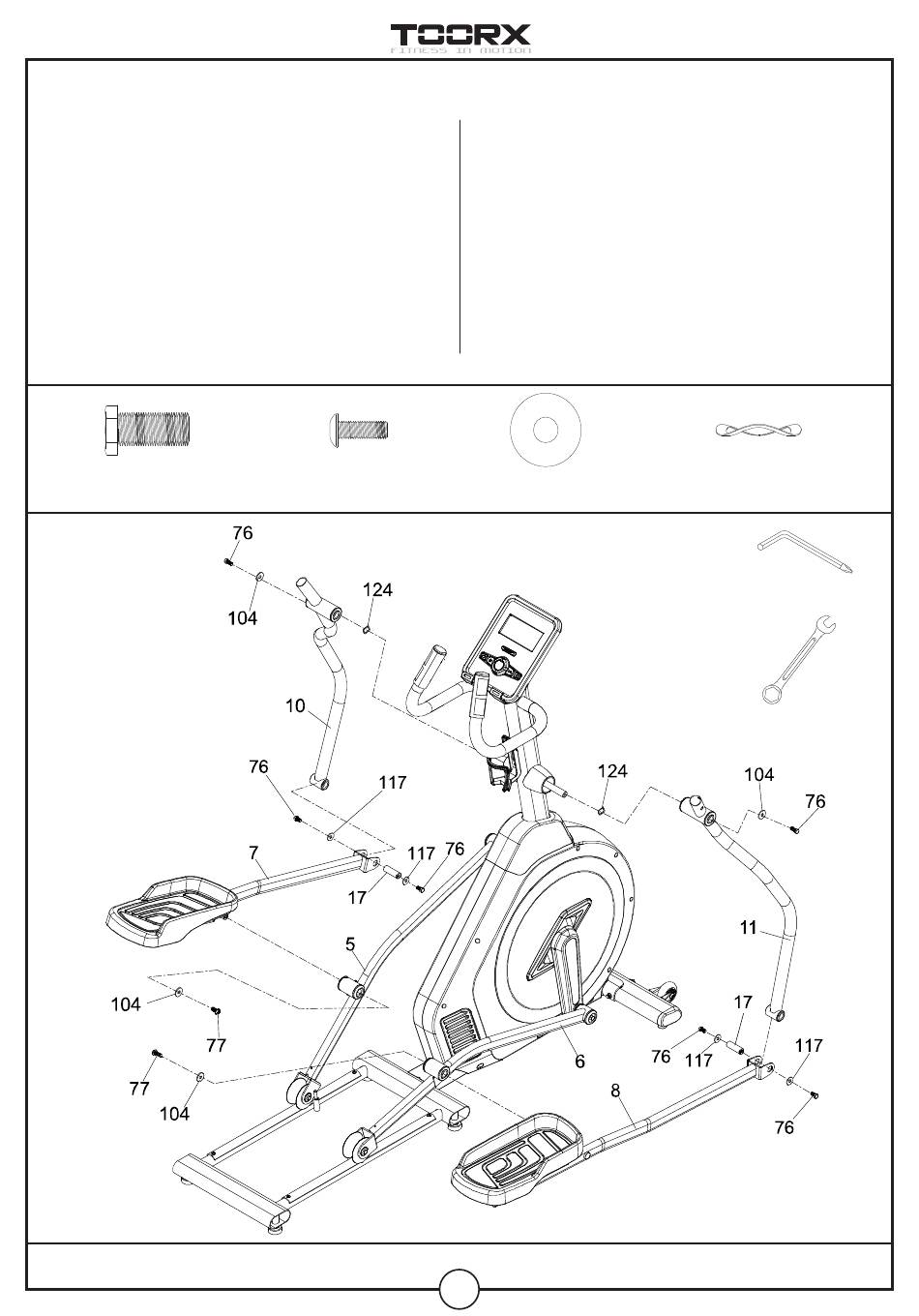

Assemblage des leviers inférieurs et despédales
• Insérez deux rondelles ondulées 124 dans les broches
latérales du montant de support de la console 9.
• Insérer la rotation du pivot des leviers inférieurs
gauche et droit 10 et 11, dans les goupilles latérales du
montant du support de console 9, puis verrouiller les
leviers inférieurs en serrant dans chacun une vis 76,
complète avec une rondelle plate 104, comme indiqué
dans l'illustration.
76. Vis à tête hexagonale
5/16"x3/4" (2 pcs.)
Accouplez l'extrémité inférieure des leviers inférieur
gauche 10 et droit 11 avec les barres de support de
pied correspondantes, gauche 7 et droite 8, et les fixer
en les serrant à l'aide de deux vis 76, complétées par
des rondelles 117 avec un cylindre fileté 17.
• Fixer les barres de support de pédales gauche 7 et
droit 8, aux barres de connexion gauche 5 et droite 6
respectives, et serrer chacune avec une vis 77,
complète avec une rondelle plate 104.
• Utilisez la clé hexagonale 121 et la clé ouverte 118
pour serrer les vis.
77. Vis à tête ronde
5/16"×15 mm (2 pcs.)
9
104. Rondelle plate
Ø8,5×26x2T (4 pcs.)
124. Rondelle ondulée
Ø17 mm (2 pcs.)
121. Clé hexagonale M5
118. Clé ouverte 12/14
