Notice de montage :
Rayonnage M3 pour atelier
Échelles avec traverses
1

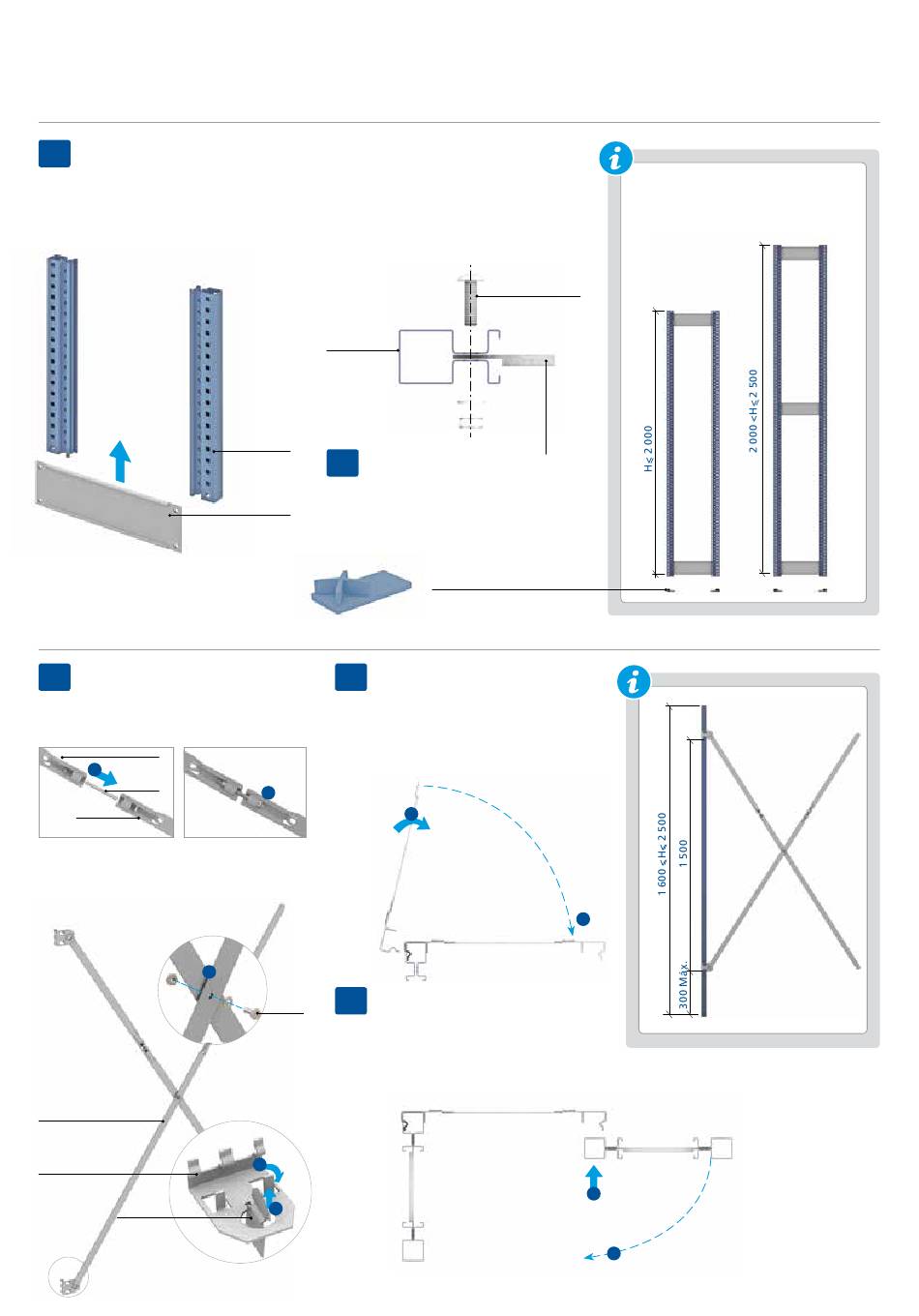

Introduisez deux traverses (B) sur
les extrémités des montants (A),
l'une sur l'extrémité supérieure
et l'autre l'extrémité inférieure.
Contreventement longitudinal
3
D'abord, unissez les mains-courantes
(P1 et P2) au tendeur (T).
(P1)
1
(T)
(P2)
Sur les extrémités des contreventements,
unies entre elles par des vis M5 x 10 D7985 (C),
assemblez les brides de contreventement (D).
3
Contreventement (C)
Brides (D)
Extrémité du
contreventement(C)
Insérez les traverses (B) entre les
ailes perforées des montants (A)
et fixez-les avec quatre vis M5 x 10
D7985, deux à chaque extrémité.
Montant (A)
2
Montant (A)
Pour assurer l'appui des rayonnages au
sol, placez les pieds en plastique (E), un à
Traverse (B)
chaque extrémité inférieure du montant.
4
Positionnez les brides de
contreventement (D) sur l'échelle
et faites rabattez l'ensemble de
contreventement.
2
5
(U)
Insérez les brides de contreventement
(D) dans les autres extrémités des
contreventements (C) et positionnez-les
sur le montant (A) de l'autre échelle.
2
1
www.mecalux.fr/shop - Tel. 0 805 081 958
Vis
M5 x 10 D7985
Traverse (B)
Pieds en plastique (E)
1
2
Si l'échelle fait plus de 2 000
mm, placez une traverse (B) de
plus au milieu, équidistante
aux deux autres.
1
2
