Horizontal

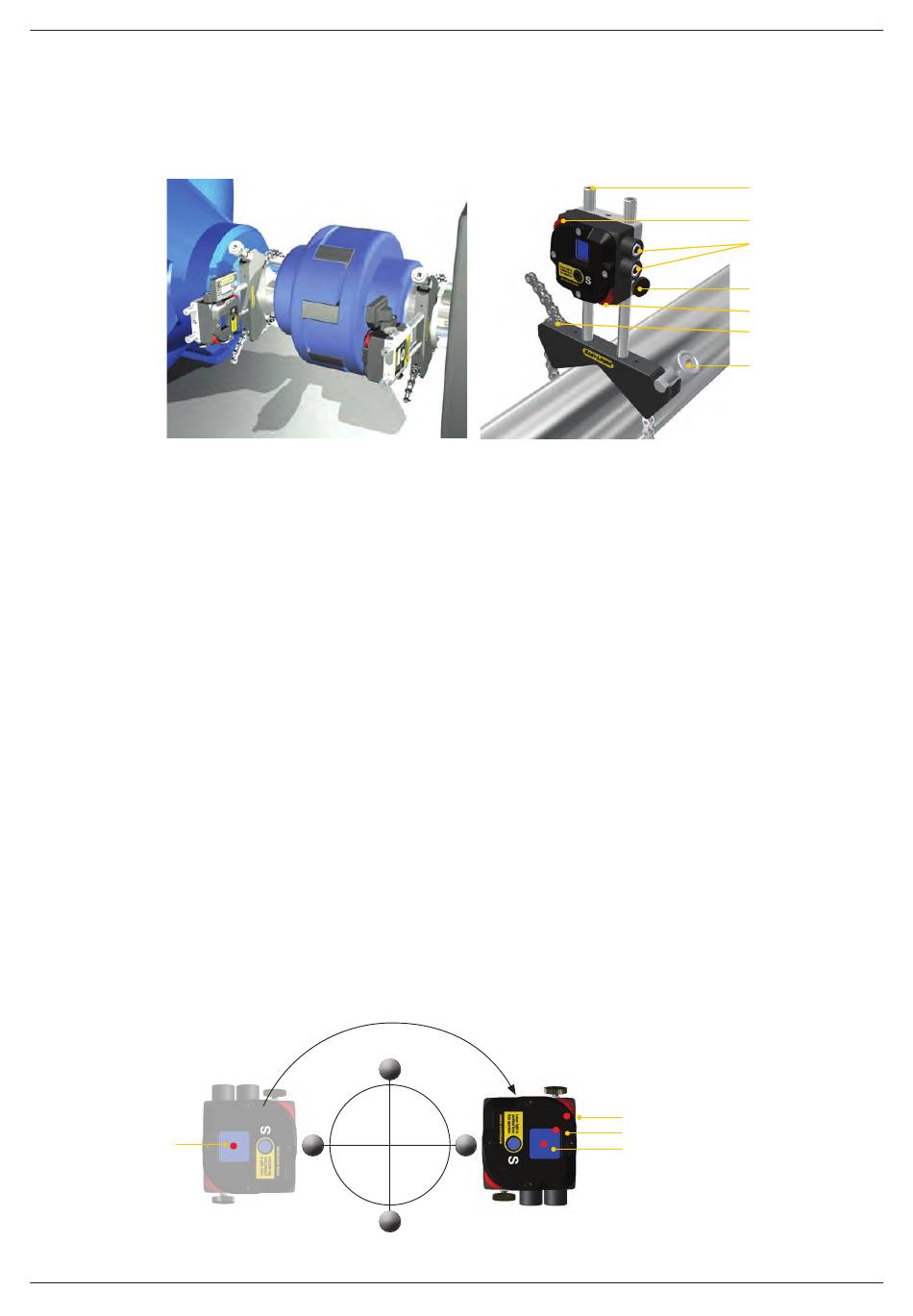

Montage des unités
1. Fixez l'unité S sur la machine fixe et l'unité M sur la machine mobile.
2. Montez les unités face à face. Assurez-vous qu'ils aient environ le même angle de
rotation et le même rayon.
Unités de mesure fixées
Connecter des câbles ou des unités sans fil
Câble
Les unités de mesure possèdent deux connecteurs utilisés pour les câbles ou les unités
sans fil.
1. Connectez un câble à l'écran. Connectez l'autre extrémité à l'une des
unités de mesure.
2. Connectez le deuxième câble entre les unités de mesure.
Technologie sans fil
L'écran est équipé de la technologie sans fil, qui lui permet de recevoir des données sans
utiliser de câble.
Ajuster les unités de mesure
Lorsque vous effectuez une nouvelle installation, un alignement à vue peut être néces-
saire. Placer les unités de mesure sur les tringles, en veillant à ce qu'elles aient à peu
près le même angle de rotation et le même rayon. Veiller également à ce que la molette
soit réglable dans les deux sens.
1. Placez les Unités de mesure à « 9 heures ». Orientez les faisceaux laser au centre
des cibles.
2. Tournez les arbres sur la position « 3 heures ». Notez l'endroit où les faisceaux laser
touchent leur cible.
3. Réglez les faisceaux laser à mi-distance du centre des cibles. Utilisez les boutons de
réglage.
4. Ajustez la machine mobile jusqu'à ce que le faisceau laser touche le centre des cibles.
1
L'exemple montre l'unité S, mais la procédure est effectuée sur les deux unités.
138
12
9
3
6
Tige
Bouton de réglage laser
Connecteurs pour câbles ou
unités sans fil unité
Bouton de verrouillage
Bouton de réglage laser
Crochet pour la chaîne
Bouton de tension de chaîne
2
3
4
