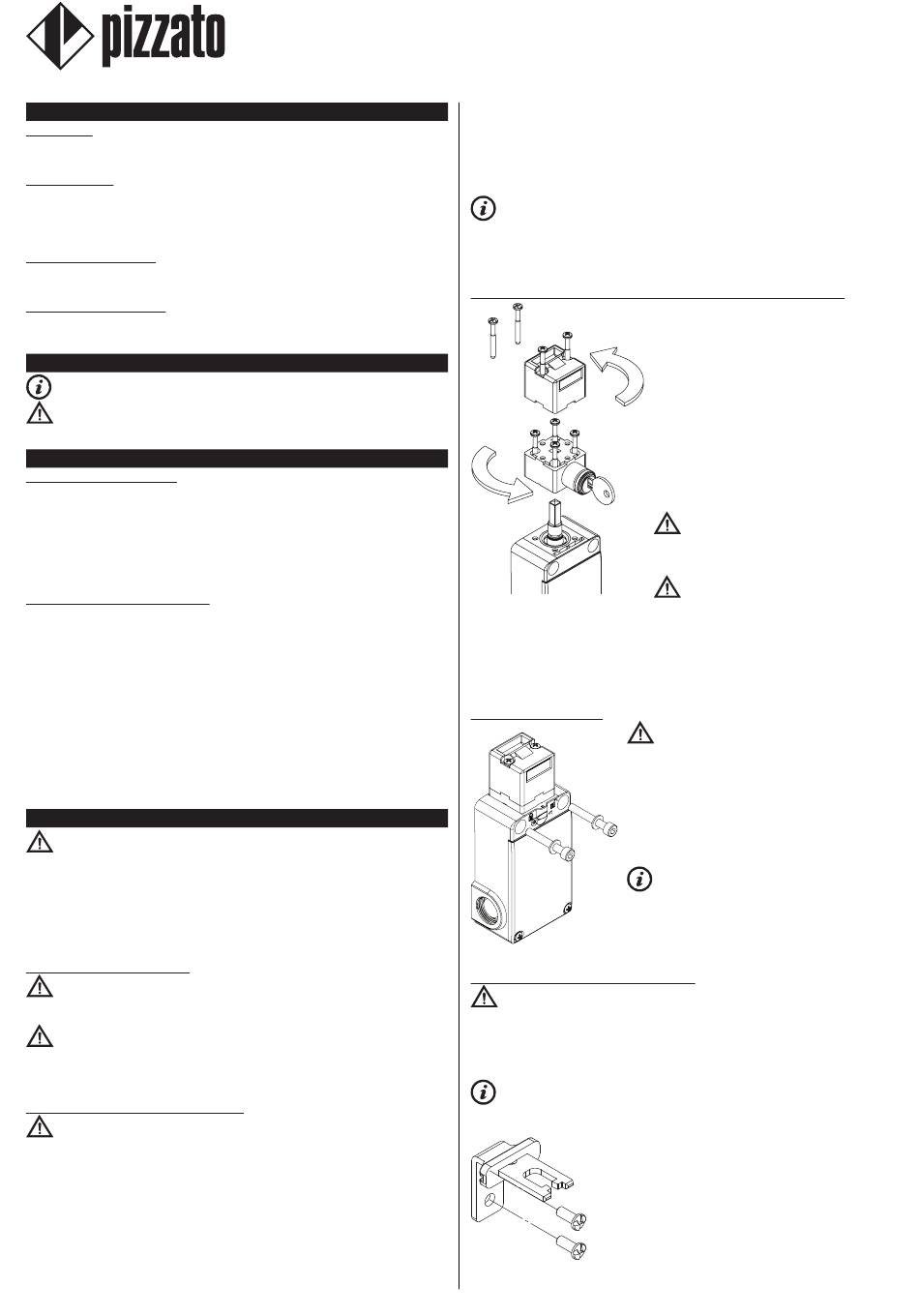

1 À PROPOS DU PRÉSENT DOCUMENT
1.1 Fonction
Le présent mode d'emploi fournit des informations sur l'installation, le raccordement
et l'utilisation sécurisée des articles suivants : FS ••••••••
1.2 Groupe cible
Les opérations décrites dans le présent mode d'emploi ne doivent être effectuées
que par un personnel qualifié, parfaitement capable de les comprendre et possédant
les qualifications techniques et professionnelles nécessaires pour travailler sur les
machines et les installations équipées des dispositifs de sécurité en question.
1.3 Champ d'application
Le présent mode d'emploi s'applique uniquement aux produits mentionnés au
paragraphe Fonction et à leurs accessoires.
1.4 Instructions originales
La version italienne est la version originale des instructions du dispositif. Les versions
disponibles dans les autres langues sont une traduction des instructions originales.
2 PICTOGRAMMES UTILISÉS
Ce symbole indique des informations supplémentaires utiles
Attention : Le non-respect de cette note de mise en garde peut provoquer une
rupture ou une défaillance pouvant compromettre la fonction de sécurité.
3 DESCRIPTION
3.1 Description du dispositif
Le dispositif de sécurité qui est décrit dans le présent mode d'emploi est défini
conformément à la norme EN ISO 14119 comme étant un interverrouillage mécanique
codé du type 2 avec verrouillage.
Les interrupteurs de sécurité à actionneur séparé avec verrouillage, dont il est
question dans le présent mode d'emploi, sont des dispositifs de sécurité conçus et
réalisés pour le contrôle de portails, protections, carters et protecteurs en général
servant à protéger des parties dangereuses de machines avec ou sans inertie.
3.2 Utilisation prévue du dispositif
- Le dispositif décrit dans le présent mode d'emploi est conçu pour être appliqué sur
des machines industrielles (comme définies dans la Directive Machines) en vue de
contrôler l'état de protections mobiles.
- La vente directe au public de ce dispositif est interdite. L'utilisation et l'installation
sont réservées à un personnel spécialisé.
- Il est interdit d'utiliser le dispositif à des fins autres que celles qui sont spécifiées
dans le présent mode d'emploi.
- Toute utilisation n'étant pas expressément envisagée dans le présent mode d'emploi
doit être considérée comme n'étant pas prévue par le fabricant.
- Par ailleurs, les utilisations suivantes ne sont pas conformes :
a) utilisation du dispositif ayant subi des modifications structurelles, techniques ou
électriques ;
b) utilisation du produit dans un domaine d'application autre que celui qui est décrit
dans le paragraphe CARACTÉRISTIQUES TECHNIQUES.
4 INSTRUCTIONS DE MONTAGE
Attention : L'installation d'un dispositif de protection ne suffit pas à garantir
la sécurité des opérateurs et le respect de normes ou de directives spécifiques
en matière de sécurité des machines. Avant d'installer un dispositif de protection,
il est nécessaire d'effectuer une analyse de risque spécifique, conformément aux
exigences essentielles de la Directive Machines en matière de sécurité et de santé.
Le fabricant ne garantit que la sécurité fonctionnelle du produit auquel se réfère le
présent mode d'emploi, et non la sécurité fonctionnelle de l'ensemble de la machine
ou de l'installation.
4.1 Choix du type d'actionneur
Attention : Le dispositif est activé par un actionneur à bas niveau de codification :
assurez-vous que les spécifications supplémentaires mentionnées au paragraphe 7.2
de la norme EN ISO 14119:2013 sont bien respectées durant l'installation.
Attention : Tout autre actionneur, éventuellement présent à l'endroit où le
dispositif a été installé, doit être isolé et étroitement surveillé, afin d'éviter tout
contournement du dispositif de sécurité. En cas d'installation de nouveaux actionneurs,
les actionneurs d'origine doivent être éliminés ou rendus inutilisables.
4.2 Choix du principe de fonctionnement
Attention : Le dispositif est disponible avec deux principes de fonctionnement :
1) Principe de fonctionnement D pour les versions FS ••96D••• et FS ••98D••• :
actionneur verrouillé avec électroaimant désexcité (verrouillage à ressort,
déverrouillage avec activation des entrées A1/A2);
2) principe de fonctionnement E pour les versions FS ••96E••• : actionneur
verrouillé avec électroaimant excité (verrouillage avec activation des entrées A1/A2,
déverrouillage à ressort).
Le principe de fonctionnement D (verrouillage à ressort) maintient l'actionneur
verrouillé même lorsque la machine n'est plus sous tension. Par conséquent, si
la machine présente des mouvements dangereux liés à l'inertie, l'inaccessibilité
aux organes dangereux est garantie (actionneur verrouillé), même si une coupure
soudaine du courant se produit.
Pizzato Elettrica Srl
e-mail:
via Torino, 1
web site: www.pizzato.com
36063 MAROSTICA (VI) Phone:
ITALY
Le principe de fonctionnement E (verrouillage avec activation des entrées A1/A2)
maintient l'actionneur verrouillé uniquement sous tension. Par conséquent, avant
de choisir ce principe de fonctionnement, il faut soigneusement évaluer les risques
pouvant dériver d'une coupure soudaine de courant, laquelle peut comporter le
déverrouillage immédiat de l'actionneur.
Le choix du principe de fonctionnement D ou E doit toujours être précédé d'une
analyse de risque pour l'application spécifique.
Pour des machines sans inertie (ou avec un verrouillage immédiat des
organes dangereux dès l'ouverture de la protection), pour lesquelles un dispositif
de verrouillage de la porte a été choisi purement pour des raisons de sauvegarde
du processus de production, il est possible d'utiliser indifféremment le premier ou le
deuxième principe de fonctionnement.
4.3 Orientation de la tête et du dispositif de déverrouillage (si présent)
couple de serrage compris entre 0,8 et 1,2 Nm.
La tête de l'interrupteur présente deux insertions possibles pour l'actionneur, l'une
perpendiculaire et l'autre parallèle au corps du dispositif : une fois le sens d'insertion
choisi pour l'actionneur, il est nécessaire de boucher le trou d'insertion inutilisé à l'aide
du bouchon spécial fourni. Il est possible d'utiliser un seul trou d'insertion à la fois avec
un seul actionneur.
4.4 Fixation du dispositif
4.5 Fixation de l'actionneur à la protection
Attention : Conformément à la norme EN ISO 14119, l'actionneur doit être fixé
au châssis de la porte de façon inamovible.
Veiller à utiliser uniquement l'actionneur fourni avec l'interrupteur ou bien utiliser l'un
des actionneurs suivants : VF KEYF, VF KEYF1, VF KEYF2, VF KEYF3, VF KEYF7,
VF KEYF8. La sécurité du système n'est pas garantie en cas d'utilisation de tout autre
actionneur.
Installer l'actionneur de manière à ce que l'extrémité ne dépasse pas
dangereusement dans la zone de travail de l'opérateur lorsque la porte est ouverte.
L'actionneur doit toujours être fixé avec 2 vis M5 ayant une
classe de résistance 8.8 ou supérieure et une sous-tête
plate. Les vis doivent être montées avec du frein filet à résis-
tance moyenne et avoir un nombre de filets en prise égal ou
supérieur à leur diamètre. L'actionneur ne doit jamais être
fixé avec moins de 2 vis.
Le couple de serrage des 2 vis M5 doit être compris entre
2,0 et 3,0 Nm.
Pour une fixation correcte, il est également possible d'avoir
recours à d'autres moyens, tels que des rivets, des vis de
sécurité inamovibles (one-way) ou tout autre système de
fixation équivalent, pourvu qu'il soit capable d'assurer une
fixation adéquate.
9/24
info@pizzato.com
+39.0424.470.930
Avant de fixer le dispositif, il est possible au be-
soin de régler la position de la tête et du déver-
rouillage à serrure (s'il est présent) pour orienter
le dispositif dans la position la mieux adaptée à
l'application.
Retirer les 2 vis sur la partie supérieure de la
tête et détacher la tête du corps de l'interrupteur.
Enlever les 4 vis fixant le dispositif de déver-
rouillage auxiliaire ; tourner celui-ci par des
rotations de 90° dans la position souhaitée, puis
revisser les 4 vis.
Orienter la tête de l'interrupteur sur le dispositif
de déverrouillage auxiliaire dans la position sou-
haitée avec une rotation de 90° et revisser les
2 vis de fixation sur les trous prévus à cet effet.
Attention : Une fois le réglage effectué,
serrer la tête à l'aide des deux vis de sécurité
avec une empreinte one-way fournies avec le
dispositif.
Attention : Serrer les vis de la tête et du
dispositif de déverrouillage auxiliaire avec un
Attention : Le dispositif doit toujours être fixé
avec 2 vis M5 ayant une classe de résistance de 8.8
ou supérieure, une sous-tête plate et des rondelles
interposées sous celles-ci. Les vis doivent être mon-
tées avec du frein filet à résistance moyenne et avoir
un nombre de filets en prise égal ou supérieur à leur
diamètre. Il est interdit de fixer le dispositif avec un
nombre de vis inférieur à 2.
Le couple de serrage des 2 vis M5 doit être compris
entre 2,0 et 3,0 Nm.
Il est conseillé d'installer le dispositif dans la par-
tie supérieure de la porte, de manière à éviter que des
saletés ou des résidus d'usinage ne pénètrent à l'inté-
rieur du trou d'insertion de l'actionneur. - Pour éviter
toute manipulation intempestive, il est recommandé
de fixer, de manière inamovible, le corps du dispositif
au châssis de la machine.
