Fiche Technique du produit
Qbus station météorologique QWS/P04

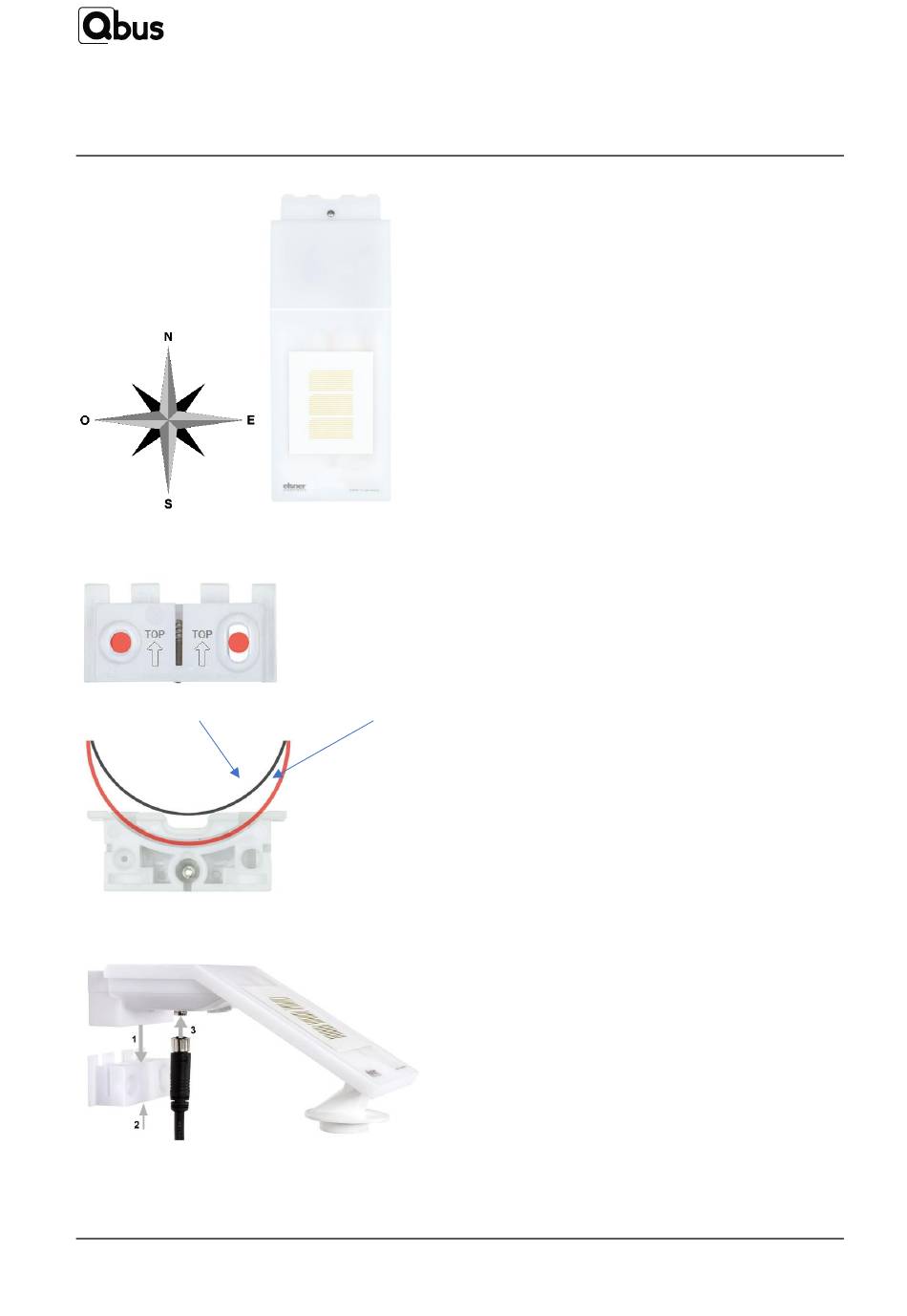

Lors du montage sur un mur, utilisez les chevilles et les vis fournies.
Les trous sont espacés de 30 mm.
Assurez-vous que les flèches pointent vers le haut (HAUT).
Lors du montage sur un poteau, utilisez les bagues de serrage fournies
Assurez-vous que les flèches pointent vers le haut (HAUT). Insérez
l'anneau de tension dans l'évidement de la plaque de montage et
faites-le glisser sur le poteau. Visser la bague de serrage.
1 Faites glisser l'appareil par le haut sur la plaque de montage.
2 Pour plus de sécurité, vissez l'appareil sur la plaque de montage.
3 Vissez le connecteur du câble de connexion fourni sur le point de
connexion en bas de l'appareil.
©QBUS NV, Joseph Cardijnstraat 19, B-9420 Erpe-Mere, Belgique
Fiche Technique du produit, août 21
TVB/QWSP04/FR_01
Connectez l'extrémité du câble au connecteur bleu du SER485/APIEN
et aux bornes de l'alimentation 24VDC.
Câble de connexion à code couleur:
•
Données RS485 : Blanc = A ; Jaune = B
•
Alimentation : Rouge = +24VDC Commun / Masse = Noir
ATTENTION!
•
Capteur de vent sensible.
•
Retirez l'autocollant de protection pour le transport après
l'installation.
•
Ne touchez pas le capteur du capteur de vent encastré en bas.
•
La valeur correcte du vent ne s'affichera qu'environ 30 secondes
après la mise sous tension.
4. Entretien
Attention! Risque de blessures causées par les commandes
automatiques. Un système d'automatisation peut mettre en
mouvement des pièces et mettre en danger les personnes.
Débranchez toujours l'alimentation lorsque vous travaillez sur la
station météo et prenez les mesures de sécurité nécessaires.
L'appareil doit être contrôlé deux fois par an ou régulièrement pour
détecter les dépôts de saleté et nettoyé si nécessaire.
En cas d'accumulation excessive de saleté, le capteur ne peut plus
fonctionner correctement.
5. Données techniques
.
Spécifications générales SER485/APIEN
•
Alimentation: bus
•
Température ambiante:
Température de fonctionnement: 10°C à 50°C
Température de stockage: -10°C à 60°C
•
Humidité maximale : 93 %, sans condensation
•
Charge du bus: 30 mA à nominal 13,8 V
•
Altitude maximale d'installation: 2 000 mètres.
Connexions SER485/APIEN
La distance maximale du signal entre le SER485/APIEN et la station
météo est de 1000m. Cependant, la distance maximale entre
l'alimentation 24VDC et la station météo est de 50m !
Spécifications physiques SER485/APIEN:
•
Boîtier : plastique, auto-extinguible selon UL94
•
Degré de protection : IP20, EN60529
•
Installation : montage rapide sur rail DIN, largeur 2 modules
•
Dimensions (H x l x L) : 62 mm x 90 mm x 36 mm
•
Poids : environ 0,072 kg
CE:
•
Bus: 13.8 VDC basse tension/
•
Non toxique, conformément à WEEE/RoHS
•
Correspondant EN 60730-1:2000-11 + A11 2002
Dimensions SER485/APIEN:
