IV. ORIENTATION
L'appareil est équipé d'un pied orientable qui, une fois fixé au mur permet de centrer la projection
du trait laser :

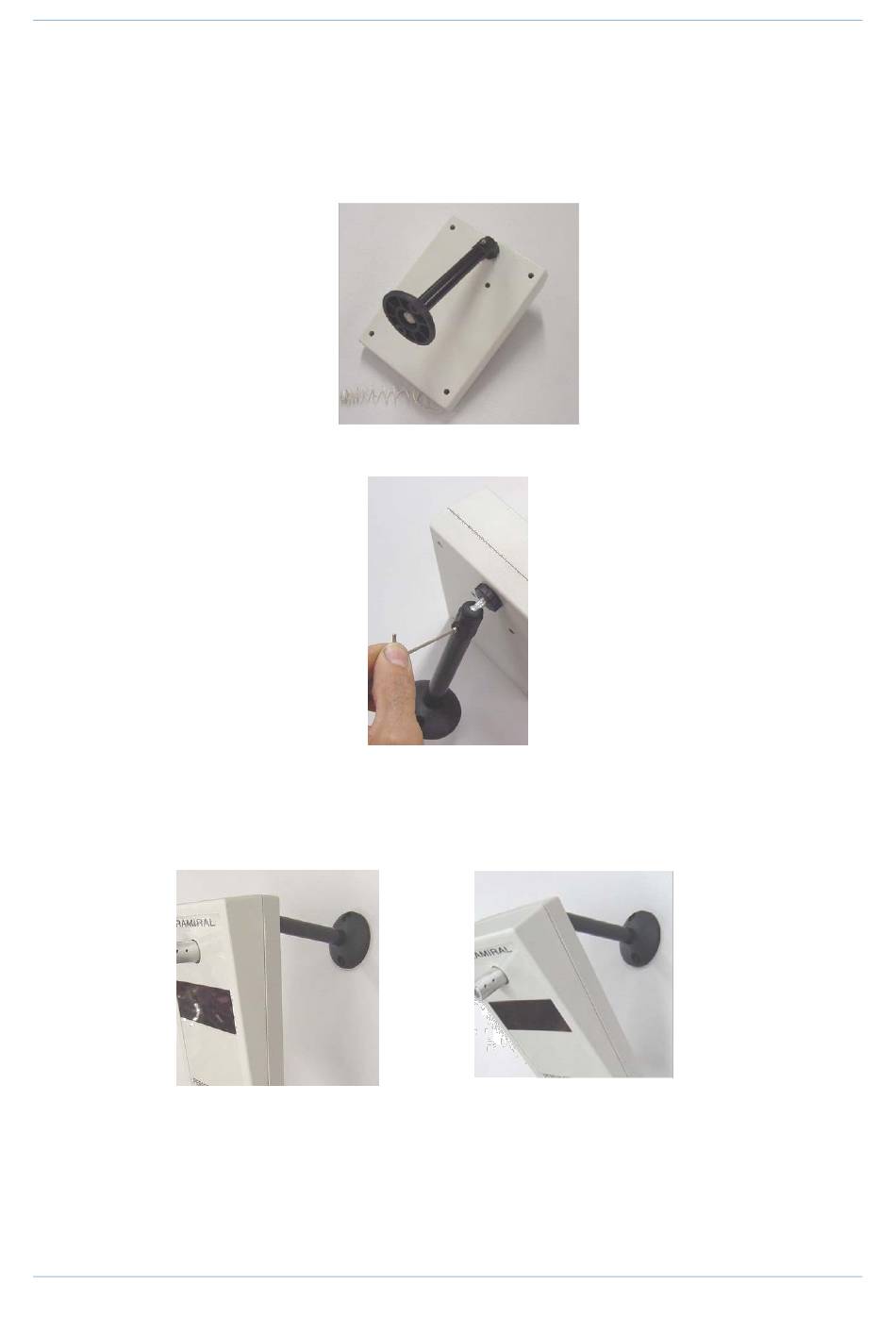

FIGURE 5 - DOS DE LA VS
Dé-serrer la vis sans tête avec la clé
Allen fournie :
FIGURE 6 - VISSAGE DU PIED
Orienter le boîtier pour que le trait laser soit centré sur le mur de projection :
FIGURE 7- ORIENTATION DU BOITIER - BAS
FIGURE 8 - ORIENTATION DU BOITIER - HAUT
Resserrer la vis.
