max
mobility
Instructions pour le montage de barre d'adaptateur de dossier
REMARQUE : Référez-vous aux directions fournies séparément pour le montage de support d'essieu.

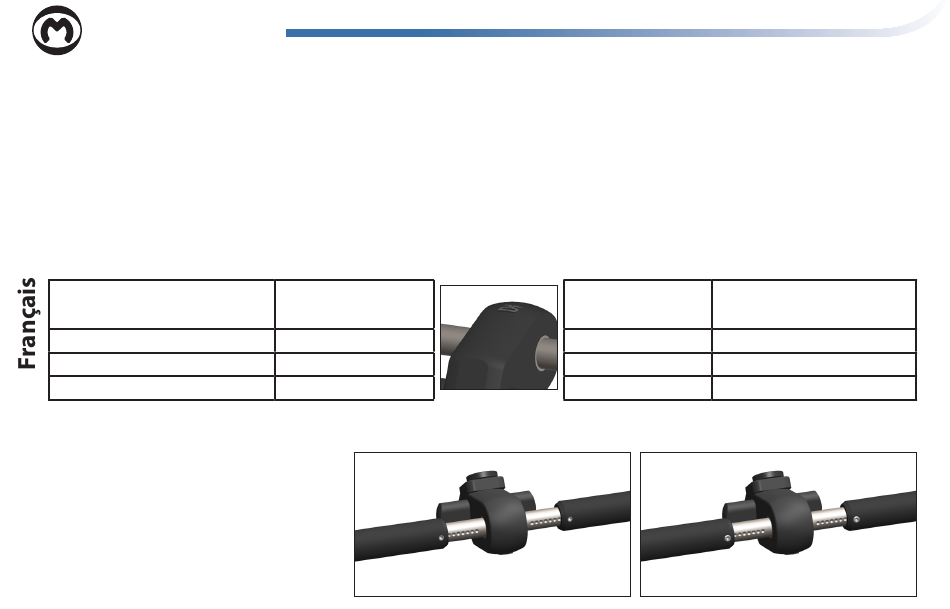

Configuration de l'adaptateur de dossier
La matériel de fixation pour les fauteuils pliants se compose d'une barre d'adaptateur de longueur ajustable se fixant à l'unité
d'entraînement et permettant d'enclencher les extrémités de l' e ssieu à dégagement rapide [ou une autre partie si elles sont encastrées/
inaccessibles - voir instructions d'Insert fournies séparément].
Tout d'abord, vérifiez que vous ayez la bonne attache d'adaptateur en fonction de la taille des roues arrière. La taille de l'attache est
marquée sur son côté inférieur par un 24,
chaque taille de roue/pneu arrière de fauteuil roulant.
Roue/pneu de 22" ou 61 cm (501) Utilisez une attache
Roue/pneu de 24" ou 61 cm (540) Utilisez une attache
Roue/pneu de 25" ou 61 cm (559) Utilisez une attache
Roue/pneu de 26" ou 61 cm (590) Utilisez une attache
Ensuite, il faut ajuster la barre de l'adaptateur à la largeur adaptée au fauteuil roulant. Desserrer les vis de réglage [ne pas les enlever
complètement] sur les tubes extérieurs de sorte que les barres puissent glisser le long de l'arbre de la fixation de l'adaptateur (Fig. B).
Le tableau ci-dessus précise quels tubes exté-
rieurs correspondent le mieux aux différentes
largeurs de sièges de fauteuil roulant pliants.
REMARQUE : Si les extrémités des essieux à
dégagement rapide sont encastrées ou non acces-
sibles, utilisez les inserts et instructions fournis pour
enclencher une autre partie du fauteuil avant de
continuer.
®
25
ou
26
(Fig. A). Voir le tableau ci-dessous pour le montage qui convenant le mieux à
Fig. A
24
24
25
26
Largeurs des sièges de fau-
Tube extérieur
Étroit [MX2-4FN]
Standard [MX2-4FR] 14" (35,6 cm) à 18" (45,7 cm)
Large [MX2-4FW]
19" (48,3 cm) et plus
Fig. B
teuils roulants
jusqu'à 13" (33 cm)
