RACCORDEMENT ÉLECTRIQUE
4

4.2 Raccordement de la sonde au convertisseur de mesure

Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est
coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique !
Raccorder la sonde au MAC 300 pour une configuration et une utilisation optimales,
grâce aux fonctions ci-après :
• Flexibilité de sélection d'échelle
• Entrée numérique pour le maintien de signaux pendant le process de nettoyage
• Étalonnage facile par réglage du point zéro et de la sensibilité
• Réglage de minimum et de maximum pour les relais d'alarme
• Sorties 4...20 mA à isolation galvanique
• Courant de défaut

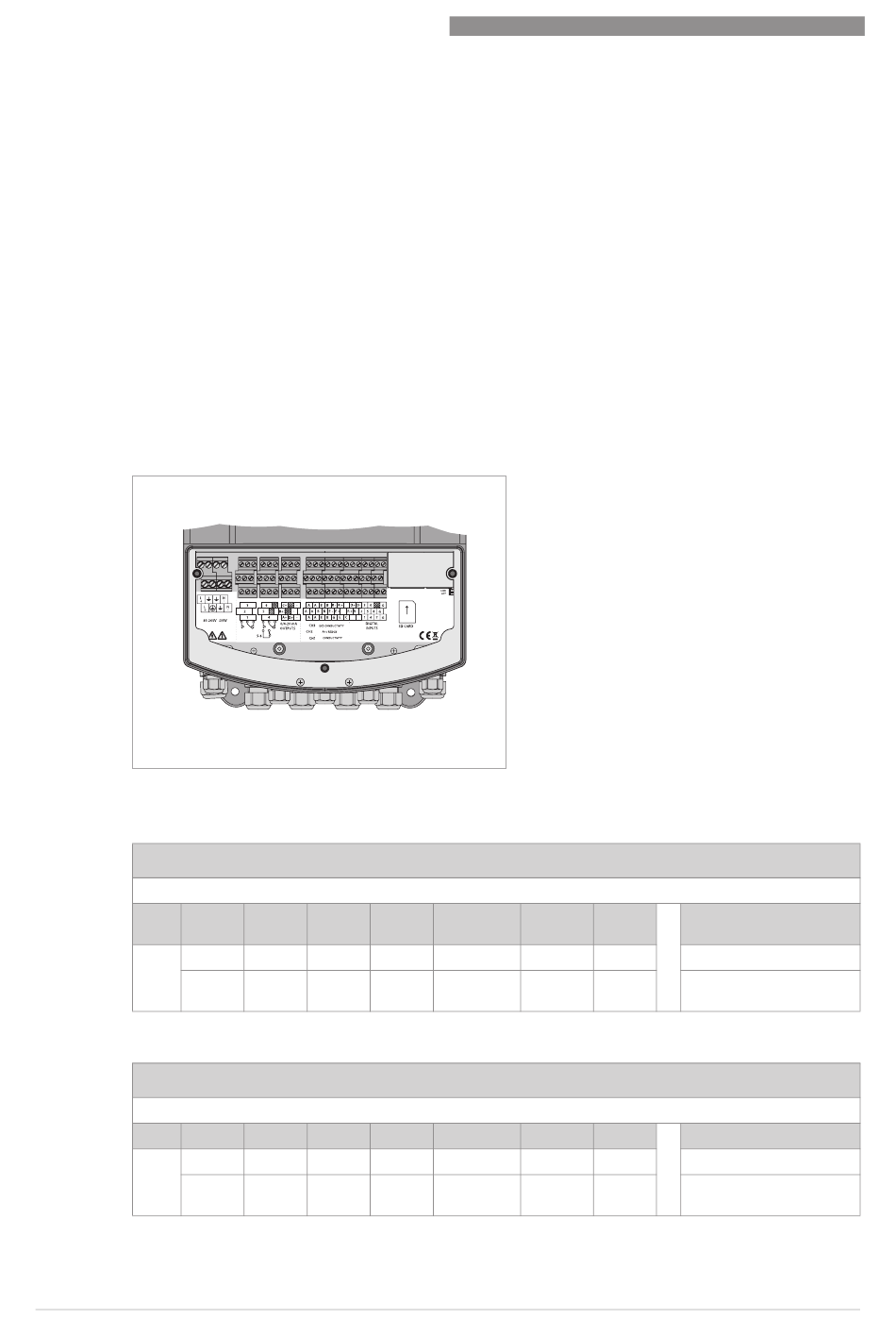

Figure 4-5: Vue d'ensemble du bornier MAC 300 W
Informations de raccordement pour le montage mural
Bleu Vert
↑
Câble
vert
Informations de raccordement pour le montage en rack
Bleu Vert
↑
Câble
vert
12
Connecteur d'entrée des matières en suspension
Rouge Noir Blanc
↑ ↑ ↑
Câble Câble Câble
rouge noir blanc
Connecteur d'entrée des matières en suspension
Rouge Noir Blanc
↑ ↑ ↑
Câble Câble Câble
rouge noir blanc
www.krohne.com
Marron Orange Jaune
↑ ↑ ↑
Câble Câble Câble
marron orange jaune
Marron Orange Jaune
↑ ↑ ↑
Câble Câble Câble
marron orange jaune
06/2017 - 4005803901 - OPTISENS TSS 7000 fr R01
OPTISENS TSS 7000
Borne de mise à la terre
de l'appareil
↑
Tresse de masse
Borne de mise à la terre
↑
Tresse de masse
