Montez Le Boîtier Dans Le Rack - Fujitsu Oracle SPARC M10 Guide D'installation

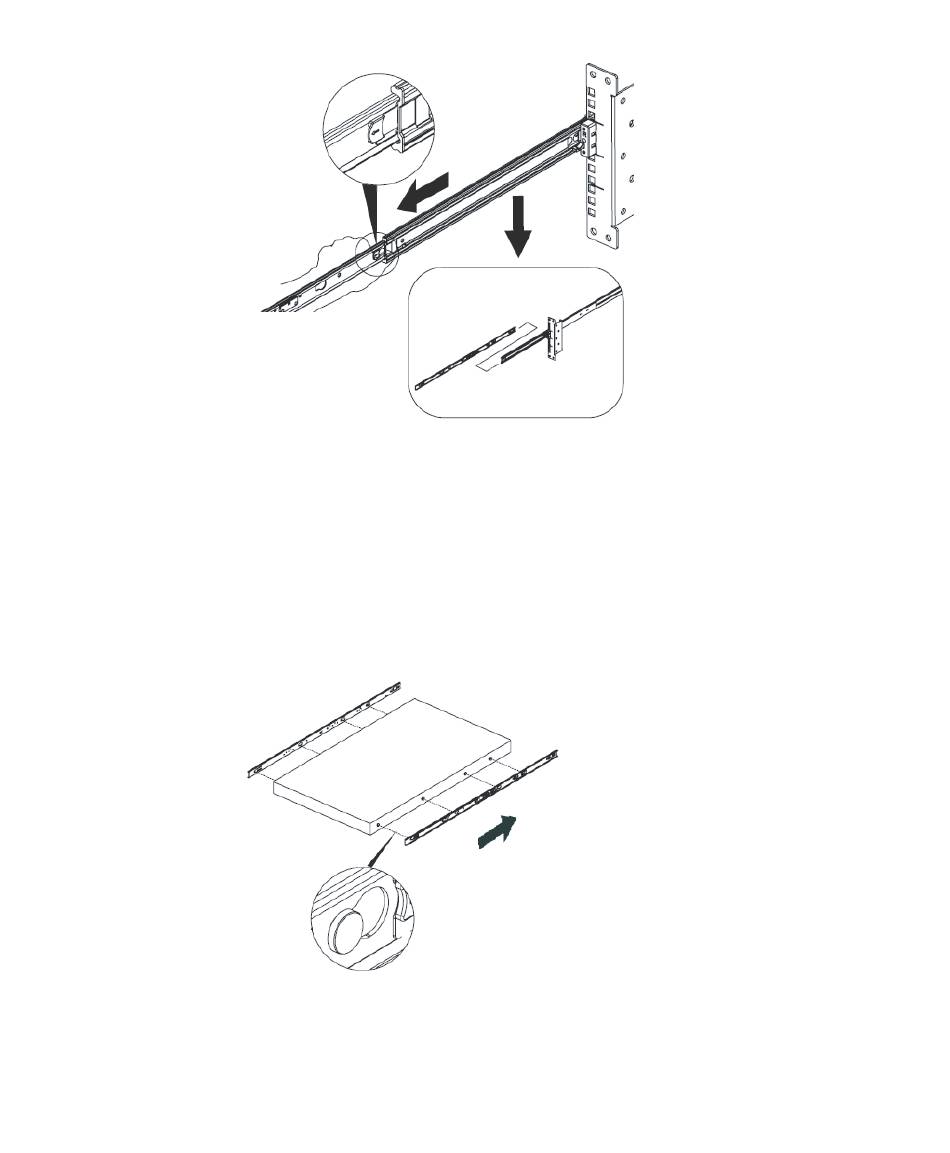

Figure 3-24
Retrait du rail intérieur
6.
Fixez le rail intérieur retiré à l'étape 5 sur le côté du boîtier.
a. Alignez les trous d'insertion du rail intérieur avec les ergots du côté du boîtier.
b. Tirez et faites glisser le rail intérieur vers l'arrière du boîtier.
Vous entendrez un clic et le rail intérieur sera alors fixé au boîtier.
c. Vérifiez qu'il est solidement fixé.
d. Fixez l'autre rail intérieur de la même façon.
Figure 3-25
Fixation du rail intérieur
FRONT
7.
Confirmez que le rail coulissant est bien fixé.
Confirmez que les rails coulissants (gauche et droit) sont fixés de niveau avec la
position de montage.
8.
Montez le boîtier dans le rack.
FRONT
Chapitre 3 Installation du système 81
