4. Montage et connectique
4.2. Connexions
Le standard RS485 consiste à piloter les lignes DATA+ et DATA+ en mode différentiel, ce qui permet
d'acheminer le signal sur de très longues distances, parfois plus de 1000 mètres. Le Yocto-RS485-
V2 communique en Half-Duplex: chaque périphérique parle tout a tour sur la ligne. Un câblage
RS485 compte normalement trois fils, auxquels tous les appareils sont câblés en parallèle: DATA+,
DATA- et la masse. Parfois la masse est omise du bus, mais c'est une faiblesse de conception qui
ne fonctionne que lorsque les appareils ont tous une masse relativement proche. Le standard EIA/
TIA-485 exige un fil de masse.
Le Yocto-RS485-V2 est un module isolé: ne raccordez pas artificiellement la masse du bus RS485 à
la masse du bus USB, vous perdriez le bénéfice de l'isolation qui protège votre ordinateur.
La terminaison
Contrairement à une communication série classique qui ne fonctionne qu'en point à point, des
périphériques RS485 peuvent être organisés en bus. Chaque extrémité du bus doit être terminée
avec un résistance de 120Ω. Pour éviter l'emploi de composants externe, une telle résistance de
terminaison est intégrée au Yocto-RS485-V2. Elle peut être optionnellement activée à l'aide d'un
micro-switch placé juste à coté du bornier.
16

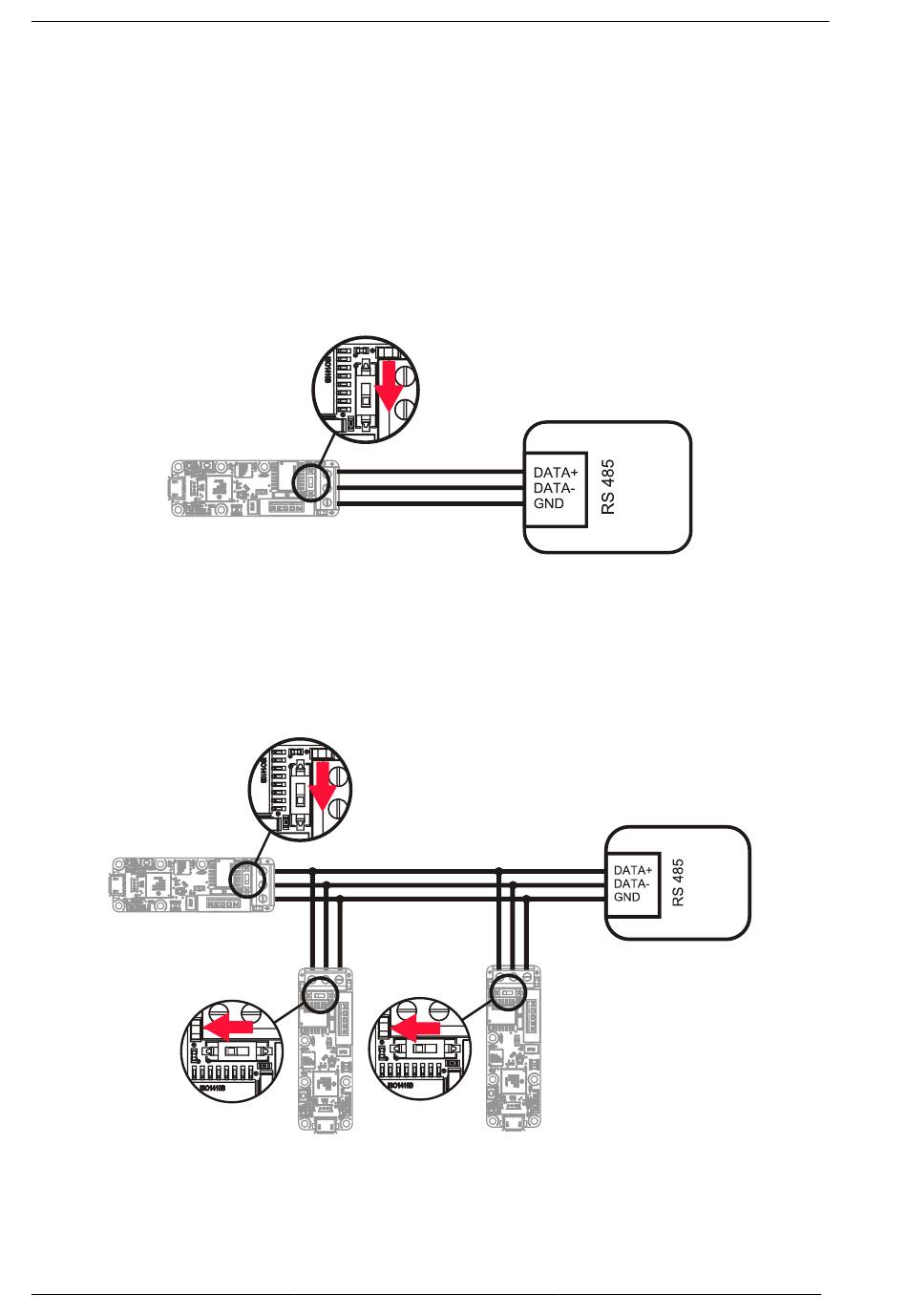

Raccordement direct à un périphérique RS485
Organisation en bus: attention à la terminaison.
