RACCORDEMENT ÉLECTRIQUE
4
4.4 Schéma de raccordement
Raccordement au SJB 200 W-Ex

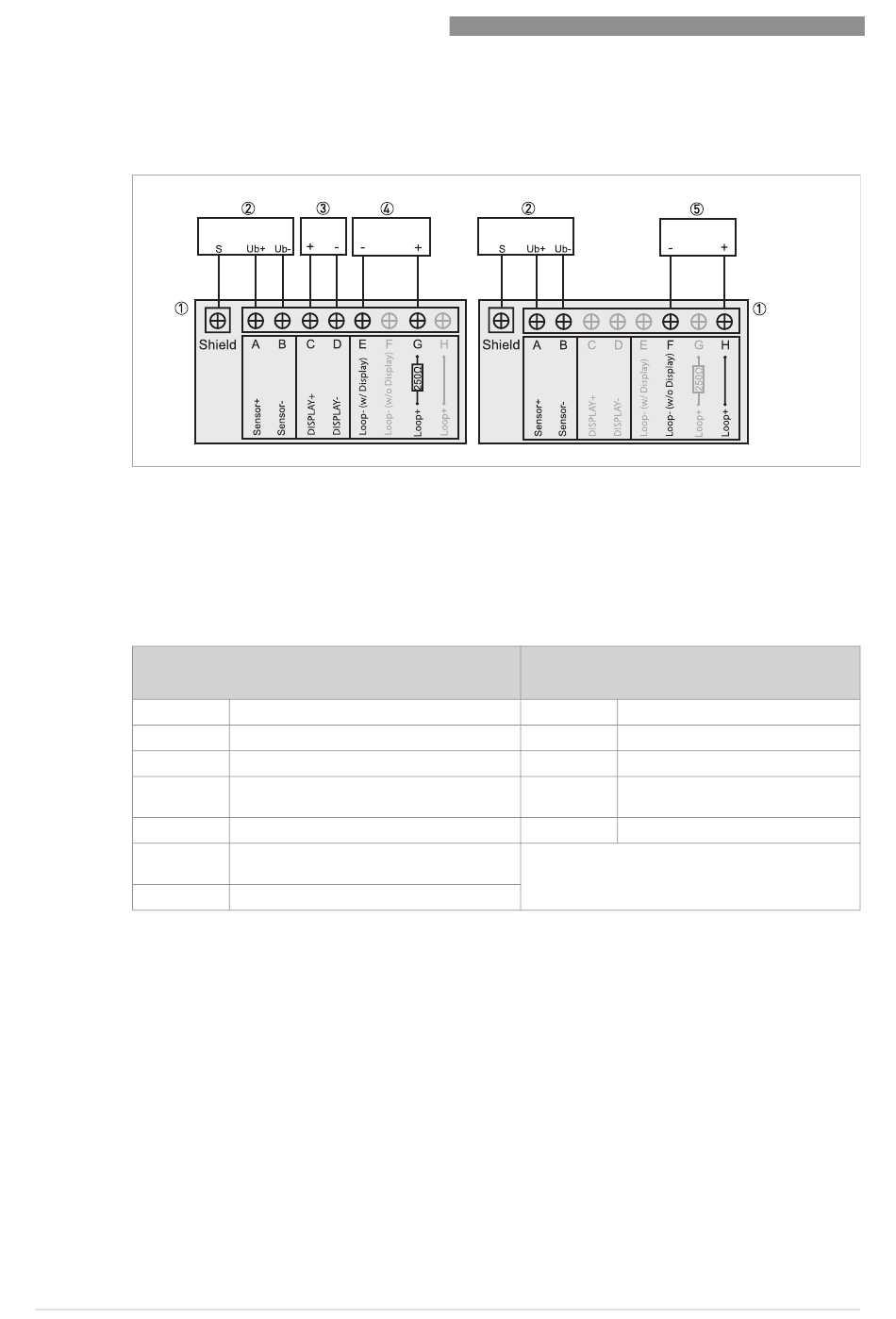

Figure 4-2: Exemple de raccordement avec un boîtier de raccordement SJB 200 W-Ex
1 Boîtier de raccordement SJB 200 W-Ex avec ou sans résistance interne utilisé
2 Sonde avec câble VP2-S
3 Affichage ou autre appareil alimenté par la boucle courant 4...20 mA (enregistreur de données par ex.)
4 Système de contrôle commande sans résistance de 250 Ω interne raccordé à la résistance interne du boîtier
SJB 200 W-Ex
5 Système de contrôle commande avec résistance de 250 Ω interne raccordé au boîtier SJB 200 W-Ex sans utiliser la
résistance interne
SJB 200 W-Ex
avec résistance interne
S
A
B
C
D
E
G
16
Blindage
Sonde +
Sonde -
Affichage +
Display - (Affichage -)
Loop - (boucle) w/ Display (avec
Affichage)
Loop + [250Ω] (Boucle + [250Ω])
www.krohne.com
SMARTPAT COND 7200
SJB 200 W-Ex
sans résistance interne
S
Blindage
A
Sonde +
B
Sonde -
F
Loop - (boucle) w/o Display (sans
Affichage)
H
Boucle +
01/2017 - 4005799201 - TD SMARTPAT COND 7200 R01 fr
