MONTAGE
3
3.3 Conditions de montage
3.3.1 Sections droites amont/aval

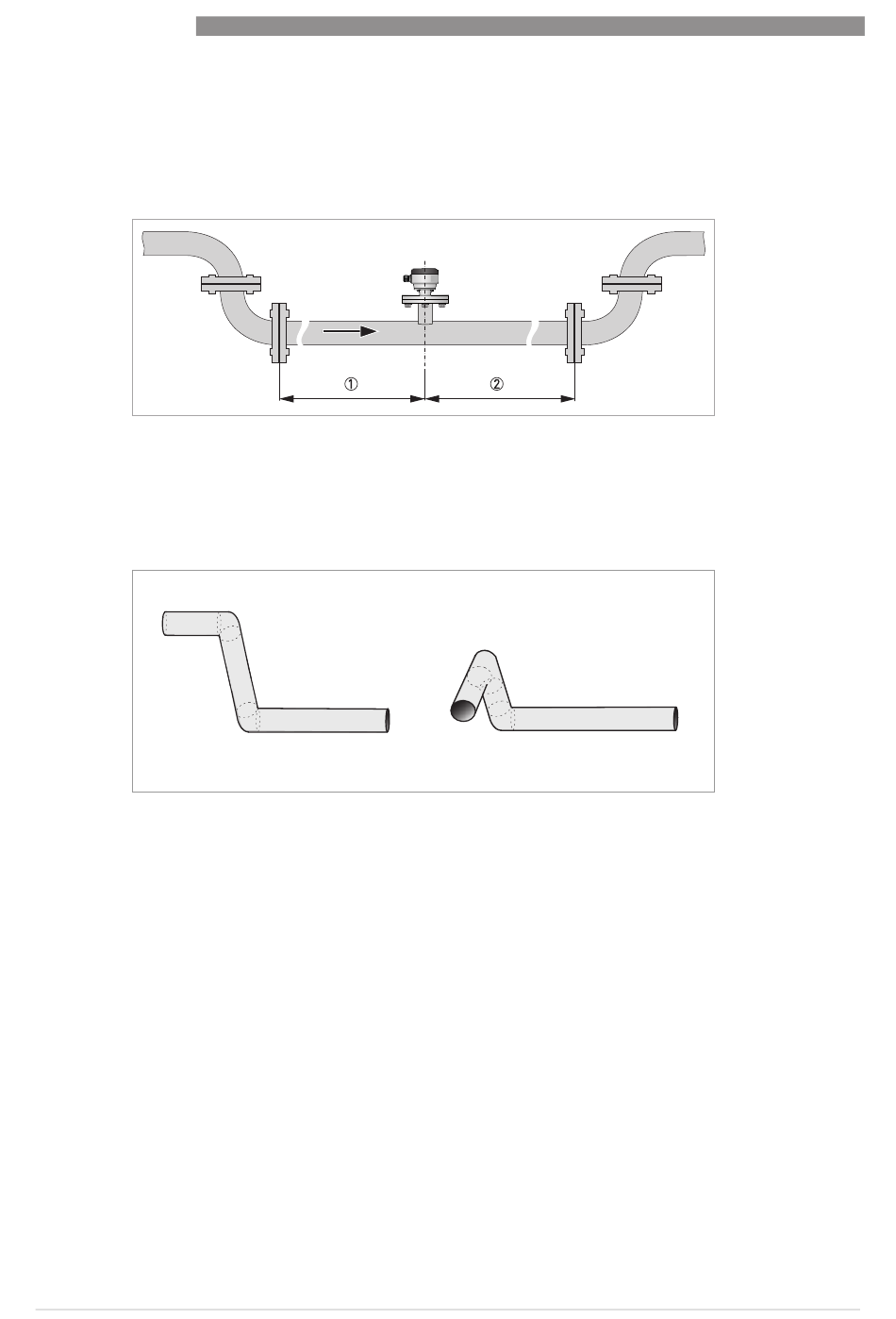

Figure 3-3: Sections droites recommandées en amont et en aval
1 ≥ 10 DN
2 ≥ 5 DN
3.3.2 Coudes en 2 ou 3 dimensions
Figure 3-4: Section droite amont en cas d'utilisation de coudes en 2 et/ou 3 dimensions en amont du débitmètre
pour des coudes en 2 dimensions : ≥ 20 DN ; en présence de coudes en 3 dimensions : ≥ 30 DN
Les coudes en 2 dimensions se produisent dans un plan vertical ou
coudes en 3 dimensions se produisent dans le plan vertical et et et et horizontal.
8
www.krohne.com
OPTIPROBE
ou ou
ou horizontal, tandis que les
05/2019 - 4001208803 - TD OPTIPROBE R03 fr
