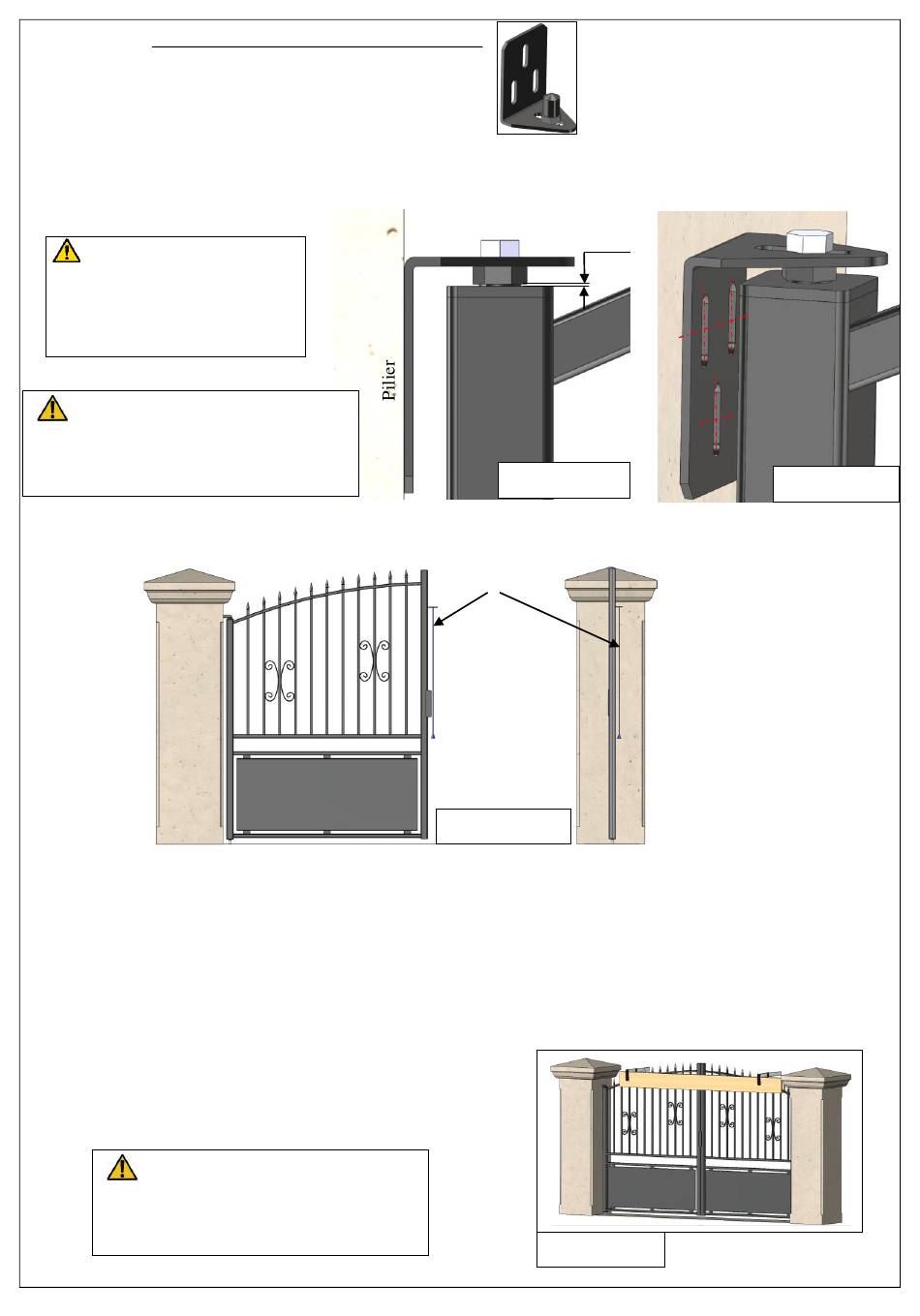

B. Dans le cas d'un gond sur platine à visser :
•
Positionner le gond sur le pilier en respectant le jeu de 2mm entre le gond et le montant
suivant figure 11.
•
Tracer sur le pilier la position du gond suivant figure 12, percer la maçonnerie et fixer le
gond (scellement chimique conseillé).
La réalisation d'un scellement
chimique diffère dans la technique
selon la paroi, il est donc nécessaire
de vous renseigner sur la technique
de scellement en fonction de la
nature de votre maçonnerie.
Contrôler le serrage des
gonds, et vérifier la bonne tenue du
vantail avant de le laisser reposer sur
ses fixations
7-3/ Vérification verticalité vantail :
Vérifier la verticalité du vantail à l'aide d'un fil à plomb suivant figures 13.
7-4/Pose de la crapaudine et du gond du second vantail :
• Effectuer la pose de la crapaudine pour le vantail droit, de la même façon que le vantail
gauche suivant opération 7-1.
• Positionner le second vantail sur des cales de 50mm et aligner les vantaux à l'aide des
planches et serre-joints suivant figure 14.
• Vérifier que les 2 montants centraux soient alignés et qu'il y ait un jeu de 10mm entre eux
sur toute la hauteur.
• Positionner les gond et crapaudine du 2
• Immobiliser les 2 vantaux en place et sceller la
crapaudine et le gond.
Contrôler le serrage des
gonds, et vérifier la bonne tenue du
vantail avant de le laisser reposer sur
ses fixations
PORTAIL FER JA0171-O.DOC
Vue de
face
ème
10/12/20
2mm
- Figure 11 -
Fil à plomb
- Figures 13 -
Vue de coté
ventail.
- Figure 14 -
Pilier
- Figure 12 -
