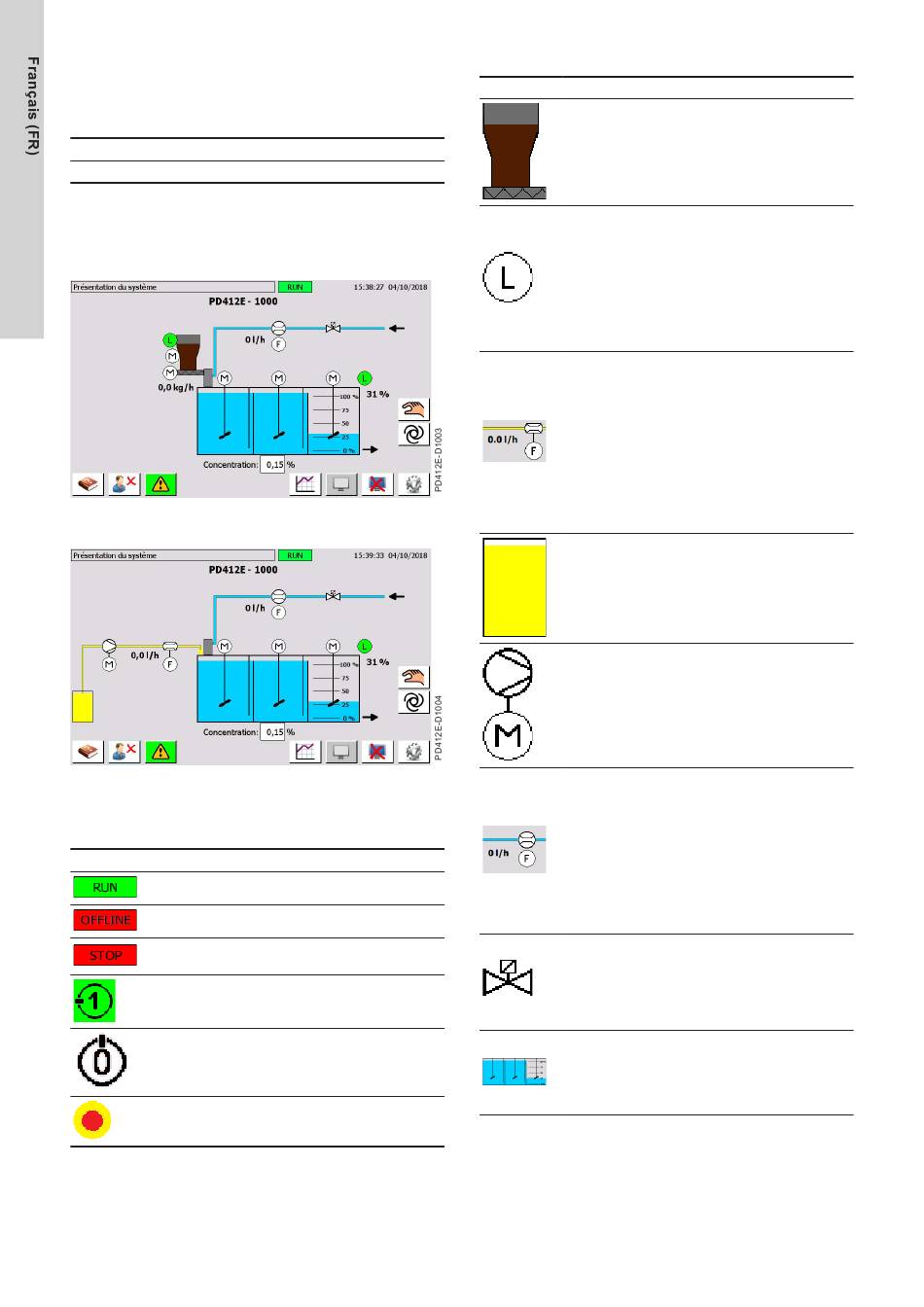

8.7.1 Aperçu de l'installation
Le menu Présentation du système s'affiche après le démarrage et
pendant le fonctionnement normal de l'installation. Il donne des
informations générales sur l'installation et décrit son état.
Fonction menu
Niveau utilisateur requis
Accéder au menu
1
L'écran tactile est divisé en trois :
•
En-tête : partie supérieure de l'écran tactile
•
Zone de contenu : partie centrale de l'écran tactile
•
Barre de menus : partie inférieure de l'écran tactile
Menu Présentation du système avec doseur de matière sèche
Menu Présentation du système avec pompe de concentré
liquide
En-tête
Symbole
Description
Indique que l'API fonctionne.
Indique que l'API est déconnecté de l'écran tactile.
Indique que l'API est arrêté. Un redémarrage est
nécessaire.
Indique que le contact externe est fermé.
Indique que le contact externe est ouvert.
Clignote si l'alimentation de l'installation a été cou-
pée via l'interrupteur principal (arrêt d'urgence).
160
Opérateur système
Zone de contenu
Symbole
Description
Indique que le polymère en poudre est présent
dans le doseur de matière sèche.
Appuyer sur ce symbole pour ouvrir le menu Do-
seur de matière sèche.
Indique l'état du capteur de niveau et le niveau de
la matière sèche dans le doseur.
•
Blanc : le capteur de niveau est éteint
•
Vert : le capteur de niveau fonctionne et le ni-
veau est correct
•
Jaune : niveau bas
•
Rouge : le doseur de matière sèche est vide.
L'installation s'arrête et affiche une alarme.
Indique l'état du capteur de débit du concentré li-
quide.
•
Blanc : aucun débit
•
Vert : le débit est correct
•
Jaune : le débit est en dehors des limites (pré-
avertissement)
•
Rouge : alarme débit. L'installation s'arrête et
affiche une alarme.
Appuyer sur ce symbole pour ouvrir le menu Pom-
pe à concentré liquide.
Appuyer sur ce symbole pour ouvrir le menu Pom-
pe à concentré liquide.
Indique l'état de la pompe de concentré liquide.
•
Blanc : pompe à l'arrêt
•
Vert : pompe en marche
•
Rouge : défaut. L'installation s'arrête et affiche
une alarme.
Indique l'état du capteur de débit.
•
Blanc : aucun débit
•
Vert : le débit est correct
•
Jaune : le débit est en dehors des limites (pré-
avertissement)
•
Rouge : alarme débit. L'installation s'arrête et
affiche une alarme.
Appuyer sur ce symbole pour ouvrir le menu Instal-
lation d'eau.
Indique l'état de l'électrovanne.
•
Blanc : électrovanne fermée
•
Vert : électrovanne ouverte.
•
Rouge : défaut. L'installation s'arrête et affiche
une alarme.
Appuyer sur ce symbole pour ouvrir le menu Ré-
servoir.
La valeur Concentration : affiche la concentration
de la solution de polymère produite par l'installa-
tion.
