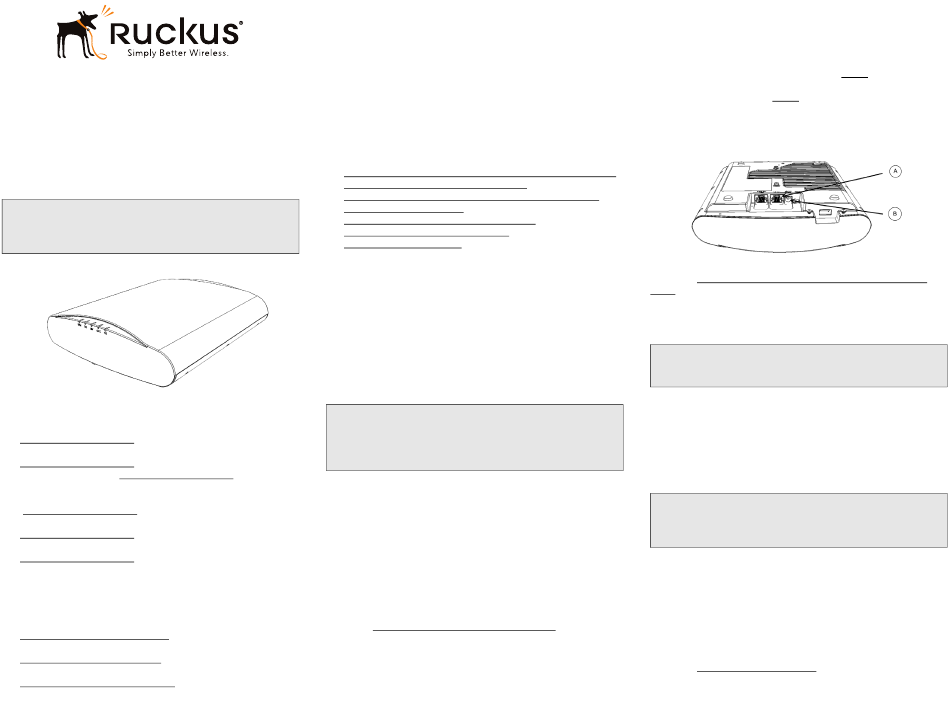

Ruckus R720 Guide D'installation Rapide

Point d'accès R720
Guide d'installation rapide
Ce guide d'installation rapide fournit des instructions étape par étape sur la façon de configurer
votre point d'accès multimédia WiFi Ruckus Wireless ZoneFlex R720 à double bande 802.11ac.
Après avoir suivi les étapes décrites dans ce guide, vous pourrez installer le R720 sur votre site
et fournir un accès au réseau sans fil aux utilisateurs. Le reste de ce document fait référence au
R720 comme un point d'accès.
Remarque : la révision logicielle minimale pour le R720 est ZoneFlex
standalone AP base image 104.0 ou une version ultérieure, ou
SmartZone 3.5 ou une version ultérieure, ou ZoneDirector 10.0 ou une
version ultérieure.

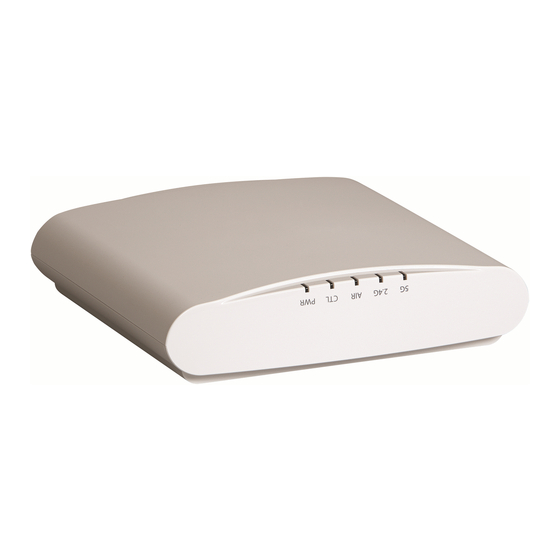

Figure 1. ZoneFlex R720 AP
C '
E GUIDE DANS D AUTRES LANGUES
请从以下网站获得该指南的简体中文版
•
https://support.ruckuswireless.com
• Vous trouverez la version française de ce guide à l'adresse suivante
https://support.ruckuswireless.com
こ の ガ イ ド の日本語版は https://support.ruckuswireless.com
•
で ご 覧 く だ さ い
이 가이드의 한국어 버전은 웹 사이트
•
(https://support.ruckuswireless.com) 에서 확인하시기 바랍니다
• Veja a versão em português (Brasil) deste guia em
https://support.ruckuswireless.com
• Puede ver la versión en español (América Latina) de esta guía en
https://support.ruckuswireless.com
A
VANT DE COMMENCER
Avant de déployer votre appareil Ruckus Wireless, consultez le site Web de Ruckus Wireless
pour obtenir le logiciel le plus récent et des documents sur la version.
• Les notes sur la version et les manuels de l'utilisateur sont disponibles sur le site Web
http://support.ruckuswireless.com/documents
• Les mises à jour logicielles sont disponibles sur le site Web
http://support.ruckuswireless.com/software
• Les renseignements à partir de sources ouvertes sont disponible sur le site Web
http://support.ruckuswireless.com/open_source
Copyright © 2017 Ruckus Wireless, Inc.
Publié en janvier 2017,numéro de pièce 800-70874-001 Rév. B
C '
ONTENU DE L EMBALLAGE
• Point d'accès R720
• Une trousse d'un ensemble de montage en T comprenant :
• Un support en T (2 pièces en plastique distinctes)
• Deux vis de montage à tête cylindrique bombée Phillips en acier inoxydable de 1,0 po
L x n° 8 chacune et des éléments d'ancrage au mur en plastique.
• Dépliant réglementaire
• Énoncé de la garantie liée au produit
• Déclaration de conformité, le cas échéant
• Ce guide d'installation rapide
C '
ONFIGURATION DU POINT D ACCÈS
Procédez avec les étapes suivantes :
• Étape 1 : Collection des exigences en matière de configuration, quincaillerie et outils
• Étape 2 : Connexion de votre ordinateur au point d'accès
• Étape 3 : Préparation de votre ordinateur pour la configuration du point d'accès
• Étape 4 : Connexion au point d'accès
• Étape 5 : Personnalisation des paramètres du point d'accès
• Étape 6 : Installation du point d'accès sur votre site
• Etape 7 : Vérification de l'installation
Étape 1 : Collection des exigences en matière de
configuration, quincaillerie et outils
• Un ordinateur avec le SE Windows 7 (les procédures pour les systèmes d'exploitation
courants sont similaires).
• Un câble Ethernet Cat 5 (ou meilleur).
• Un adaptateur de courant alternatif 902-1169-xx00 de 12 VCC de Ruckus Wireless (vendu
séparément).
--OU--
Un commutateur PoE (Power over Ethernet) (Alimentation par Ethernet) ou injecteur PoE
conforme à la norme 802.3at.
Remarque : le port du commutateur PoE doit exécuter le protocole link
layer discovery protocol (LLDP) sur Ethernet/MDI (PoE+) afin que le
R720 fonctionne en mode pleine puissance. L'activation à la fois du
LLDP et du Power-via-MDI (dot3) sur le commutateur, si disponible,
peut s'avérer nécessaire.
Matériel et outils en option :
• Un petit cadenas fourni par le client avec un diamètre d'arceau de 3,5 mm (0,14 po) ou
moins utilisé pour fixer le point d'accès au support de fixation sécurisé ou au support en T.
• Trousse de support de montage sécurisé de Ruckus Wireless 902-0120-0000
commandée par le client :
• Si vous montez le point d'accès sur une surface plane à l'aide de la trousse de
montage sécurisé, vous aurez besoin d'une perceuse électrique avec des trépans de
4,75 mm (3/16 po).
• Si vous montez le point d'accès sur un tuyau ou un poteau à l'aide de la trousse de
montage sécurisé, vous aurez également besoin d'un tuyau ou d'un poteau de 38,1
mm à 63,5 mm (1,5 po à 2,5 po), de deux pinces en acier inoxydable incluses et
d'outils manuels pour serrer les colliers.
Procédez avec Étape 2 : Connexion de votre ordinateur au point d'accès
Étape 2 : Connexion de votre ordinateur au point
d'accès
A Après avoir retiré votre Point d'accès de son emballage, placez-le à côté de votre
ordinateur.
B À l'aide d'un câble Ethernet, connectez le port de réseau de votre ordinateur au port du
point d'entrée de 2,5 Gbps sur le point d'accès (A dans Figure 2).
C À l'aide d'un adaptateur de courant alternatif (vendu séparément), connectez le port du
point d'accès de 12 VCC (B dans Figure 2) à une source d'alimentation pratique (et
protégée).
Alternativement, connectez le port du point d'entrée de 2,5 Gbps à un injecteur ou
commutateur PoE pour une connexion au réseau et à l'alimentation.
Figure 2. Ports du point d'accès
D Vérifiez que le voyant à DEL PWR sur le point d'accès est vert fixe.
Procédez avec Étape 3 : Préparation de votre ordinateur pour la configuration du point
d'accès.
Étape 3 : Préparation de votre ordinateur pour la
configuration du point d'accès
Remarque : les procédures suivantes supposent que Windows 7 est le
système d'exploitation. Les procédures pour d'autres systèmes
d'exploitation sont similaires.
A Sur votre ordinateur avec Windows 7, configurez votre adaptateur de réseau à partir des
paramètres de Connexion au réseau local de la façon suivante :
Start > Control Panel > Network and Sharing Center > Change
Adapter Settings
B Modifiez les paramètres d'adresse TCP/IPv4 de la façon suivante :
Local Area Connection > Properties > Internet Protocol Version 4
(TCP/IPv4) > Properties
La boîte de dialogue Internet Protocol Version 4 (TCP/IPv4) Properties s'affiche.
IMPORTANT!
Notez tous les paramètres actuellement actifs afin de pouvoir restaurer
votre ordinateur selon sa configuration actuelle plus tard (une fois que
ce processus est terminé).
C Sélectionnez Use the following IP address (si elle ne l'est pas déjà), puis saisissez les
données suivantes :
• Adresse IP : 192.168.0.22 (ou toute adresse disponible dans le réseau
192.168.0.x, à l'exception de 192.168.0.1)
• Filtre d'adresse locale : 255.255.255.0
• Passerelle par défaut : 192.168.0.1
Laissez les champs du serveur DNS vides :
D Cliquez sur OK pour sauvegarder vos modifications. Vos modifications sont mises en
œuvre immédiatement.
Procédez avec Étape 4 : Connexion au point d'accès
Page 1 de 4
