RACCORDEMENT ÉLECTRIQUE
4
Bornes de raccordement électrique (deux sorties courant)

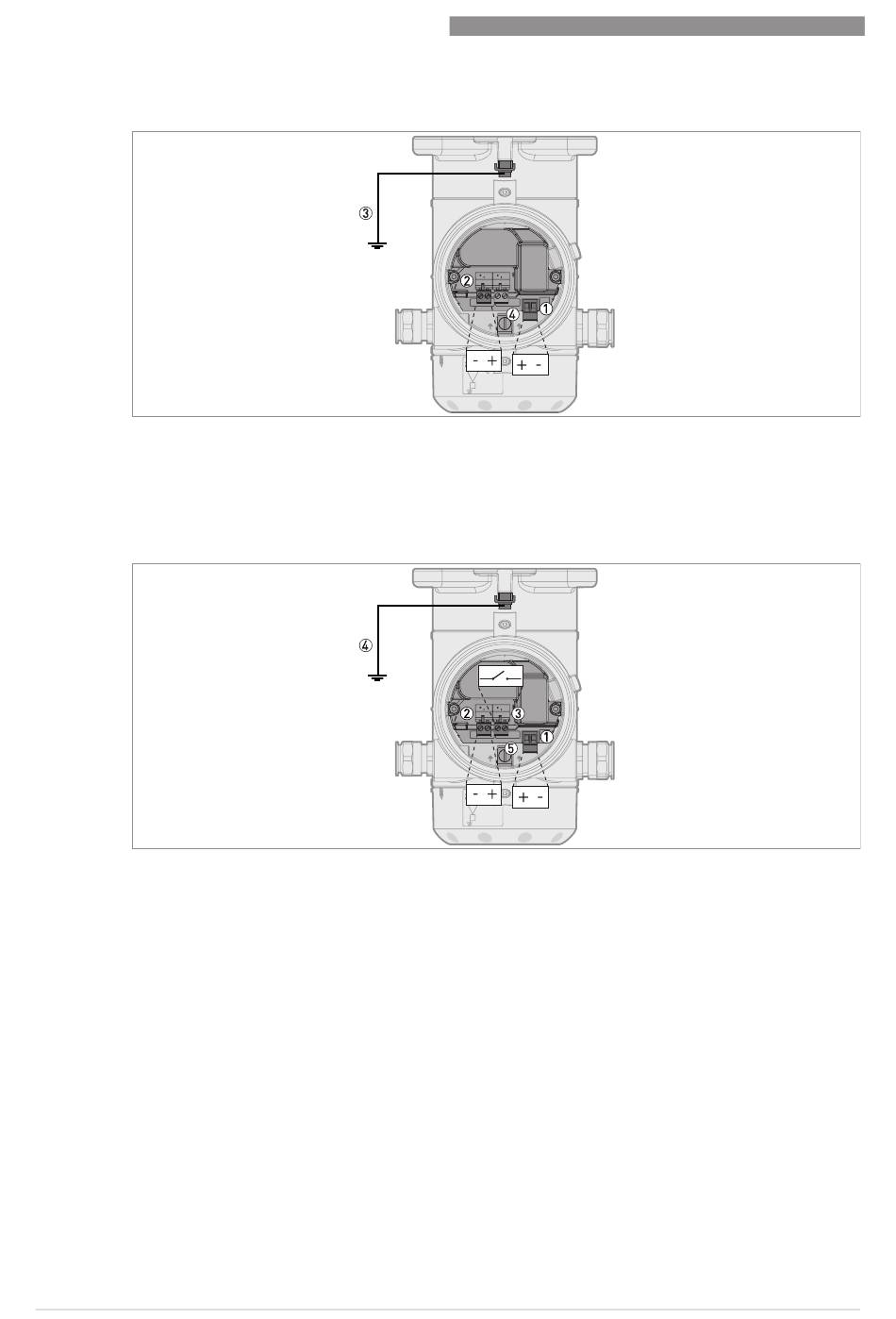

Figure 4-5: Bornes de raccordement électrique (deux sorties courant)
1 Sortie 1 : bornes
2 Sortie 2 : bornes
3 Emplacement de la borne de mise à la terre externe (sur le support mural)
4 Borne de mise à la terre à l'intérieur du boîtier (si le câble électrique est blindé)
Bornes de raccordement électrique (une sortie courant / une sortie relais)
Figure 4-6: Bornes de raccordement électrique (une sortie courant / une sortie relais)
1 Sortie courant 1 : bornes
2 Alimentation commutateur : bornes
3 Sortie relais : bornes
4 Emplacement de la borne de mise à la terre externe (sur le support mural)
5 Borne de mise à la terre à l'intérieur du boîtier (si le câble électrique est blindé)
34
www.krohne.com
OPTIFLEX 3200 C/F
11/2019 - 4007077001 - TD OPTIFLEX 3200 R02 fr
